경기도 용인시 보라동에 MBR공법을 적용하여 정화조 오수처리시설을 신규 구축한 공사입니다. 기초 공사부터 분리막 설치, 기계설비, 전기제어, 환기 시스템까지 전 공정을 일괄 시공하였습니다.

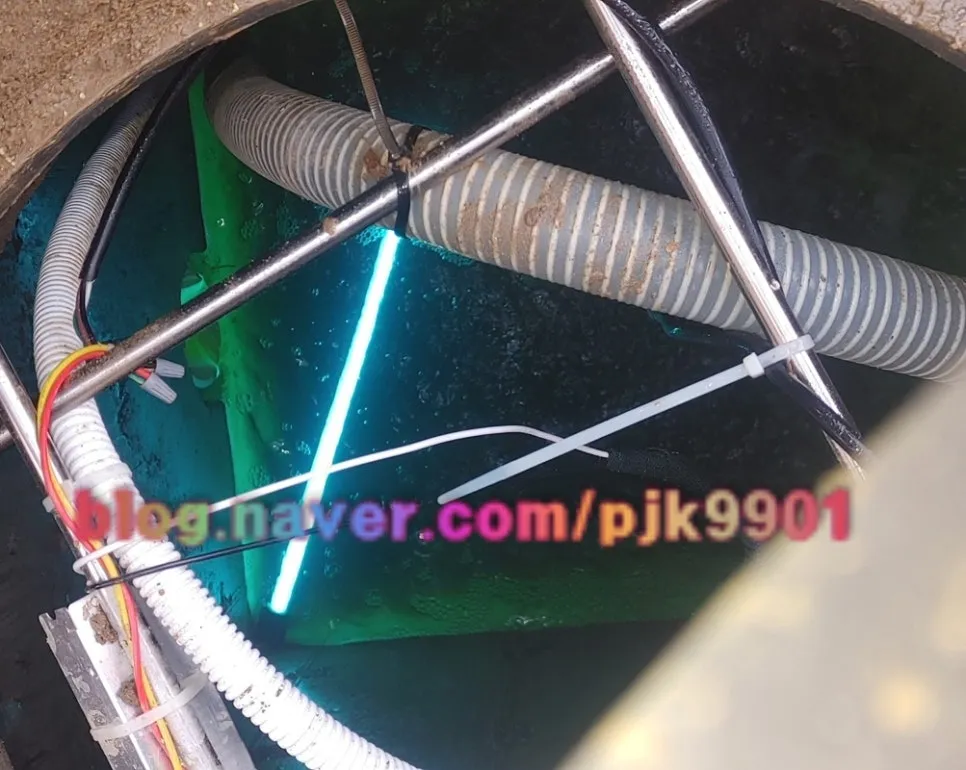

UV램프
최종 처리수의 살균 소독을 위한 자외선(UV) 램프입니다. 방류 전 처리수에 자외선을 조사하여 잔존 세균을 제거합니다.

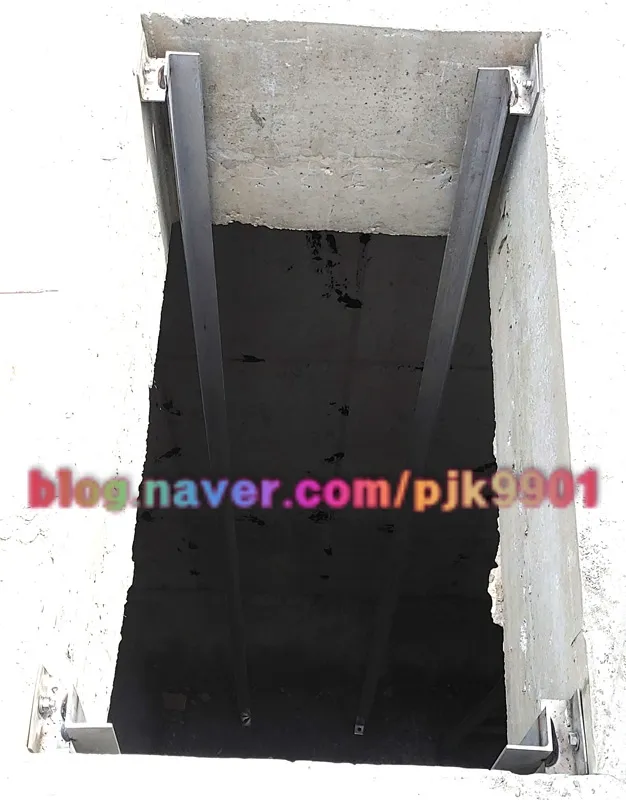

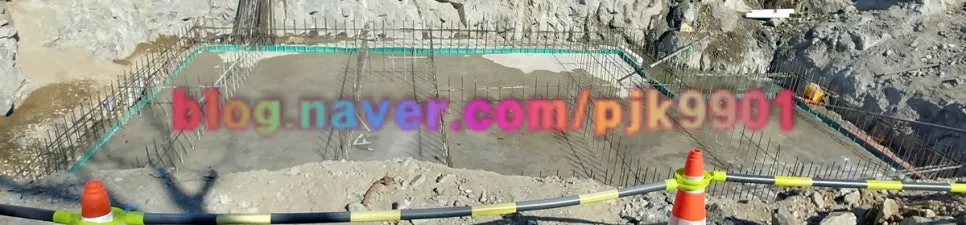

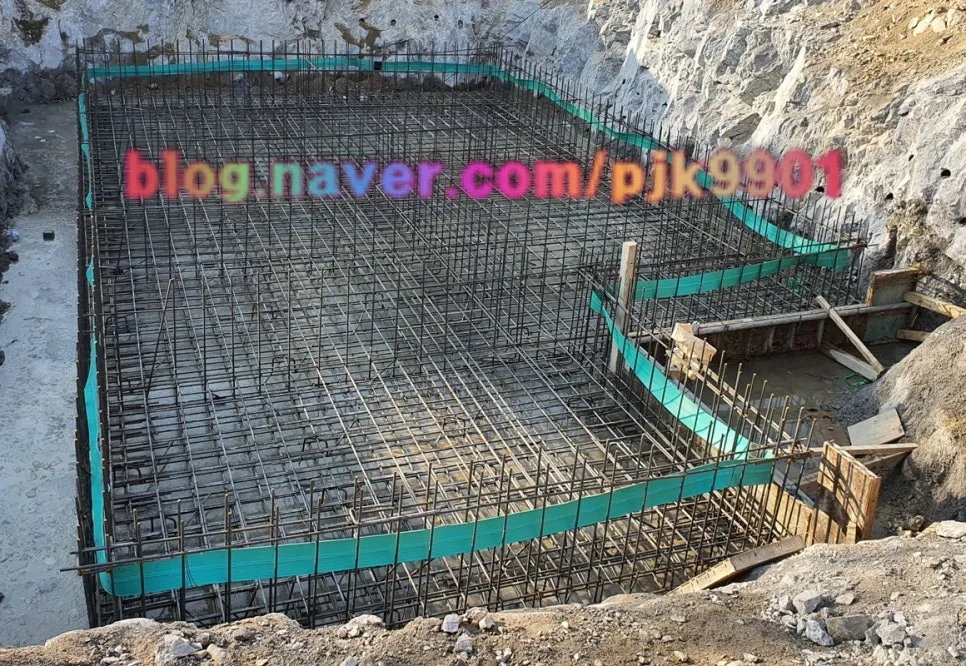

기초 및 구조체
처리시설의 토대가 되는 기초 콘크리트 타설 작업입니다. 구조체의 하중과 지반 조건을 고려하여 안정적인 기초를 시공하였습니다.

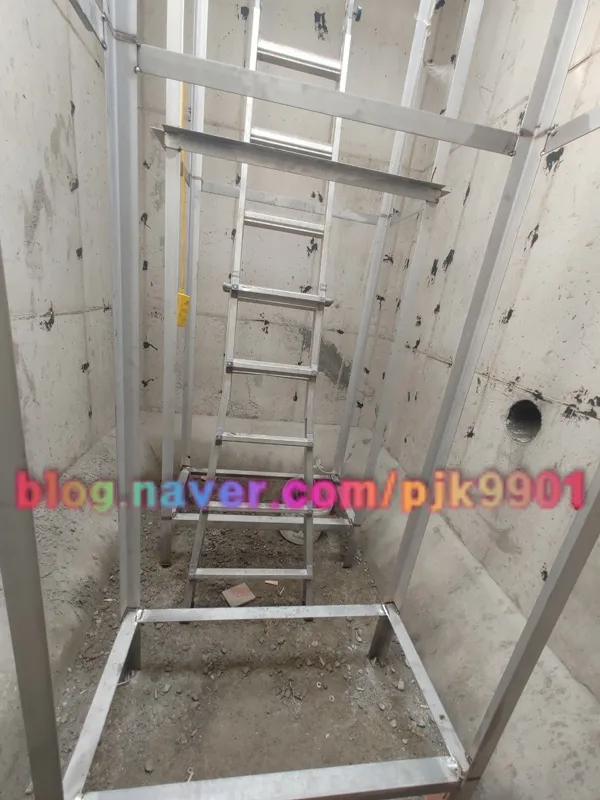

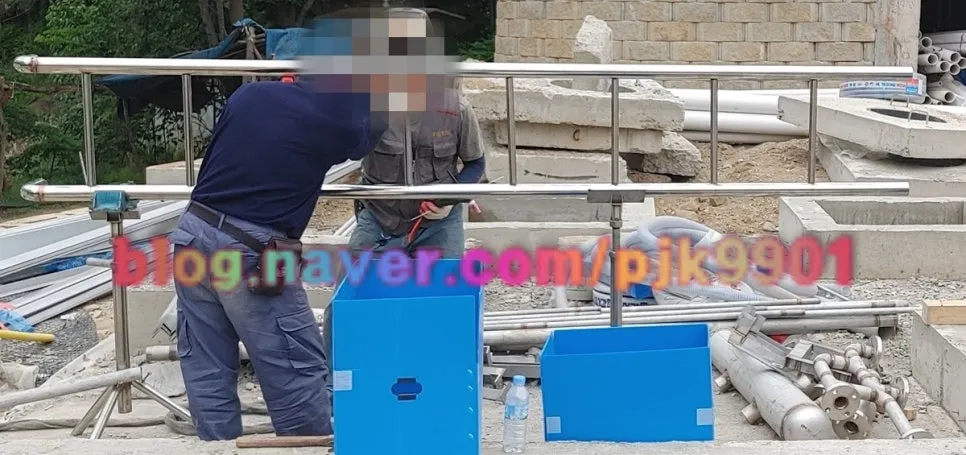

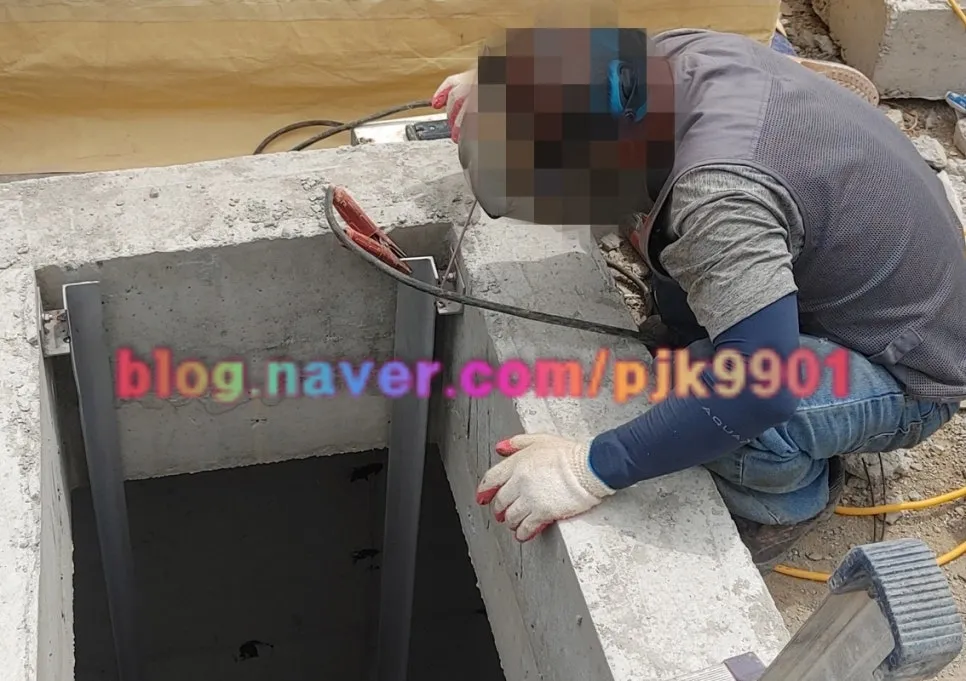

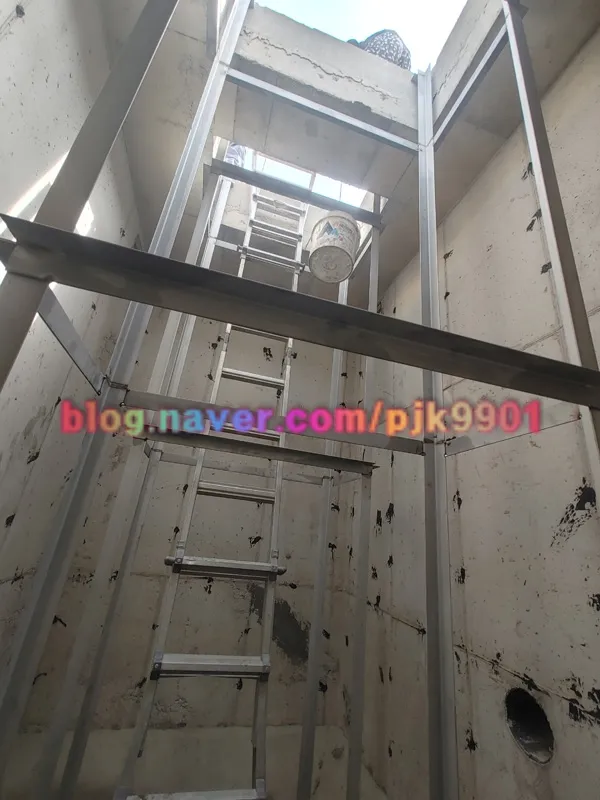

가드레일
처리조 상부에 설치된 안전 가드레일입니다. 작업자의 추락 방지를 위해 내부와 상부에 걸쳐 설치하였으며, 현장에서 직접 용접 가공하여 구조물에 맞춤 시공하였습니다.

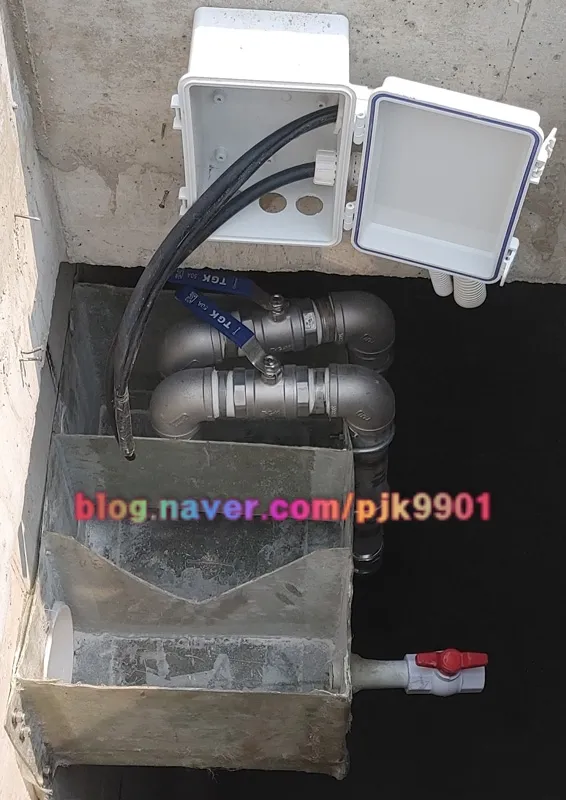

계량조
유입 오수의 유량을 측정하고 조절하는 계량조입니다. 후단 처리 공정에 일정한 유량을 공급하기 위한 설비입니다.

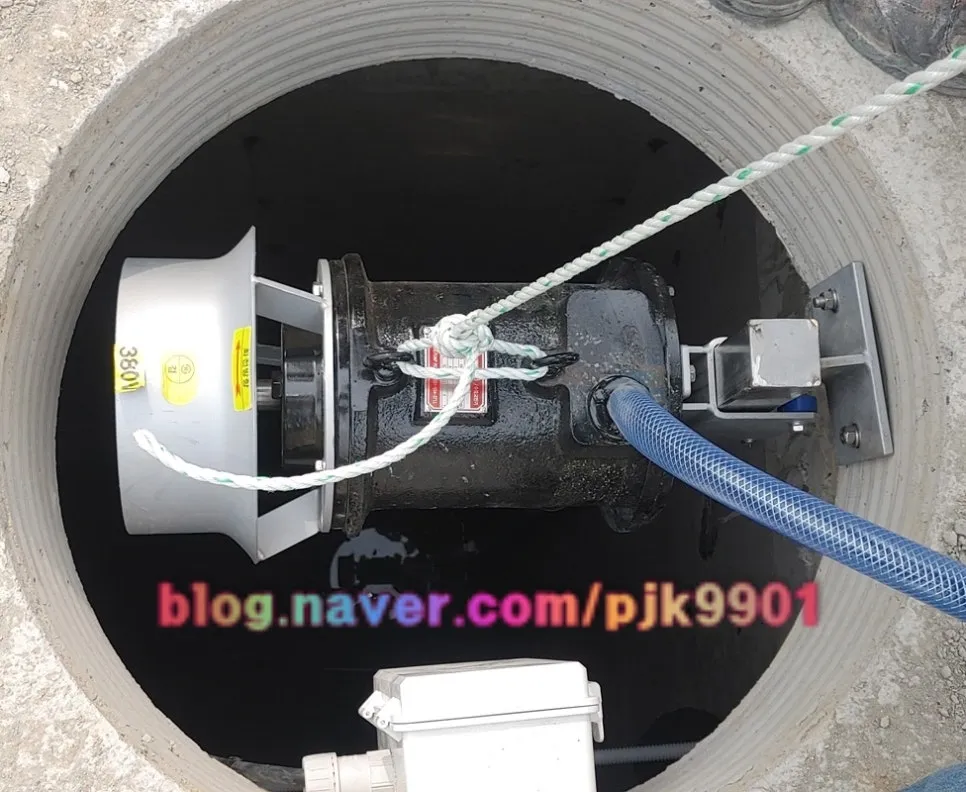

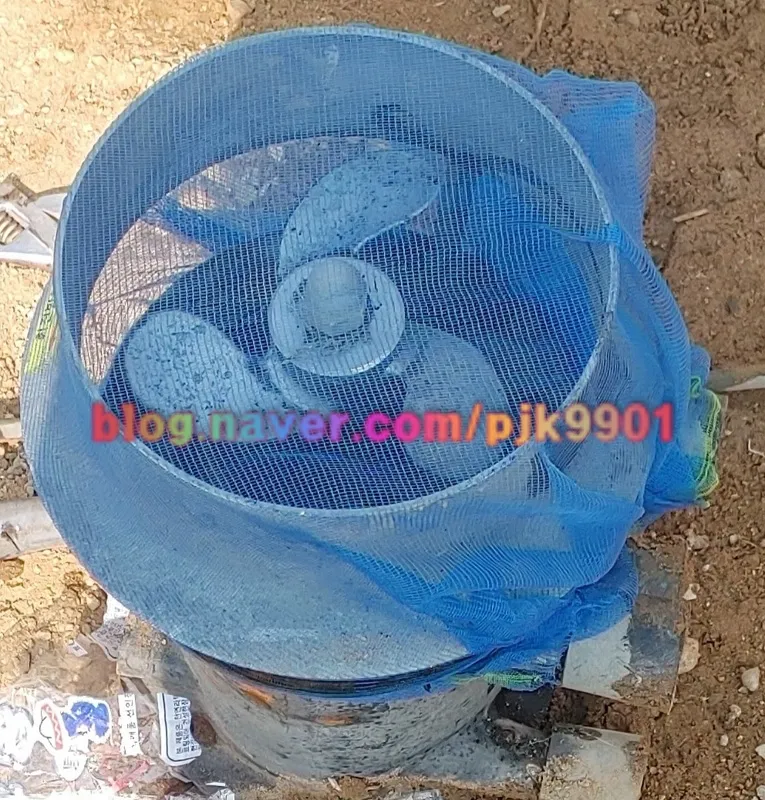

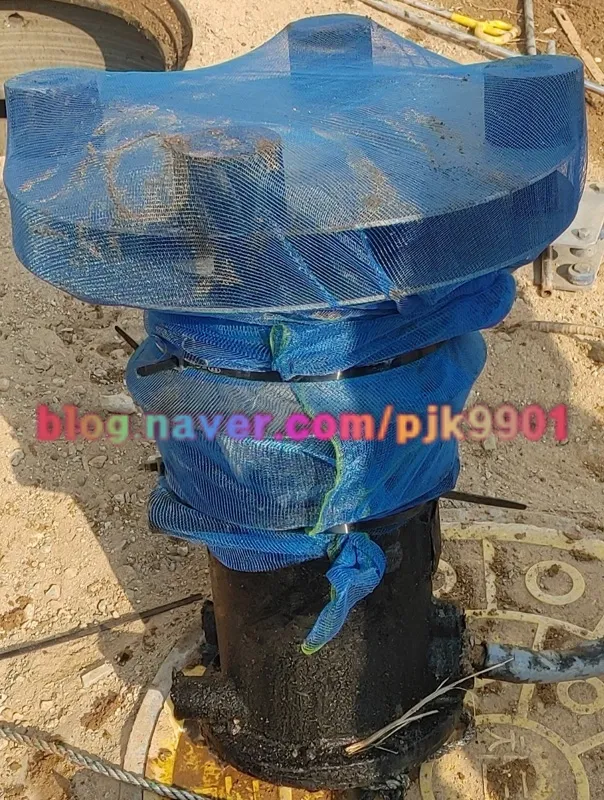

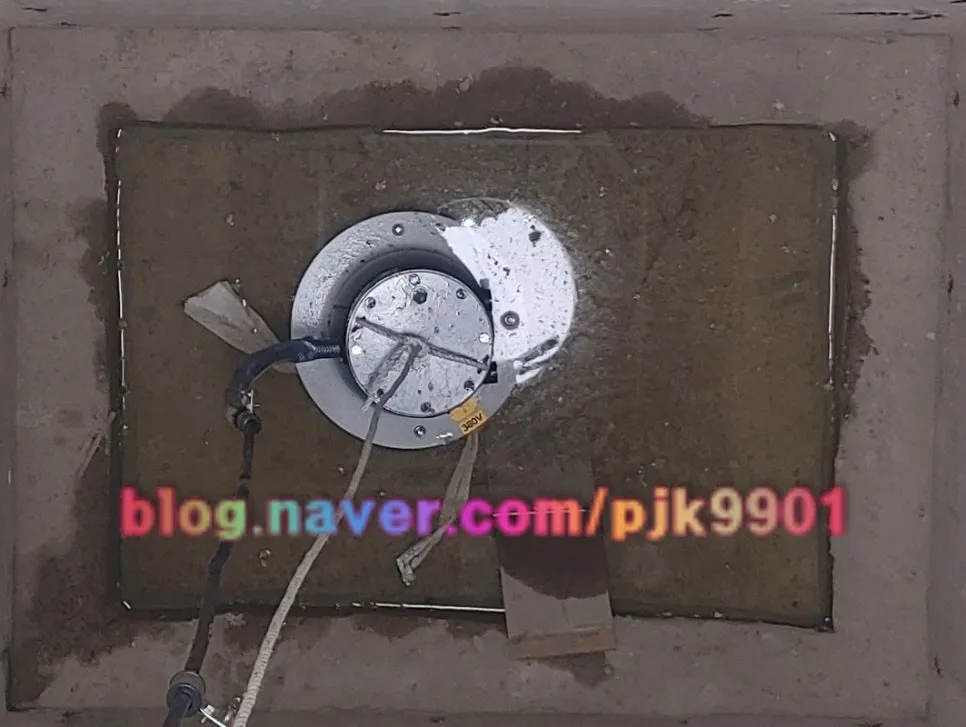

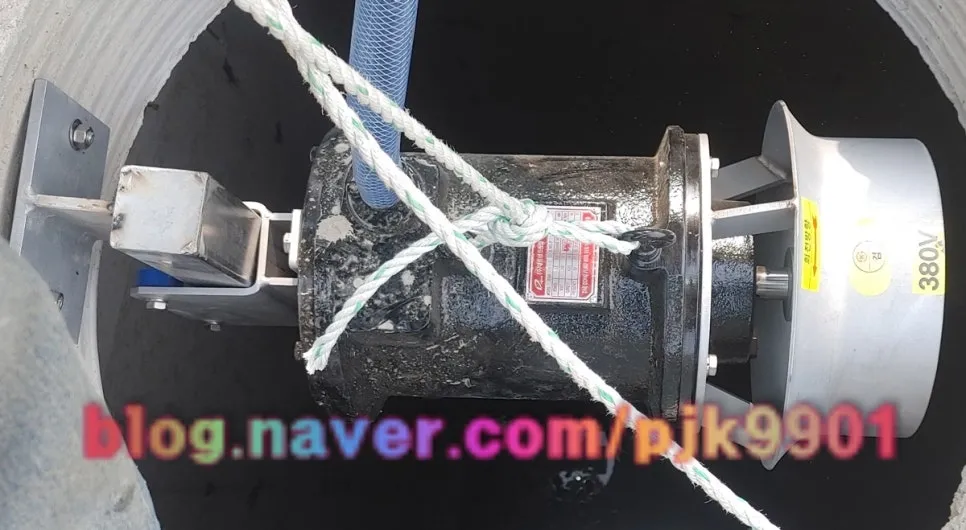

교반기
무산소조, 유량조, 혐기조 등 각 처리조에 설치된 교반기입니다. 상향식과 횡향식을 처리조 특성에 맞게 적용하여 오수와 활성슬러지를 균일하게 혼합하고 침전을 방지합니다.

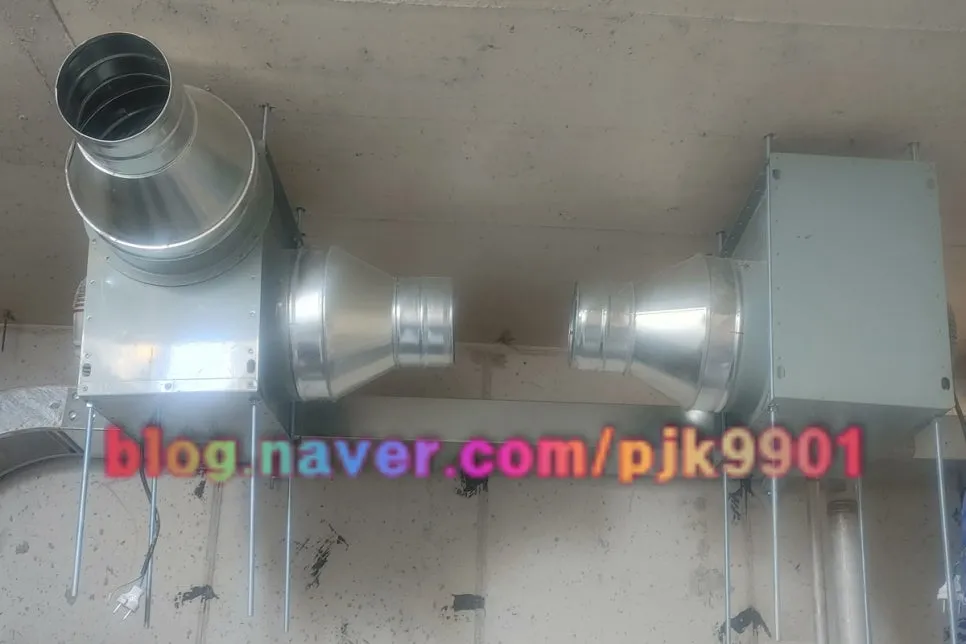

급배기 설비
밀폐된 처리시설 내부의 환기를 담당하는 급배기 시스템입니다. 신선한 외부 공기를 유입하고 오염된 내부 공기를 배출하여 작업자의 안전한 작업 환경을 확보합니다.

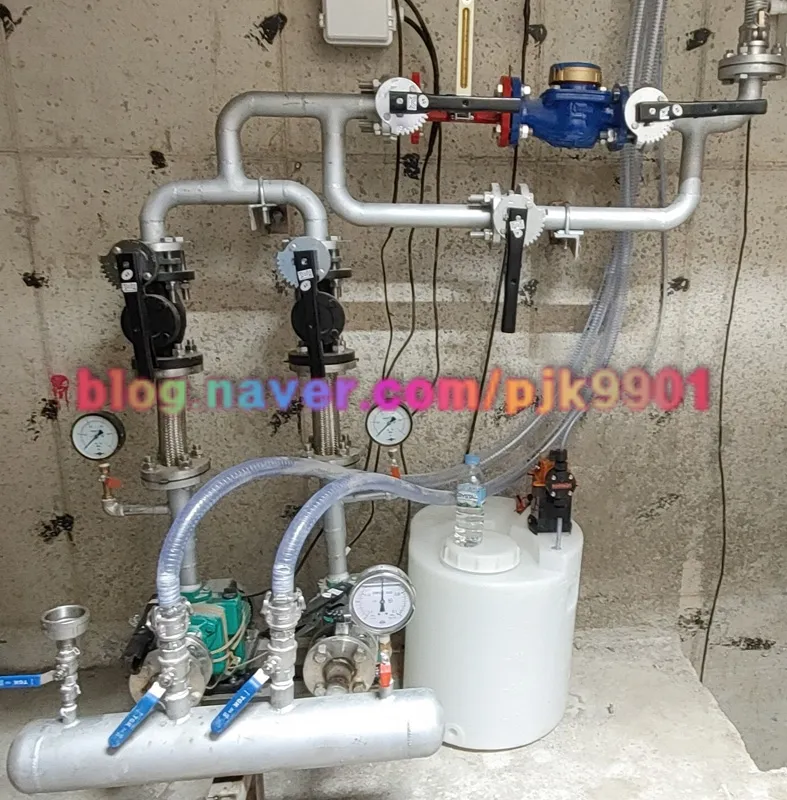

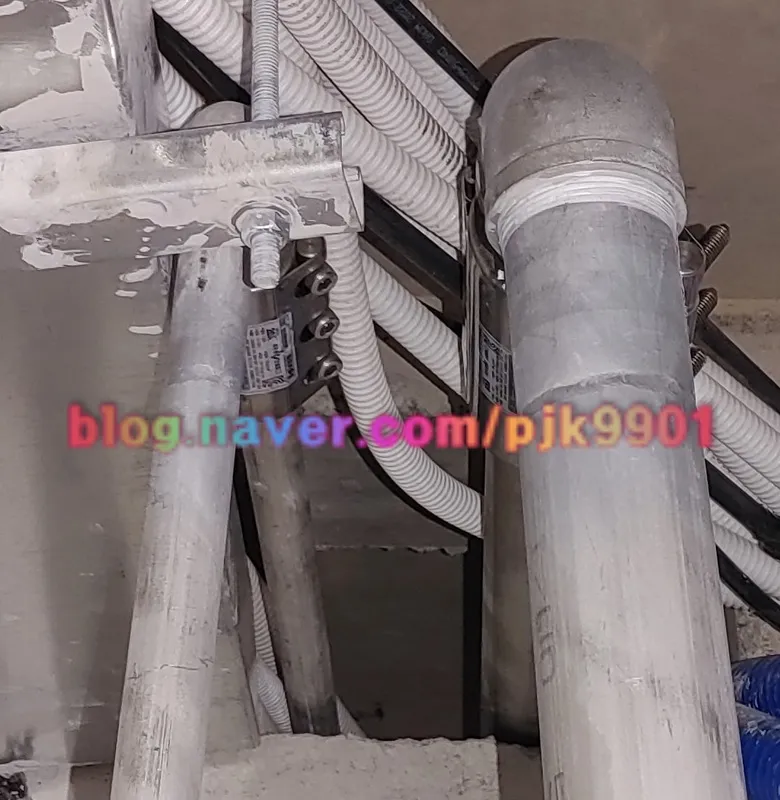

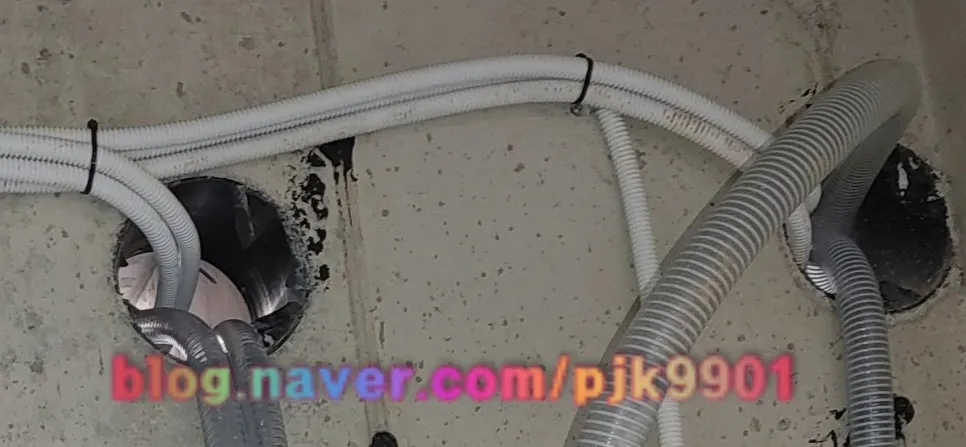

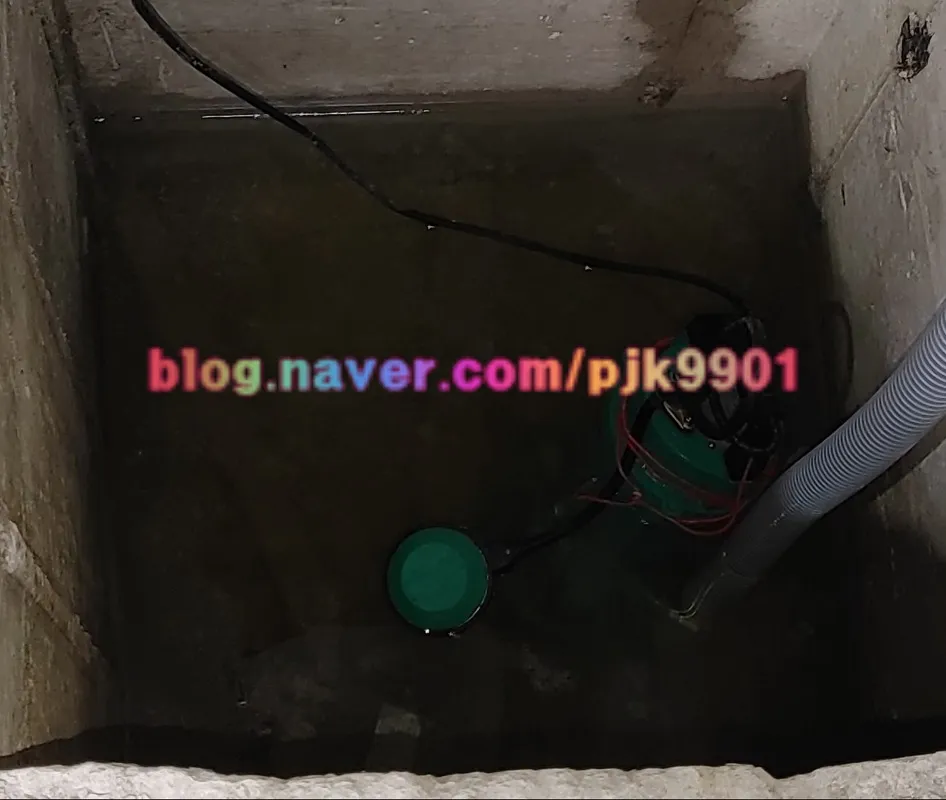

기계실 배관
기계실 내부의 배관 시스템과 펌프 설비입니다. 각 공정 간 오수 이송을 위한 배관 경로를 설계하고, 점검과 교체가 용이하도록 시공하였습니다.

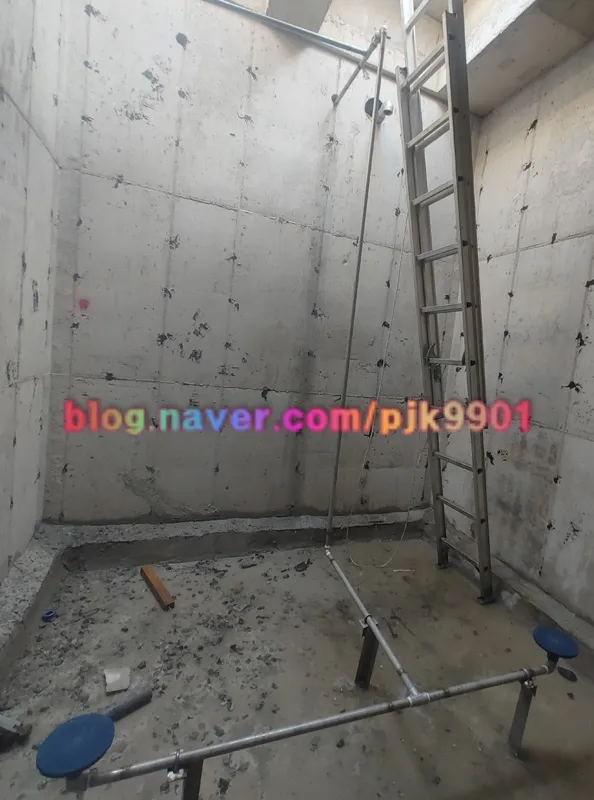

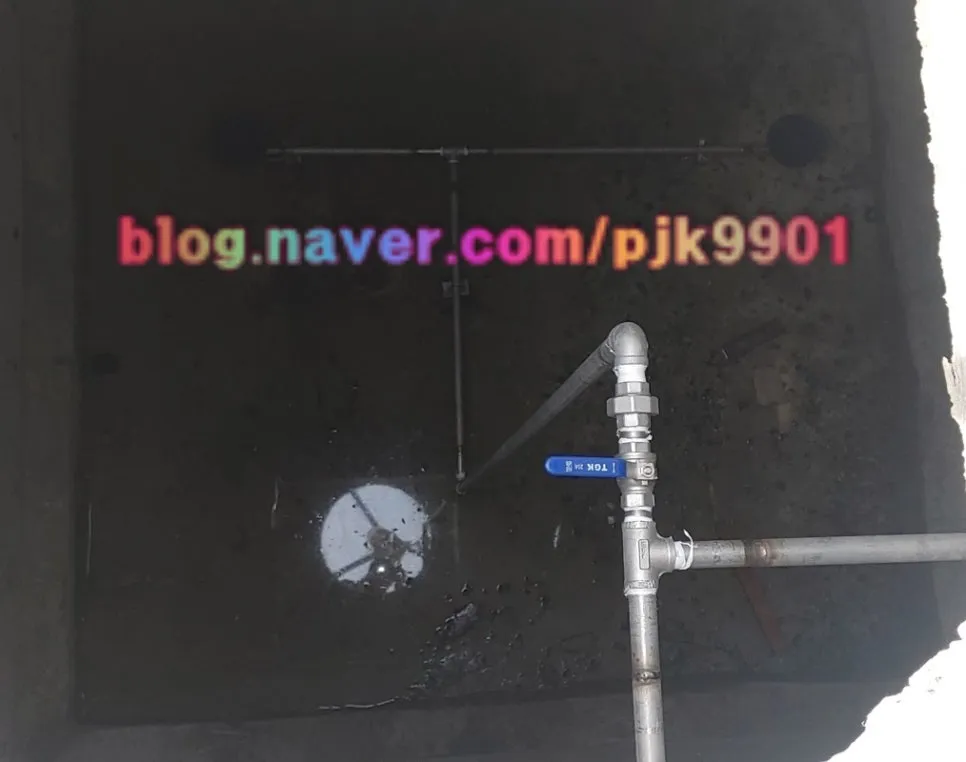

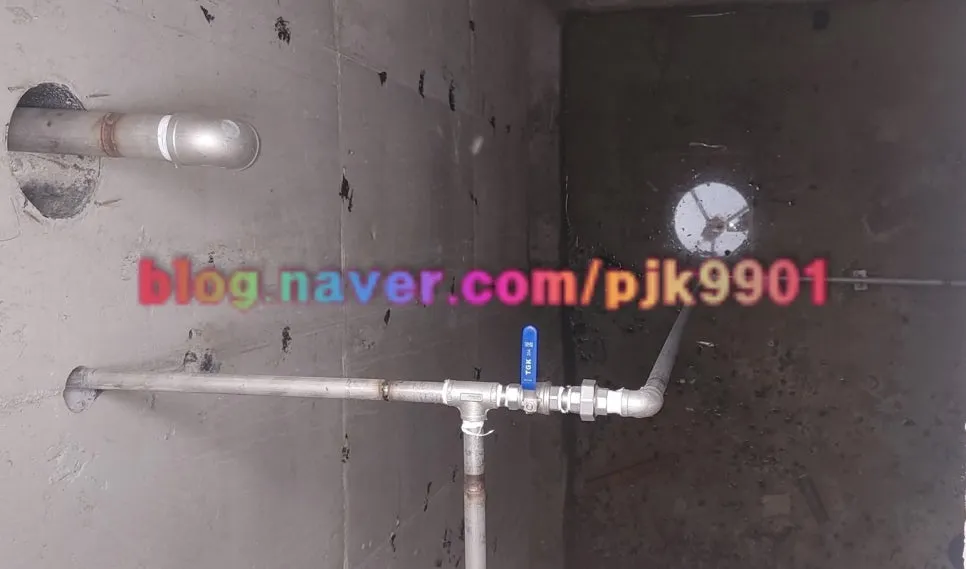

농축조 배관 및 폭기
잉여 슬러지를 농축하는 조의 배관 및 폭기 시스템입니다. 공기를 불어넣어 슬러지의 부패를 방지하고 농축 효율을 유지합니다.

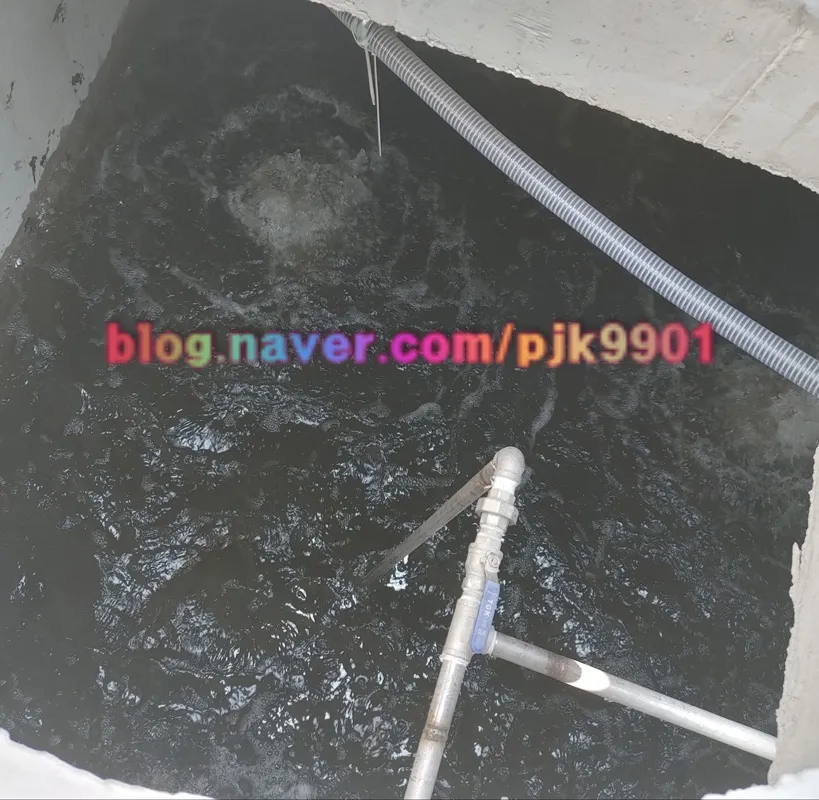

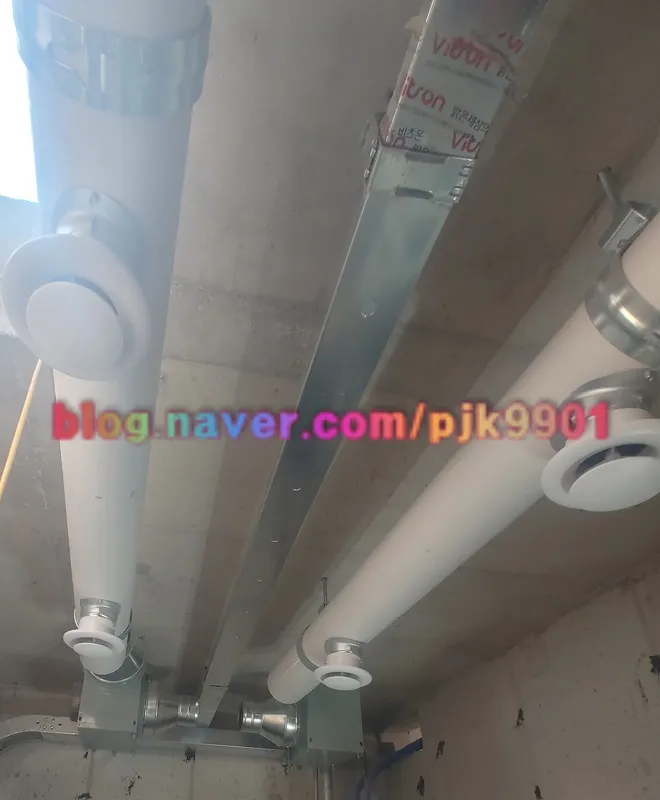

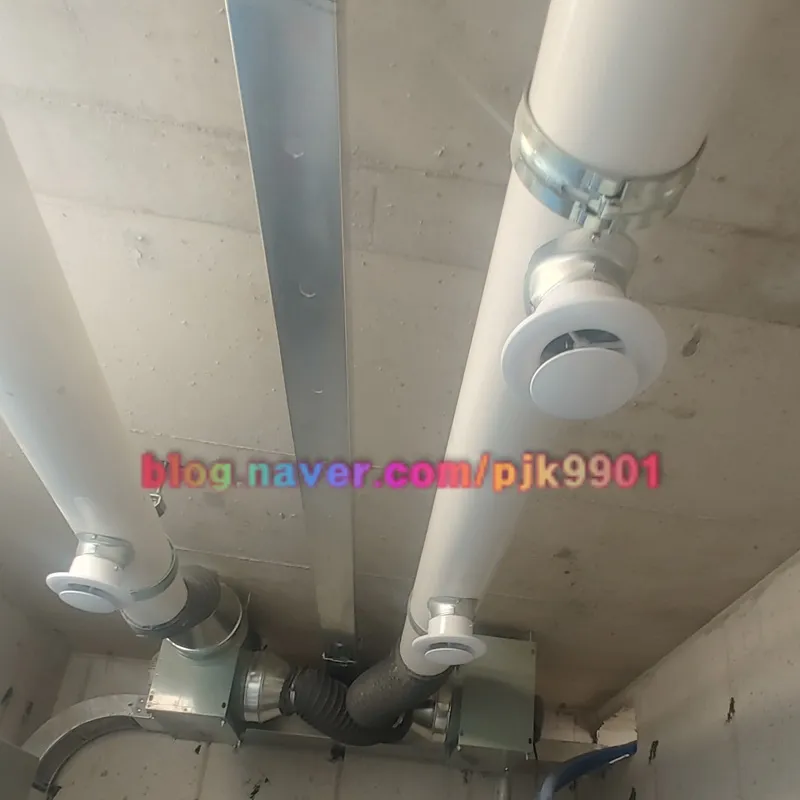

덕트 설비
환기 및 탈취를 위한 덕트 배관 시스템입니다. 처리시설 내부의 오염된 공기를 수집하여 탈취기로 이송하는 통로 역할을 합니다.

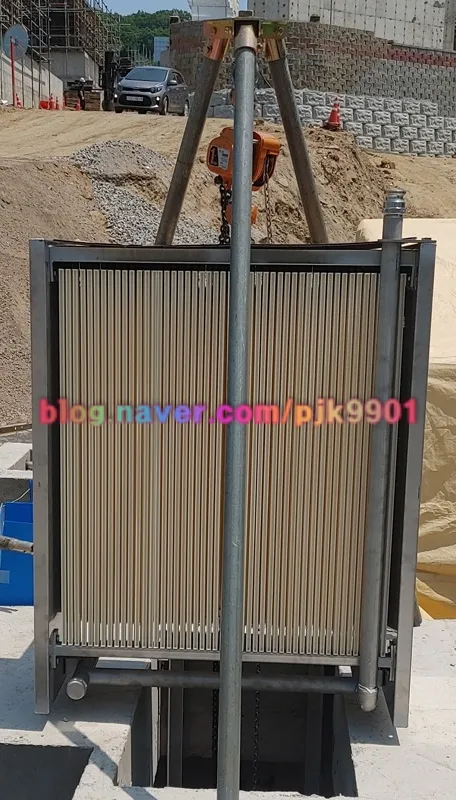

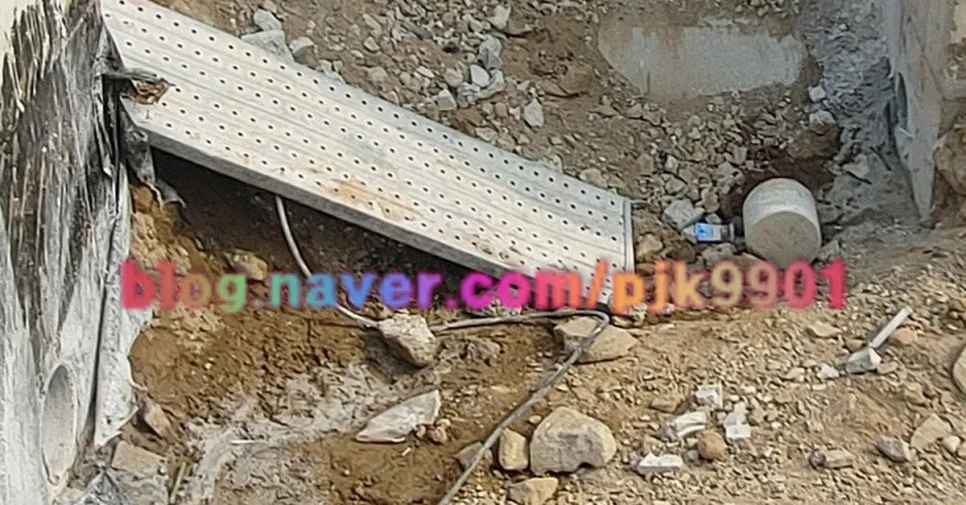

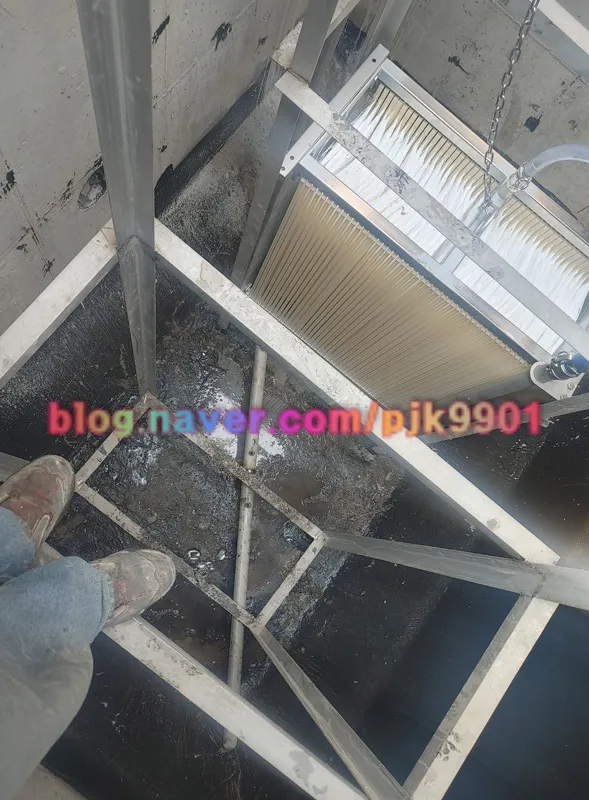

분리막 모듈
MBR 공법의 핵심인 분리막 모듈을 막조 내부에 설치하였습니다. 리프트를 이용하여 분리막을 안전하게 안치하고, 산기관이 막 표면에 공기를 공급하여 오염물질 부착을 억제합니다. 맨홀을 통해 점검 접근이 가능합니다.

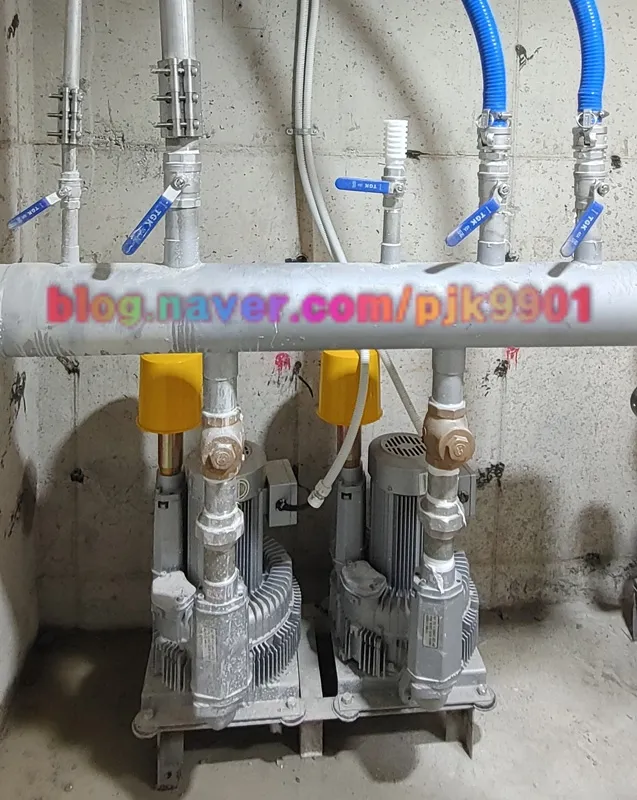

브로워
호기조와 분리막조에 공기를 균일하게 공급하는 브로워입니다. 헤더를 현장에서 직접 제작하여 각 산기관에 균등한 공기 분배가 이루어지도록 시공하였습니다.

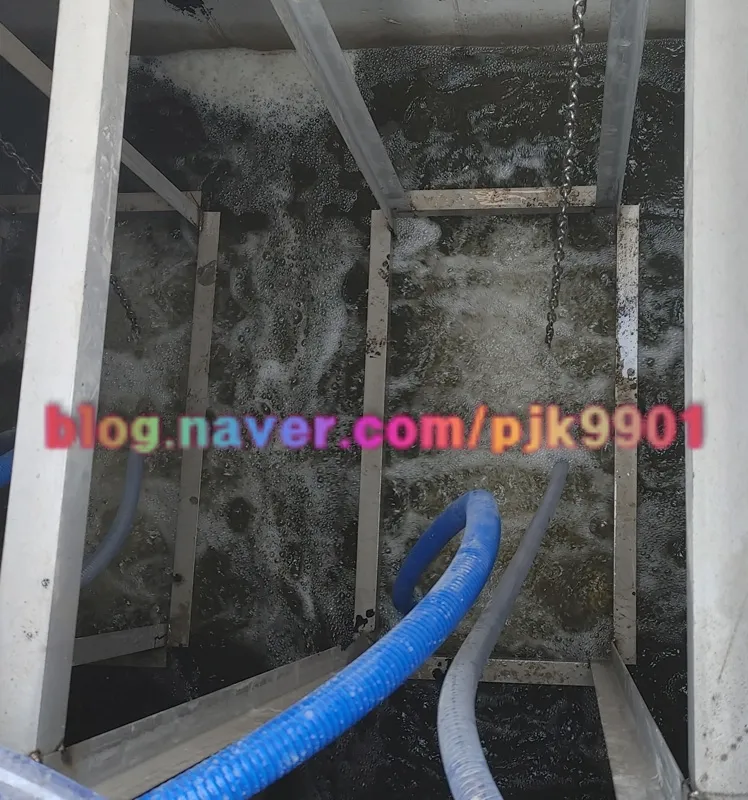

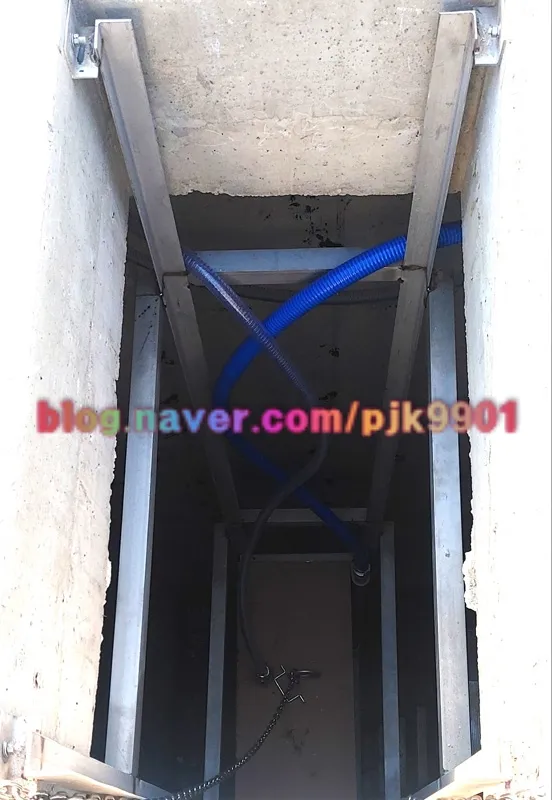

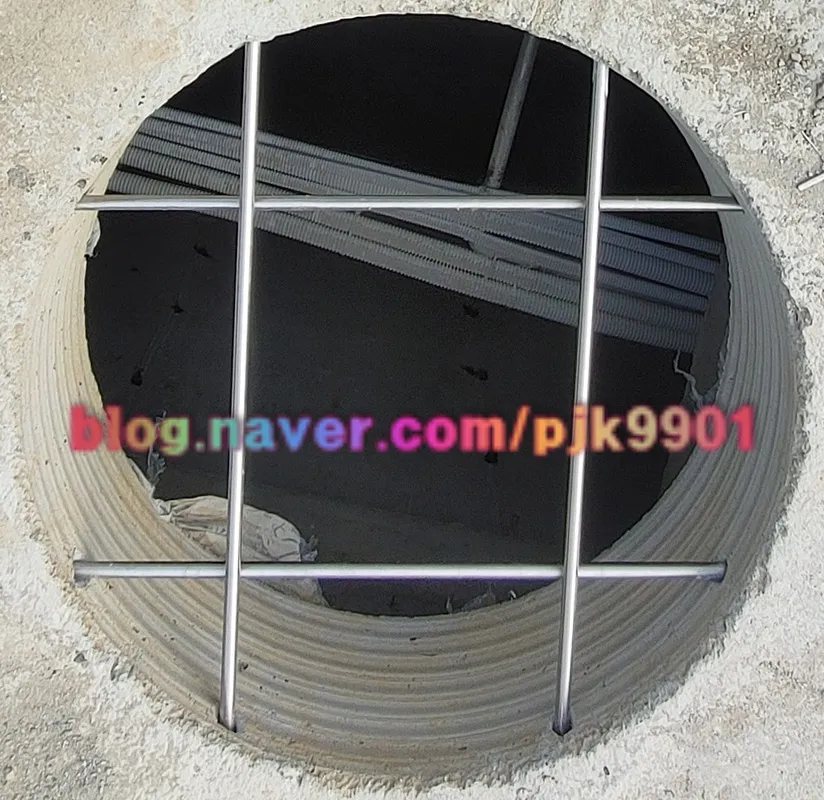

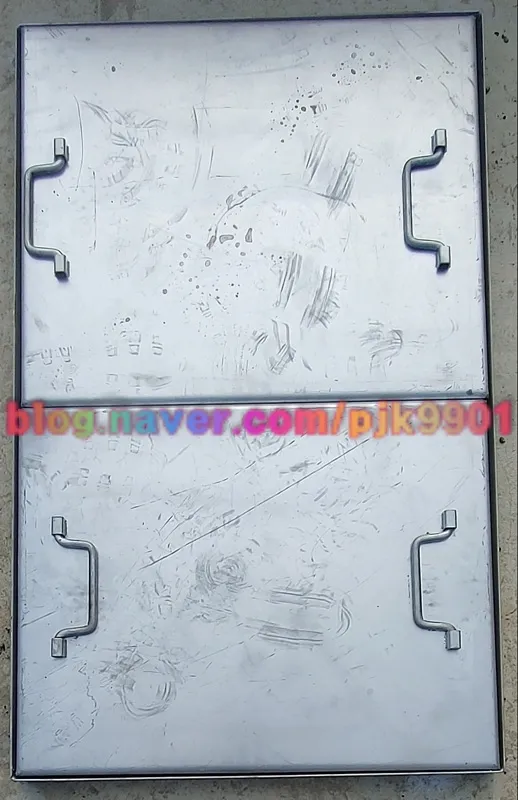

사다리 및 안전시설
처리조 출입을 위한 사다리와 안전망을 설치하였습니다. 작업자의 안전한 접근과 이물질 유입 방지를 위한 보호 설비입니다.
약품설비
분리막 세정 및 수처리 공정에 필요한 약품을 저장하고 투입하는 설비입니다. 정량 투입이 가능하도록 구성하였습니다.

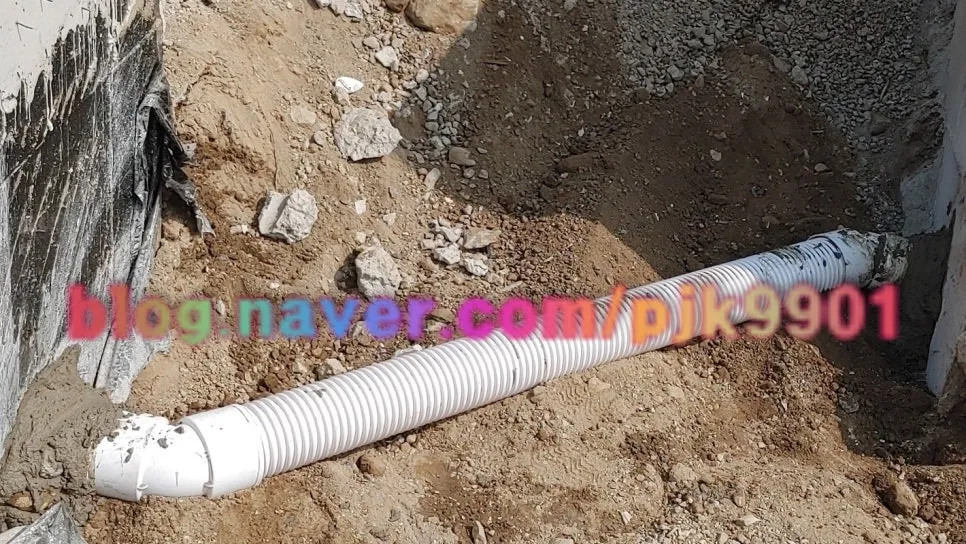

유입배관 및 펌프
오수의 유입부터 유출까지의 배관 시스템입니다. 유입배관을 통해 오수가 처리시설로 들어오고, 유입펌프가 후속 공정으로 이송하며, 처리 완료된 물은 유출배관을 통해 방류됩니다.

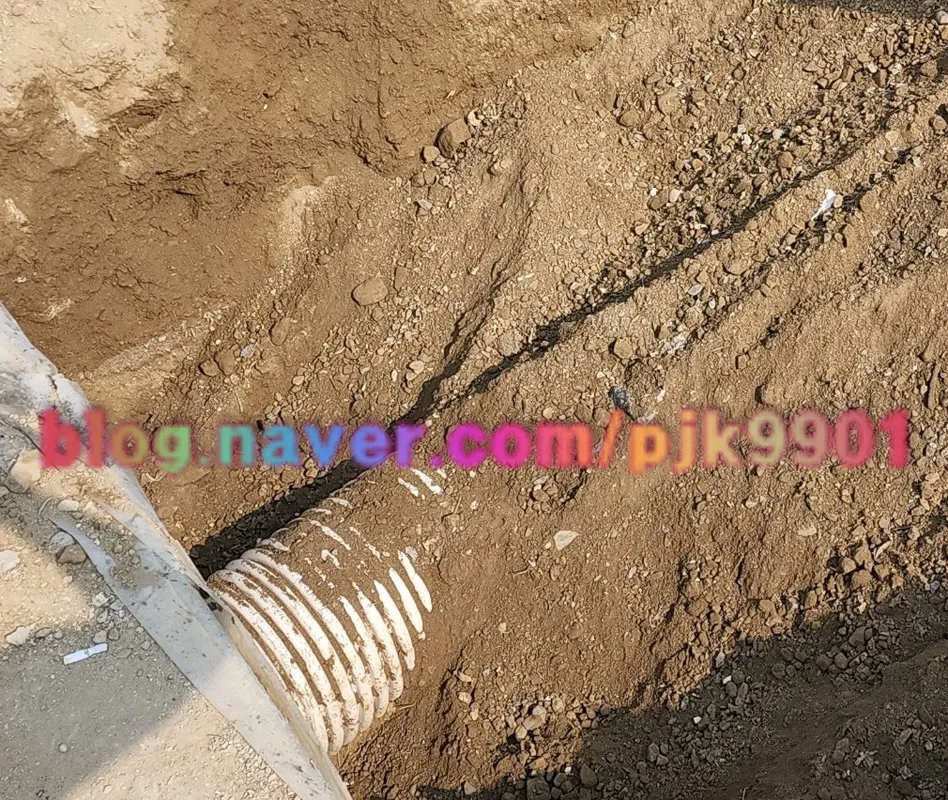

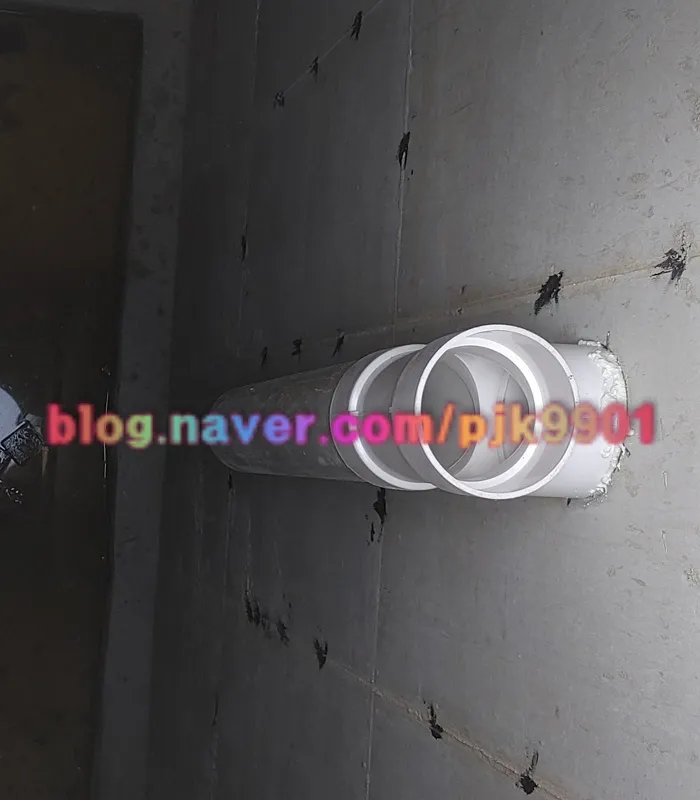

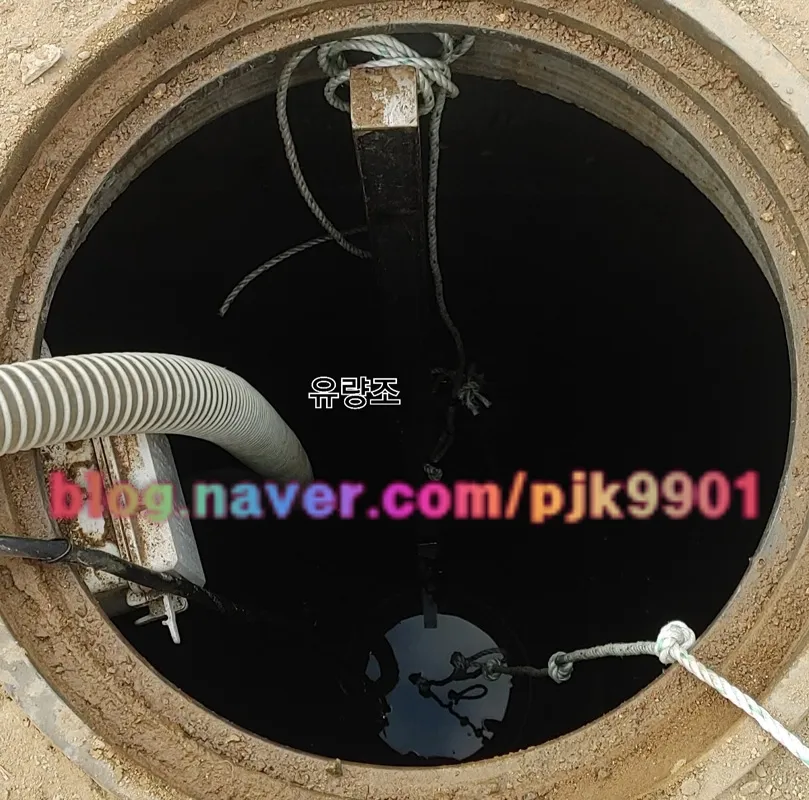

이류관 및 자흡펌프
처리조 간 오수를 이송하는 이류관과 별도 프라이밍 없이 작동하는 자흡펌프입니다. 공정 간 원활한 유체 흐름을 확보합니다.

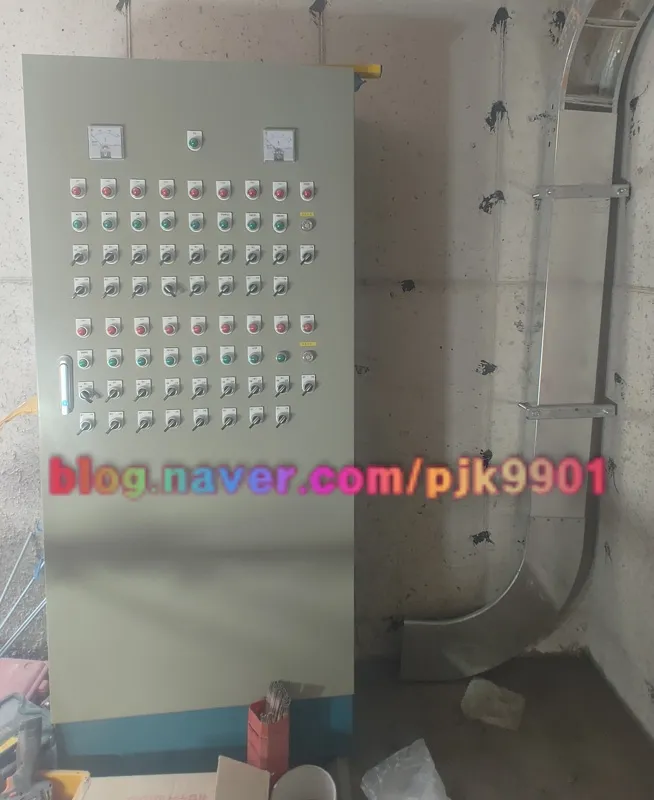

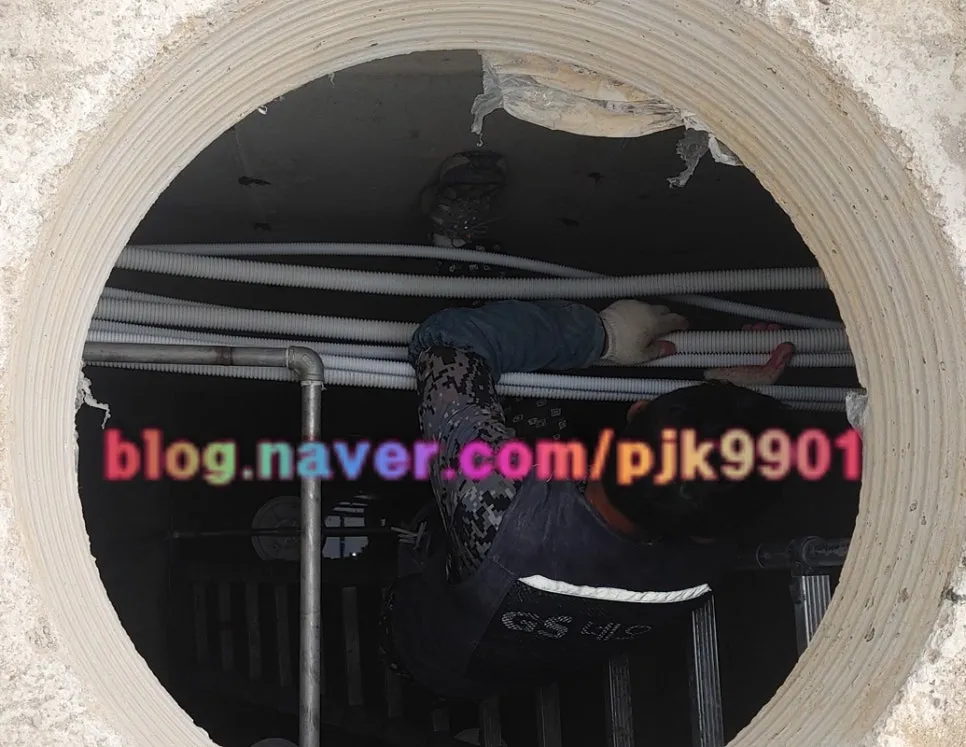

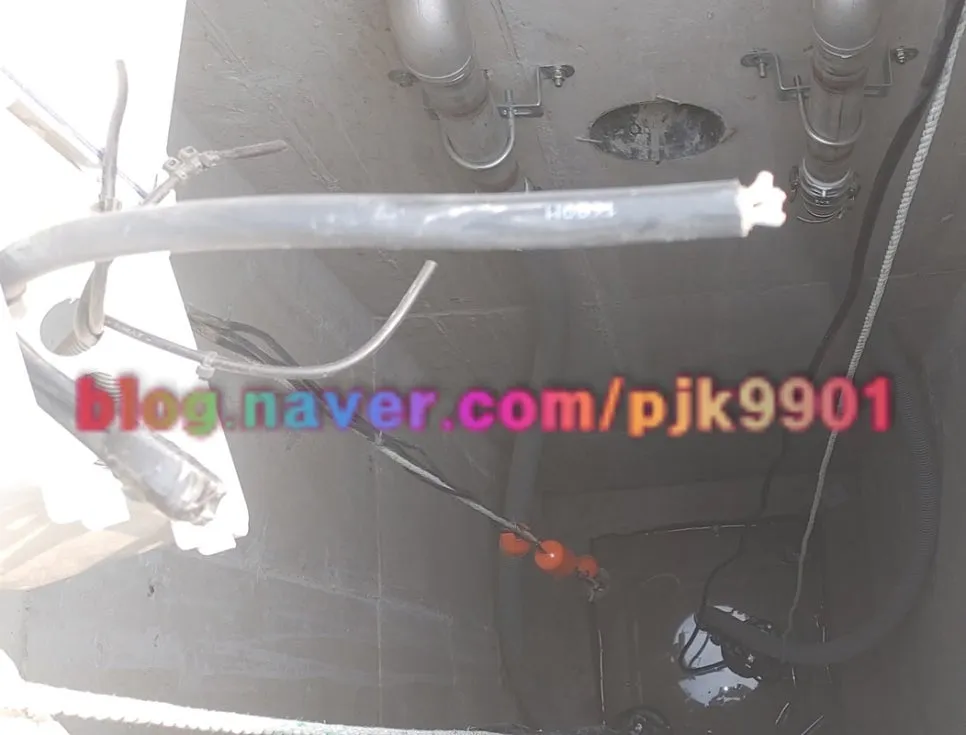

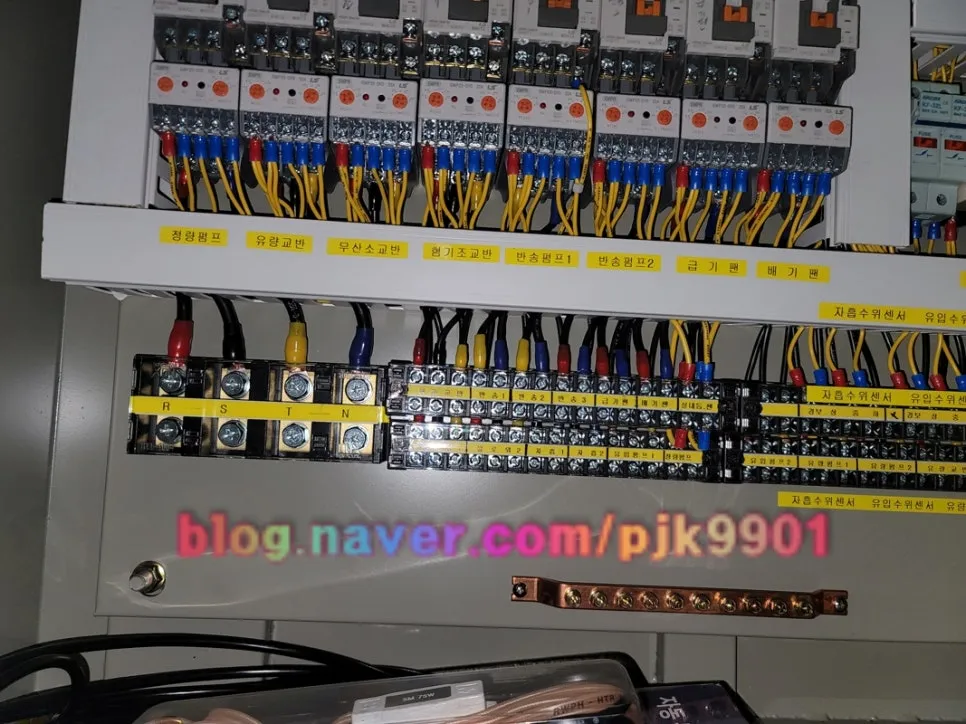

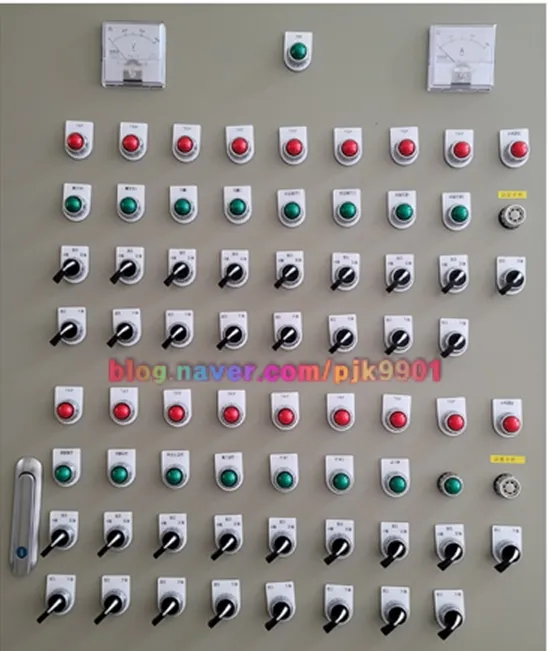

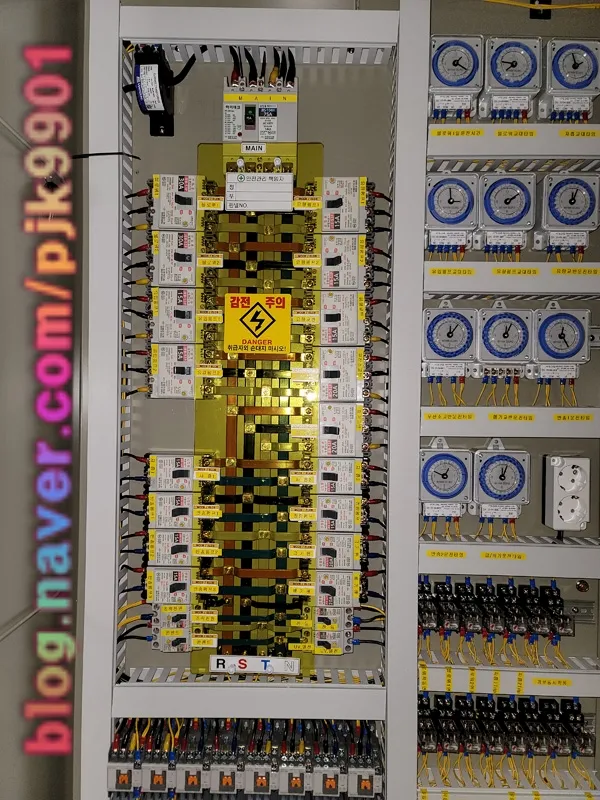

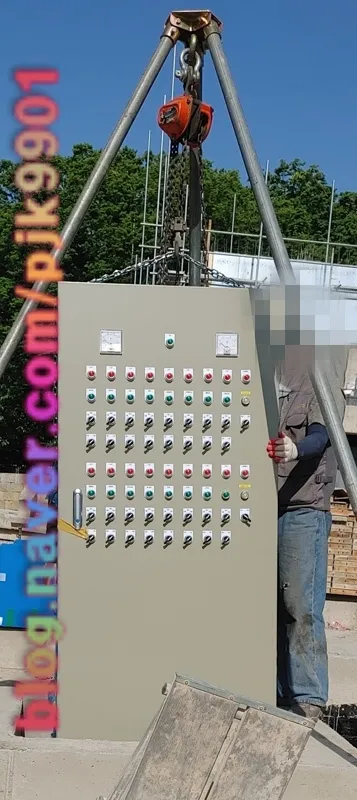

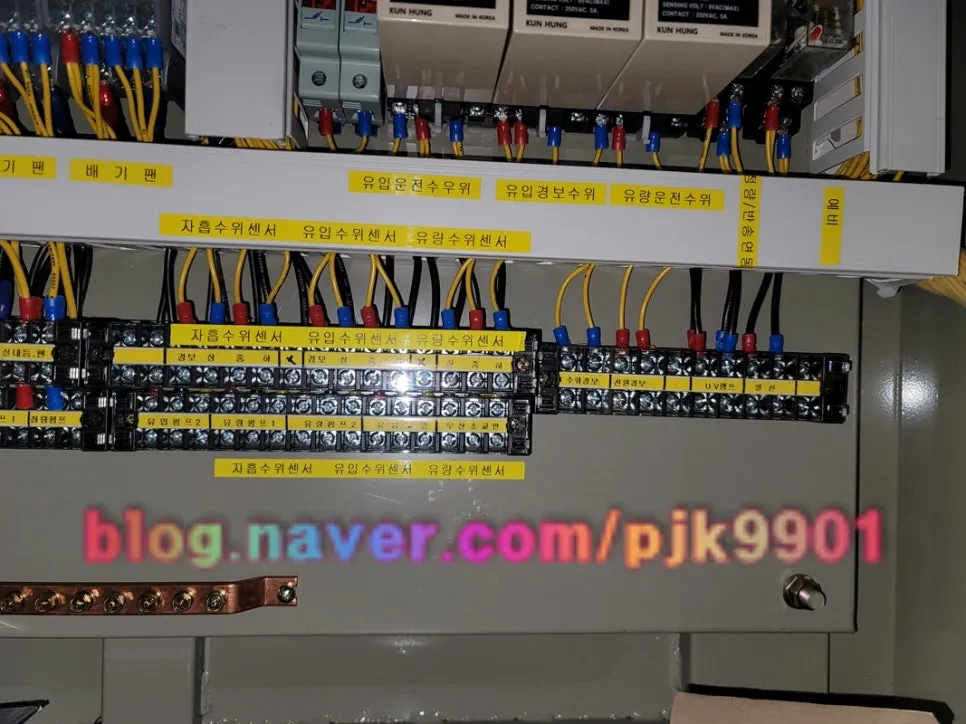

전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다. 전기선 배선 작업부터 판넬 내부 결선, 외부 설치까지 체계적으로 시공하였습니다.

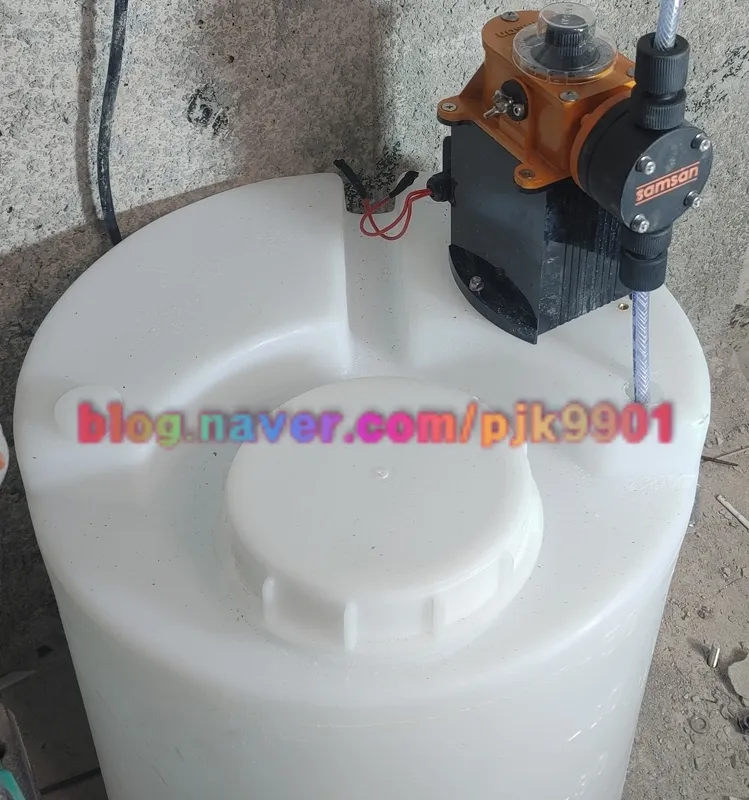

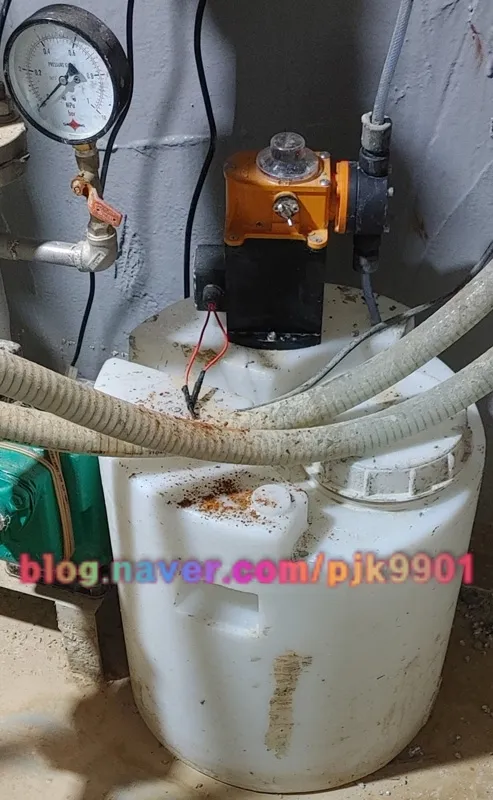

정량펌프 및 방류라인
약품의 정량 투입을 위한 정량펌프와 최종 처리수를 외부로 배출하는 방류라인입니다.

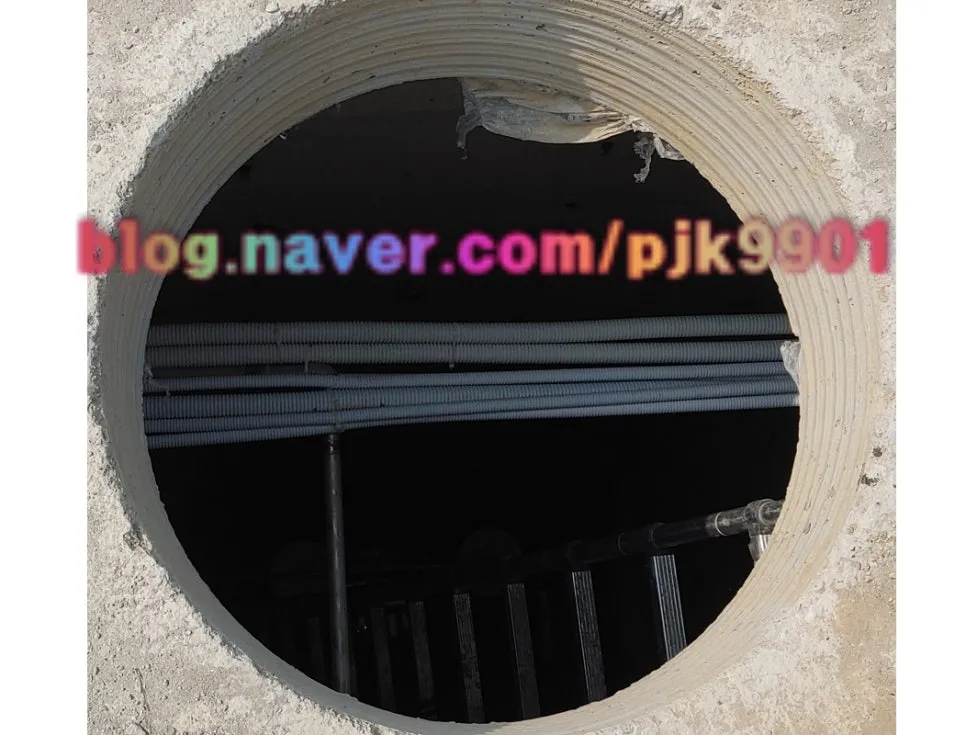

맨홀 인상
지하 처리시설의 점검 및 유지보수를 위한 맨홀을 지표면까지 인상 시공하였습니다.
탈기조
처리수에 용존된 가스를 제거하는 탈기조입니다. 배관을 통해 가스가 원활히 배출되도록 시공하였습니다.

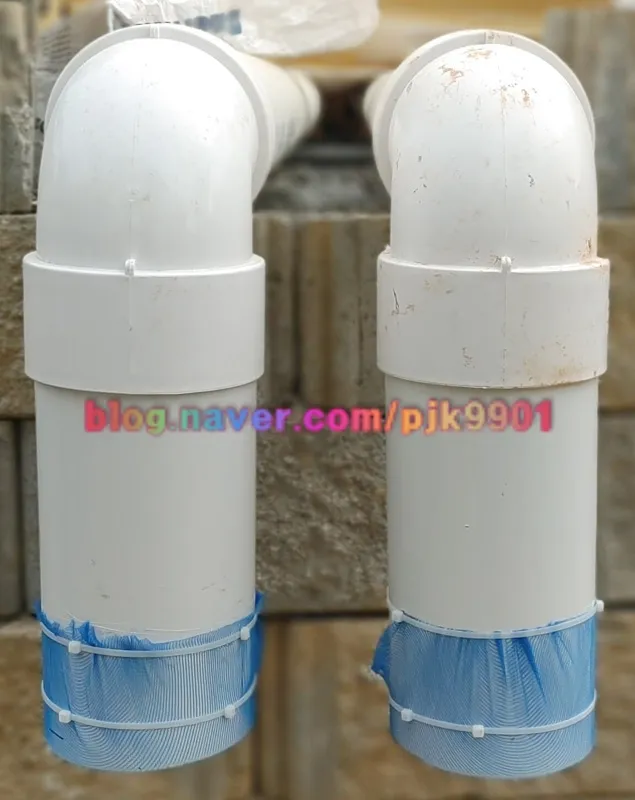

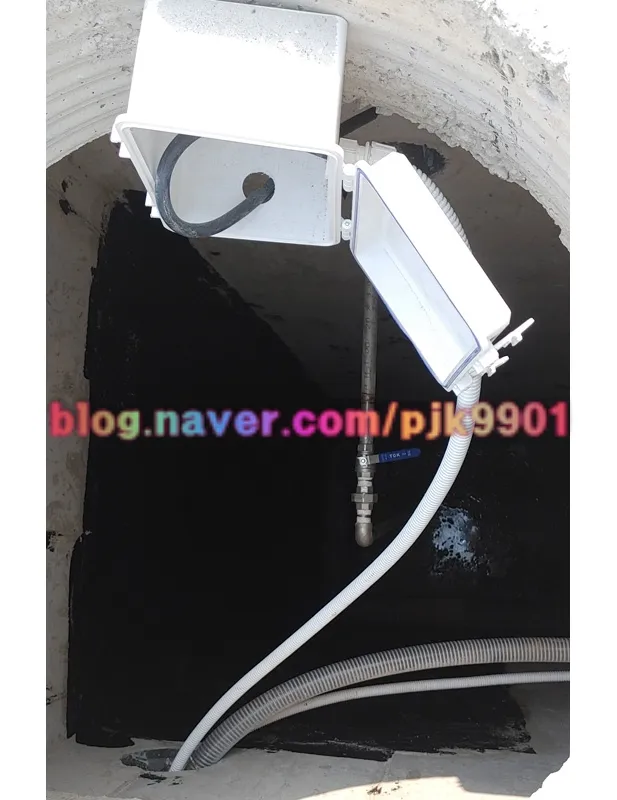

환기구
지하 처리시설의 자연 환기를 위한 환기구입니다. 모기장을 설치하여 해충 유입을 방지하면서 원활한 통기가 이루어지도록 하였습니다.

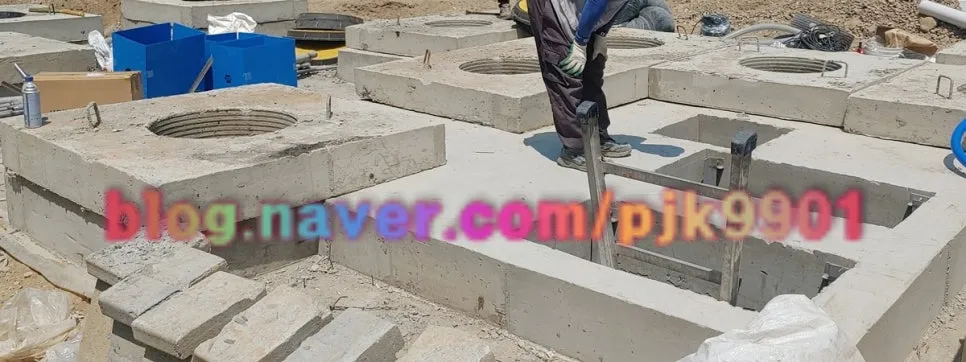

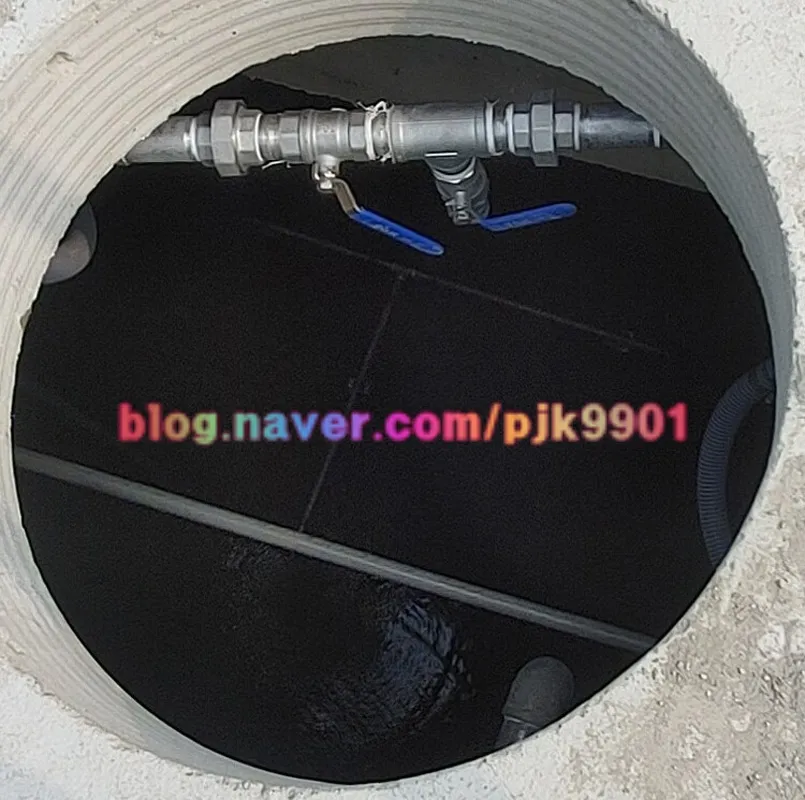

공사 후 전경
모든 설비 설치가 완료된 처리시설 상부 전경입니다. 맨홀, 환기구, 배관이 체계적으로 정리되어 운영 시 점검과 유지보수가 용이합니다.
