경기도 용인시 기흥구 공세동에 MBR공법을 적용하여 오수처리시설을 설치한 공사입니다. MBR공법은 분리막과 미생물을 통해 고품질의 처리수를 확보하는 수처리 방식으로, 물 재사용이나 고도처리가 필요한 상업, 공업시설에 적합합니다.

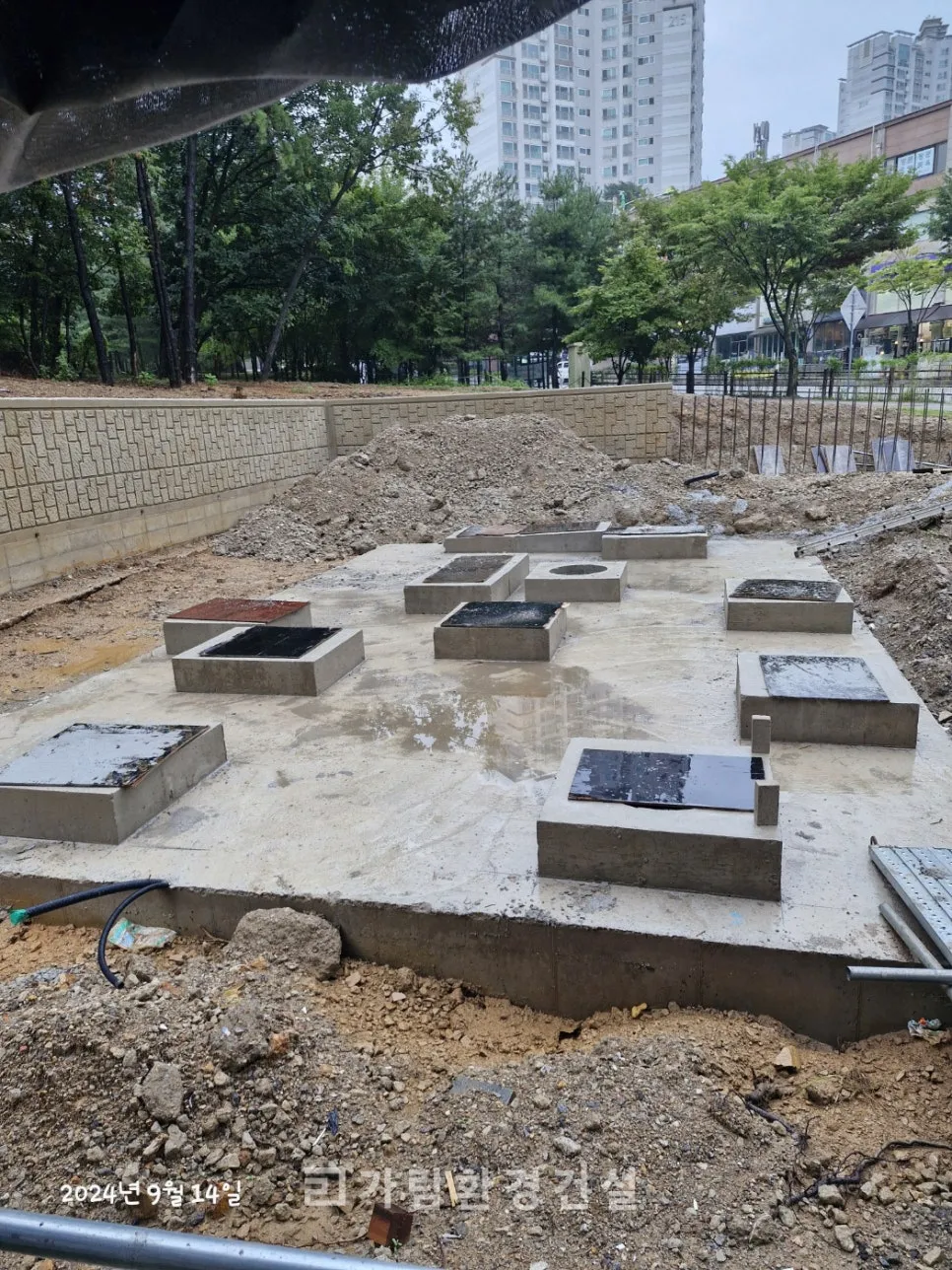

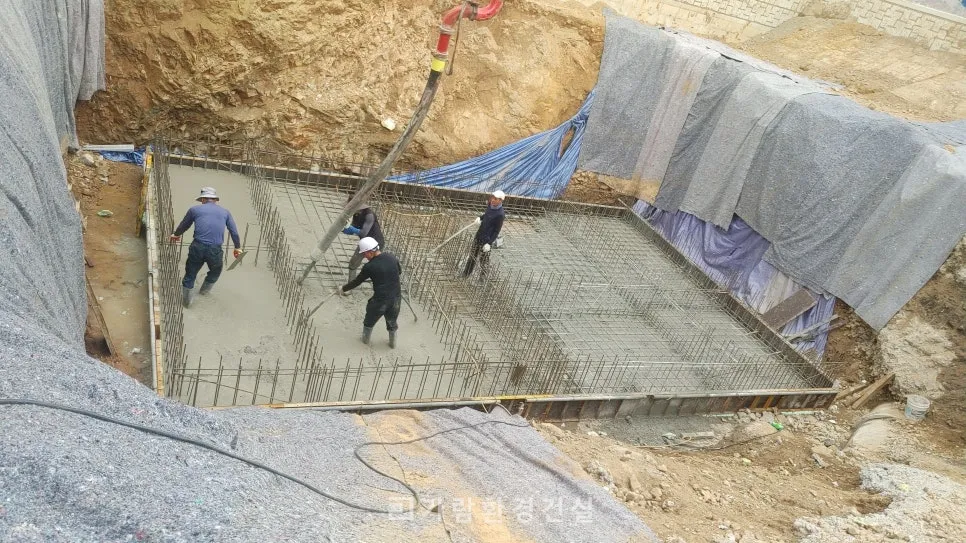

기초 및 구조체

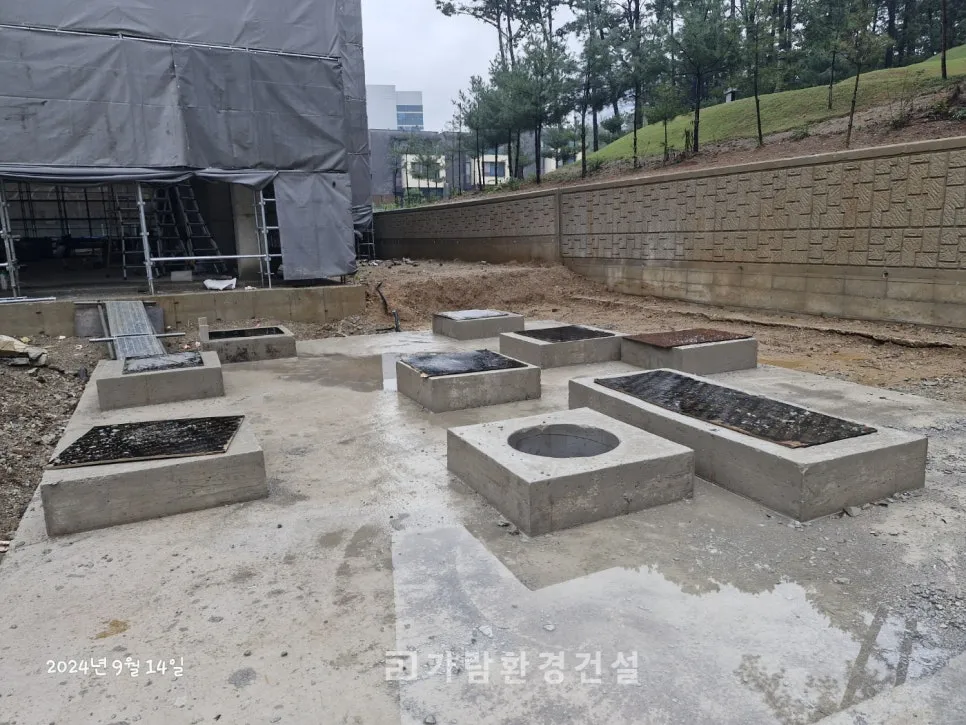

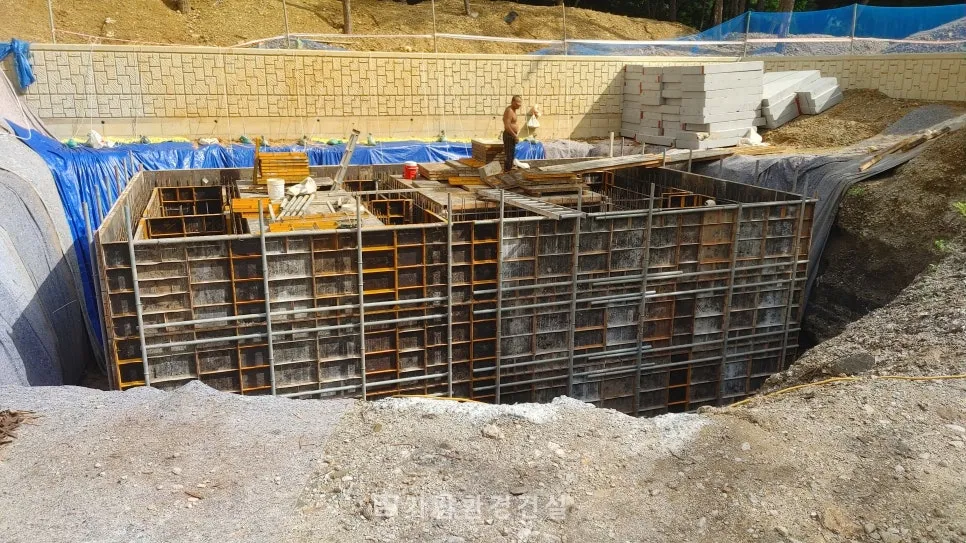

처리시설의 기초 버림과 구조체 작업입니다. 상부 전경에서 각 처리조의 구획이 완성된 모습을 확인할 수 있습니다.

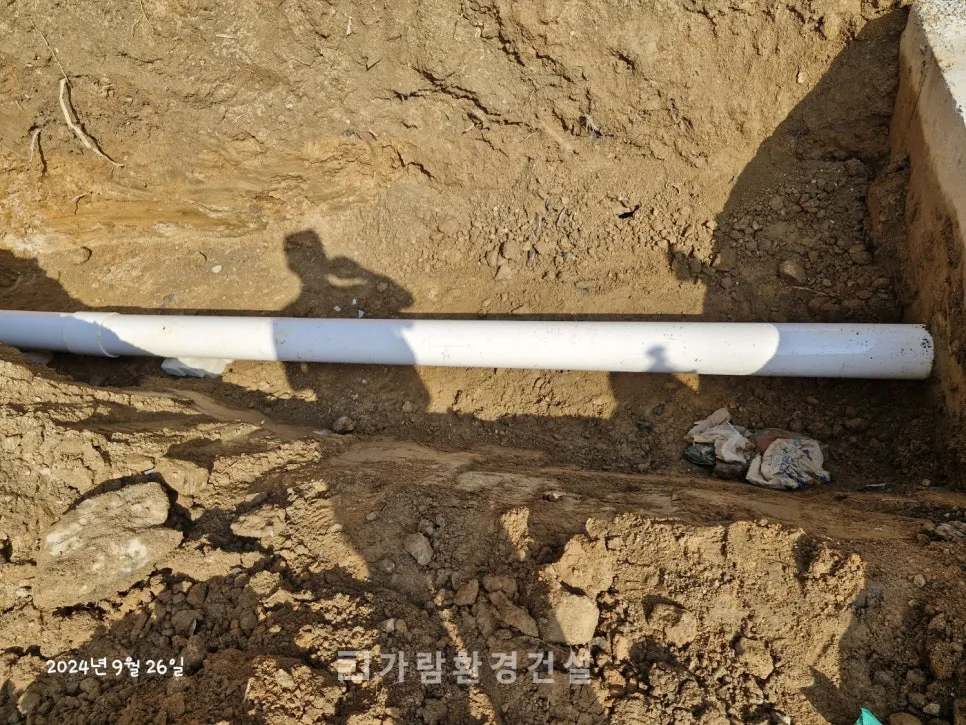

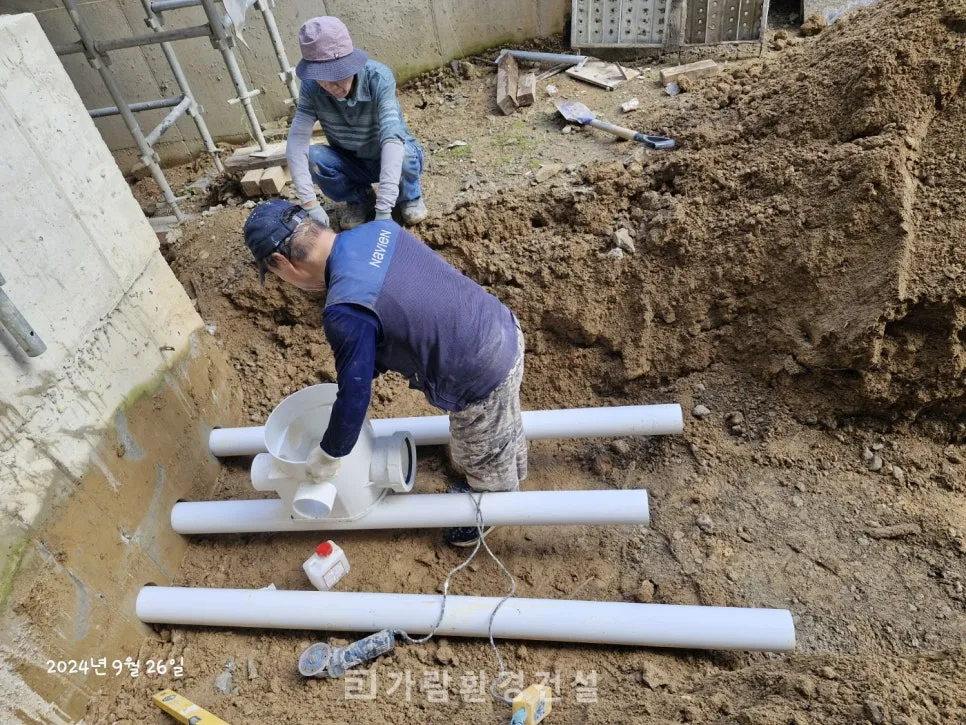

유입배관

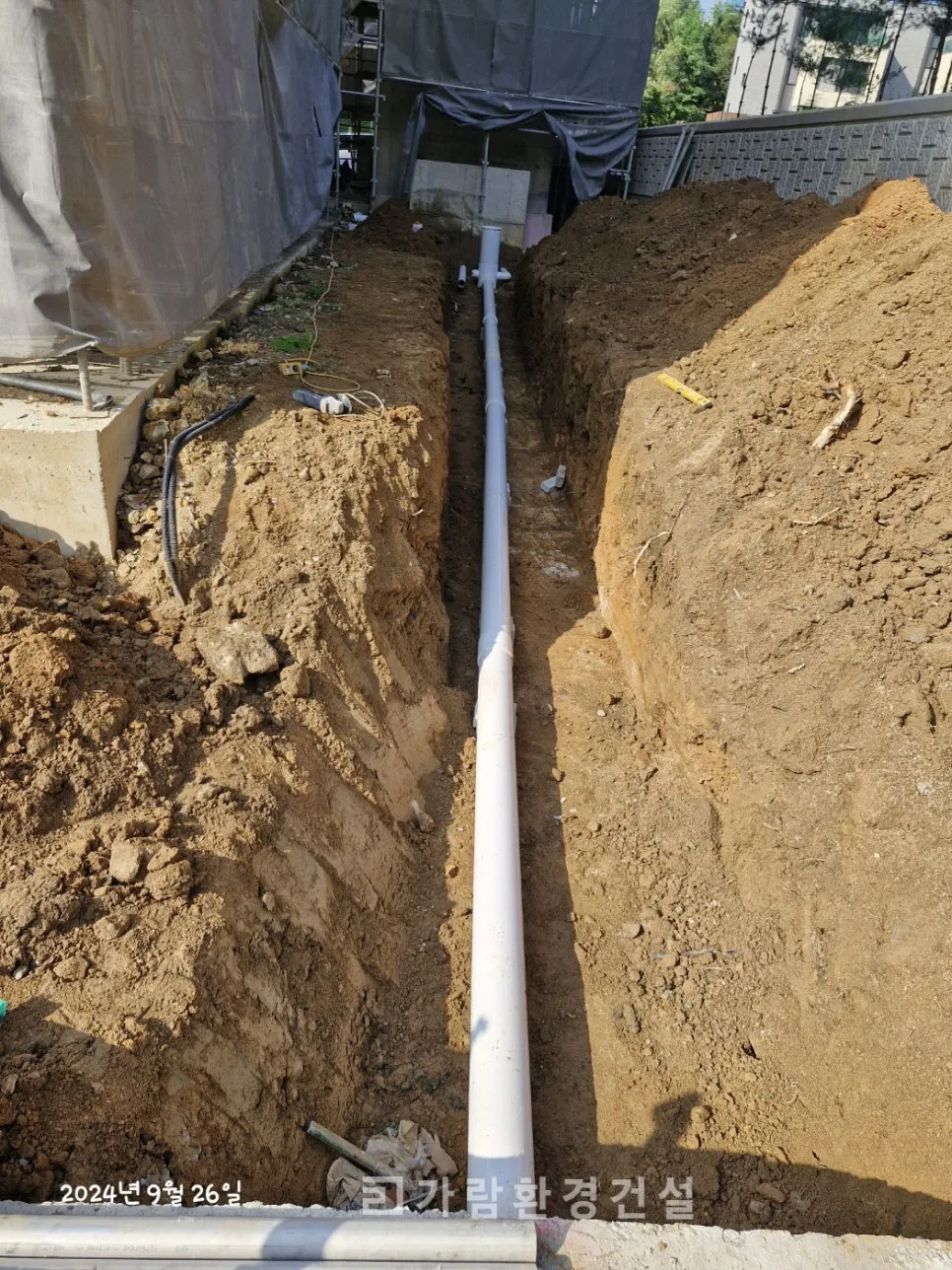

오수가 처리시설로 유입되는 배관입니다. 유입 경로를 체계적으로 구성하여 안정적인 오수 유입을 확보합니다.

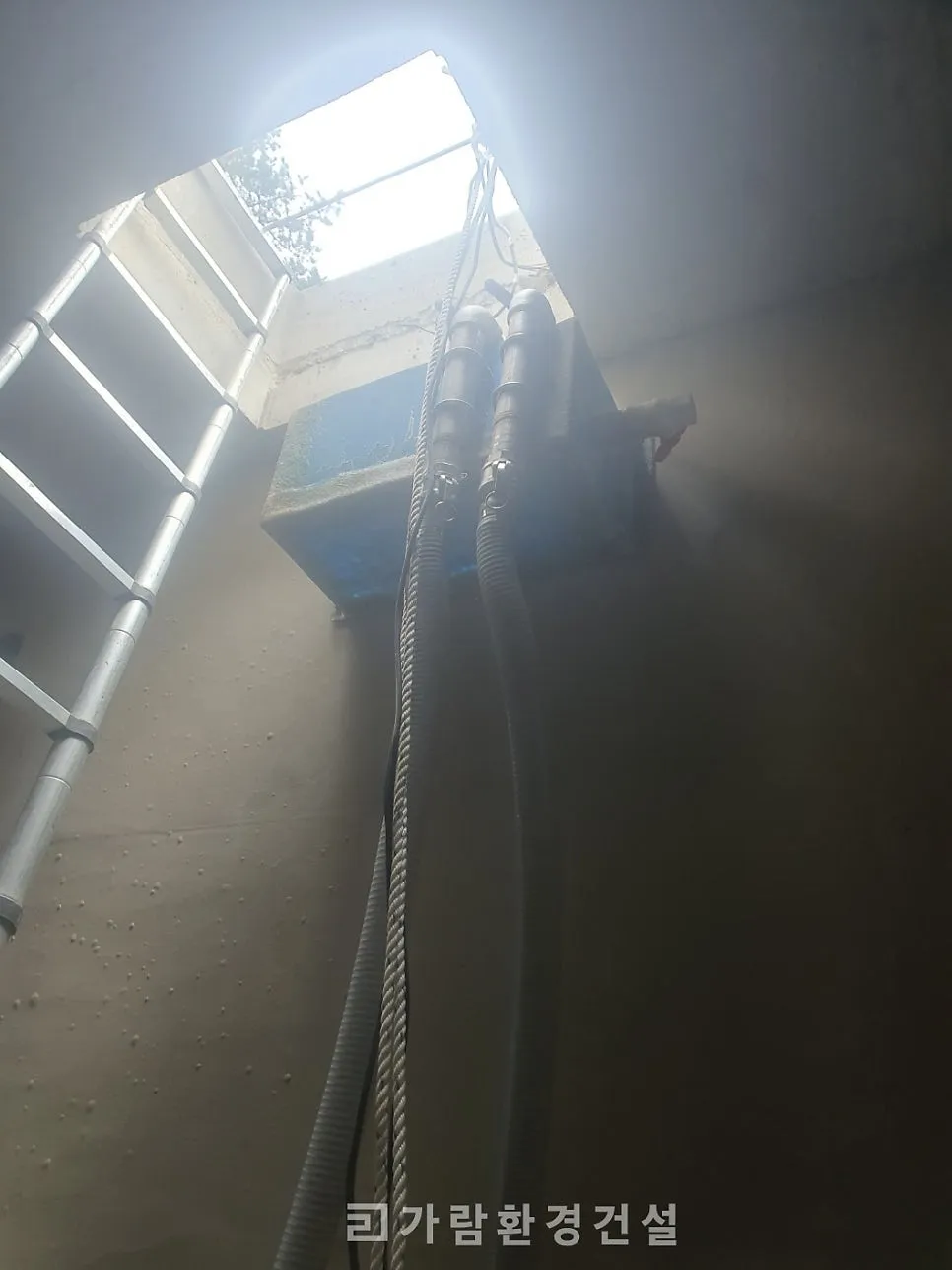

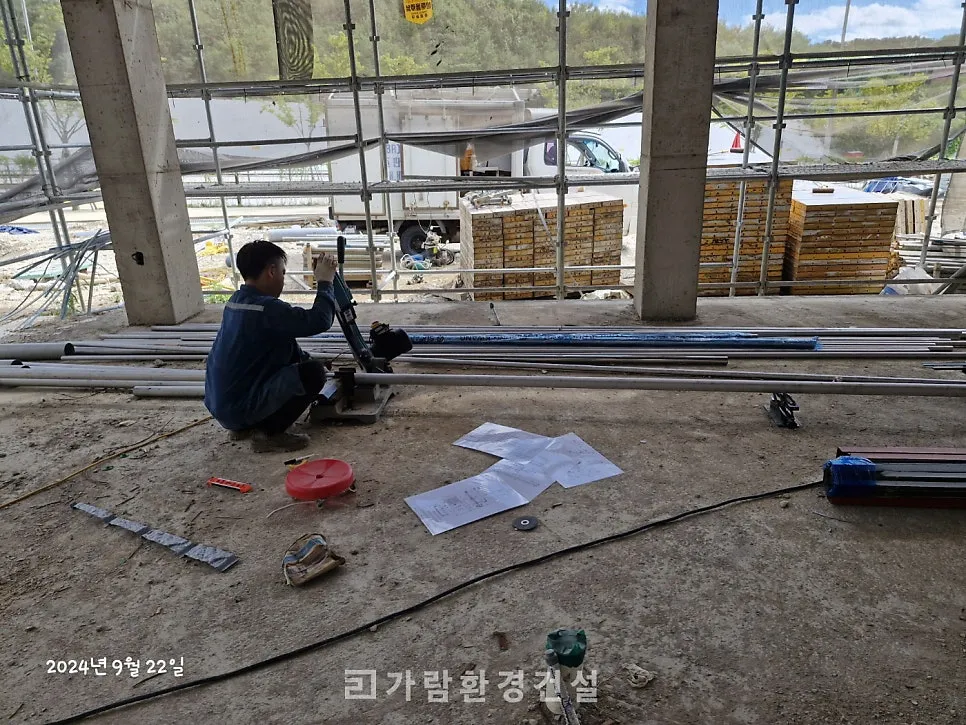

배관 절단 및 계량조

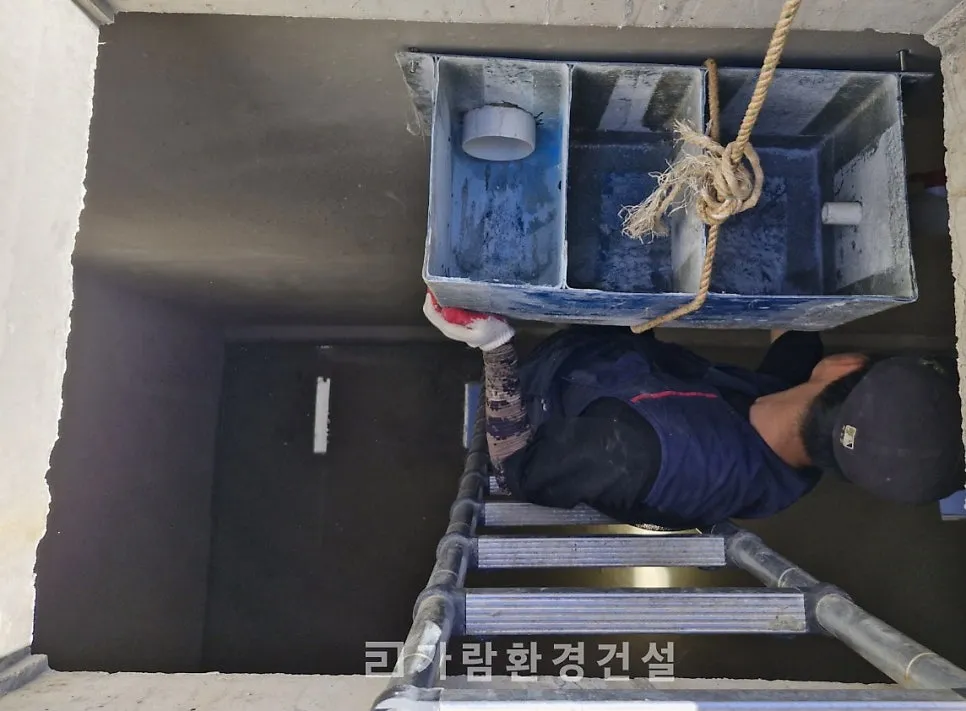

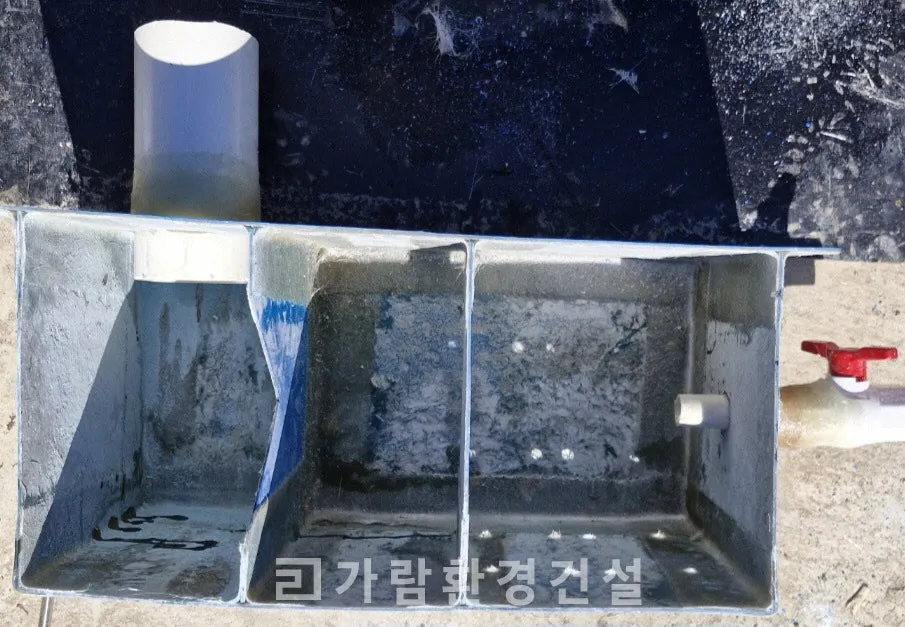

배관 절단 가공 작업과 유입 오수의 유량을 측정하는 계량조입니다. 현장에서 직접 제작하여 설치하였습니다.

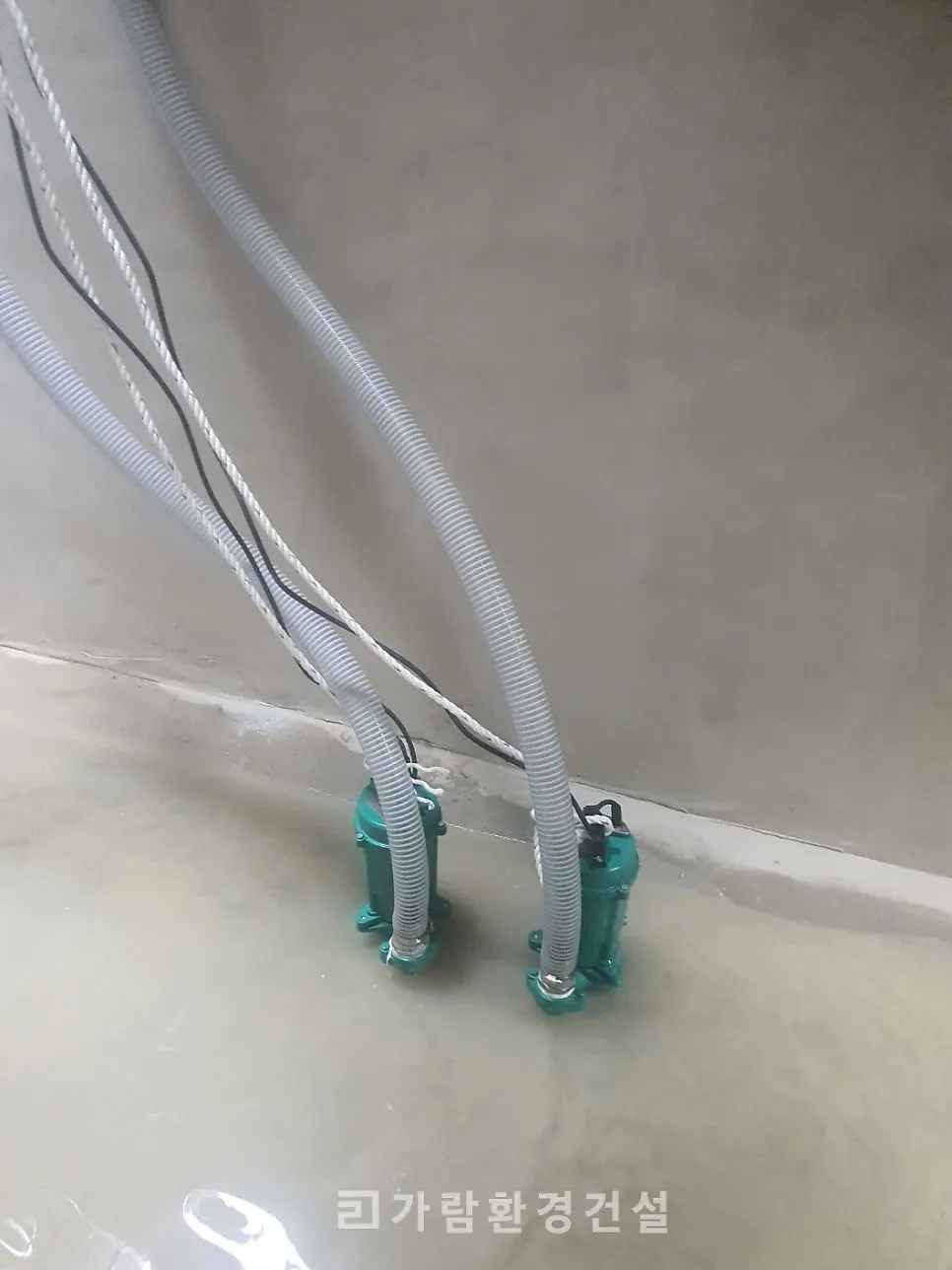

유량펌프

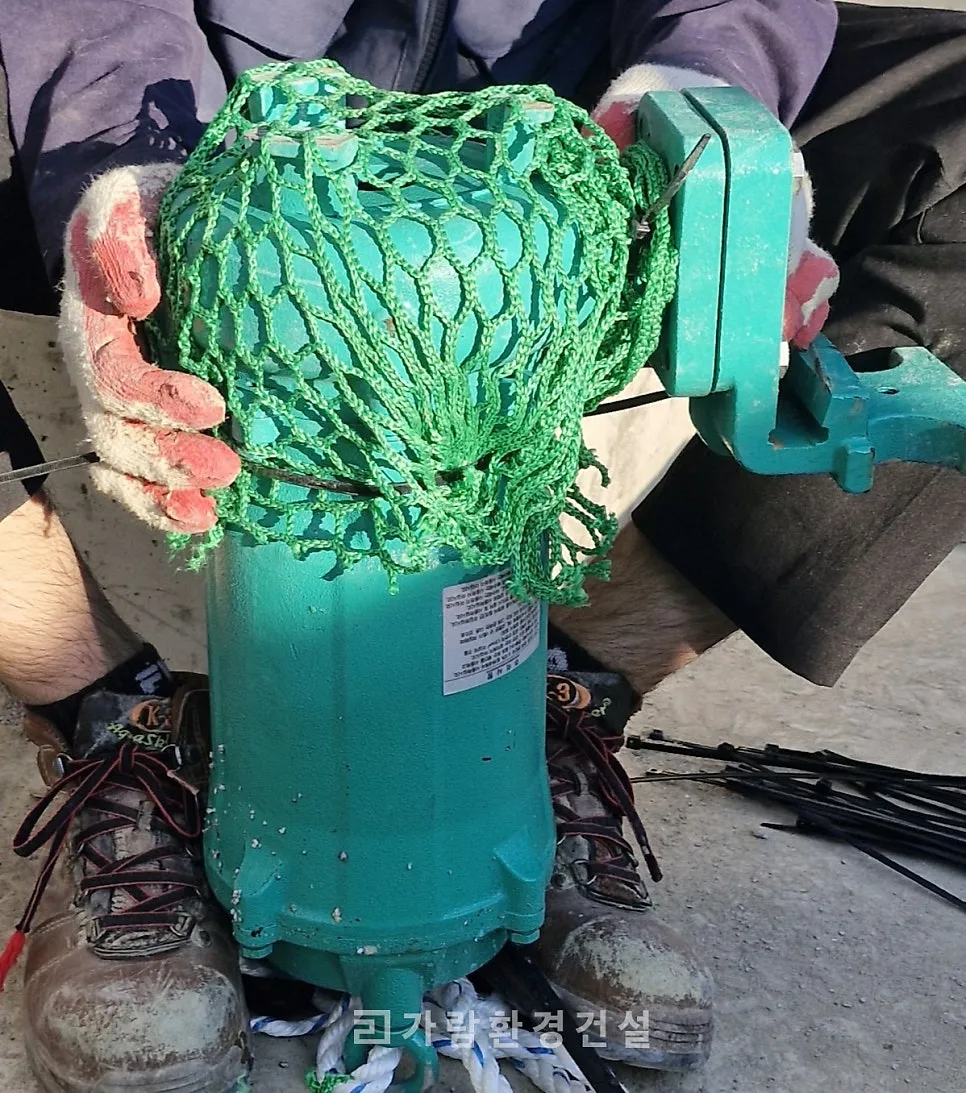

일정 유량으로 오수를 이송하는 유량펌프입니다. 그물망을 설치하여 이물질 유입을 방지합니다.

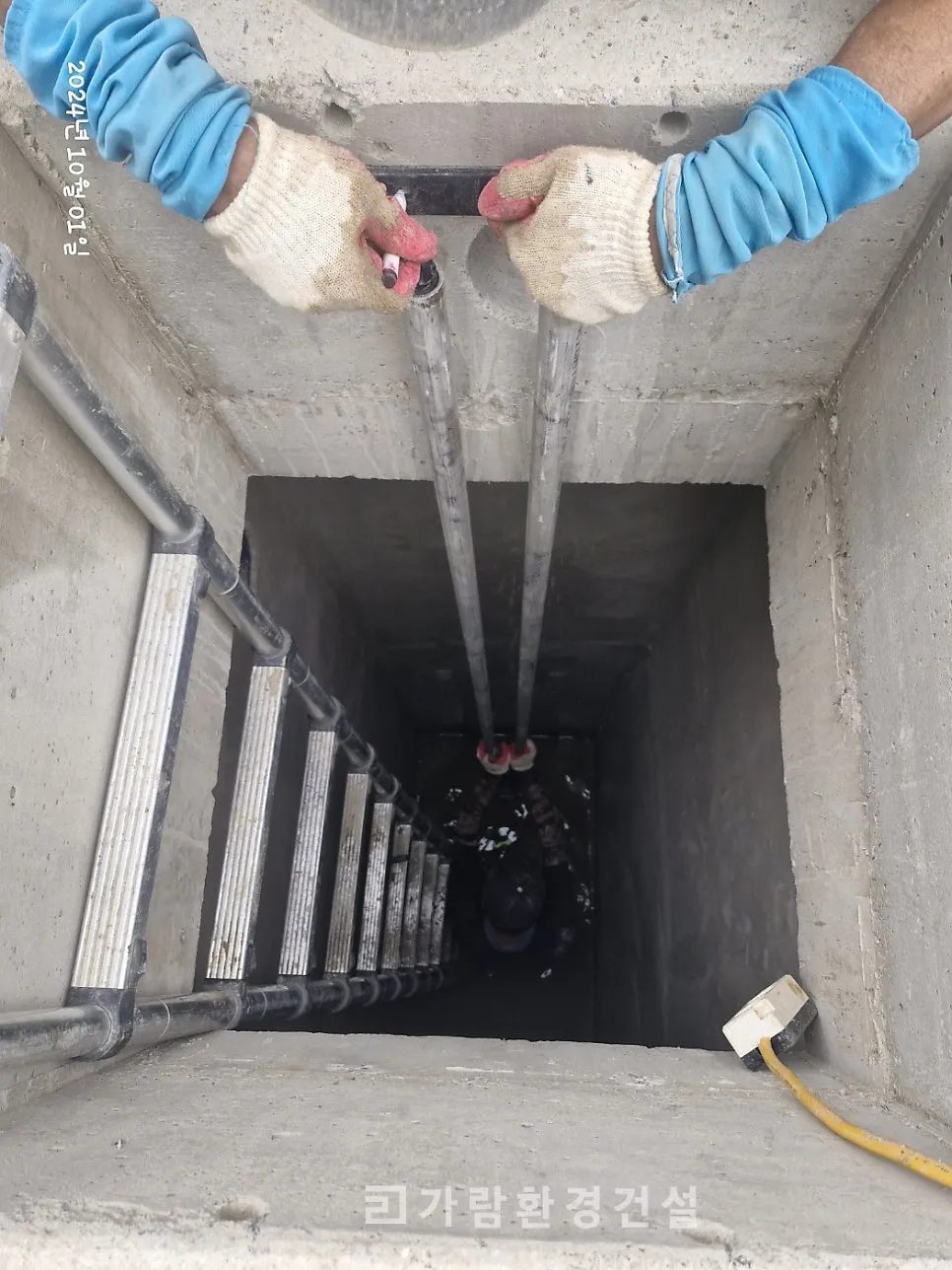

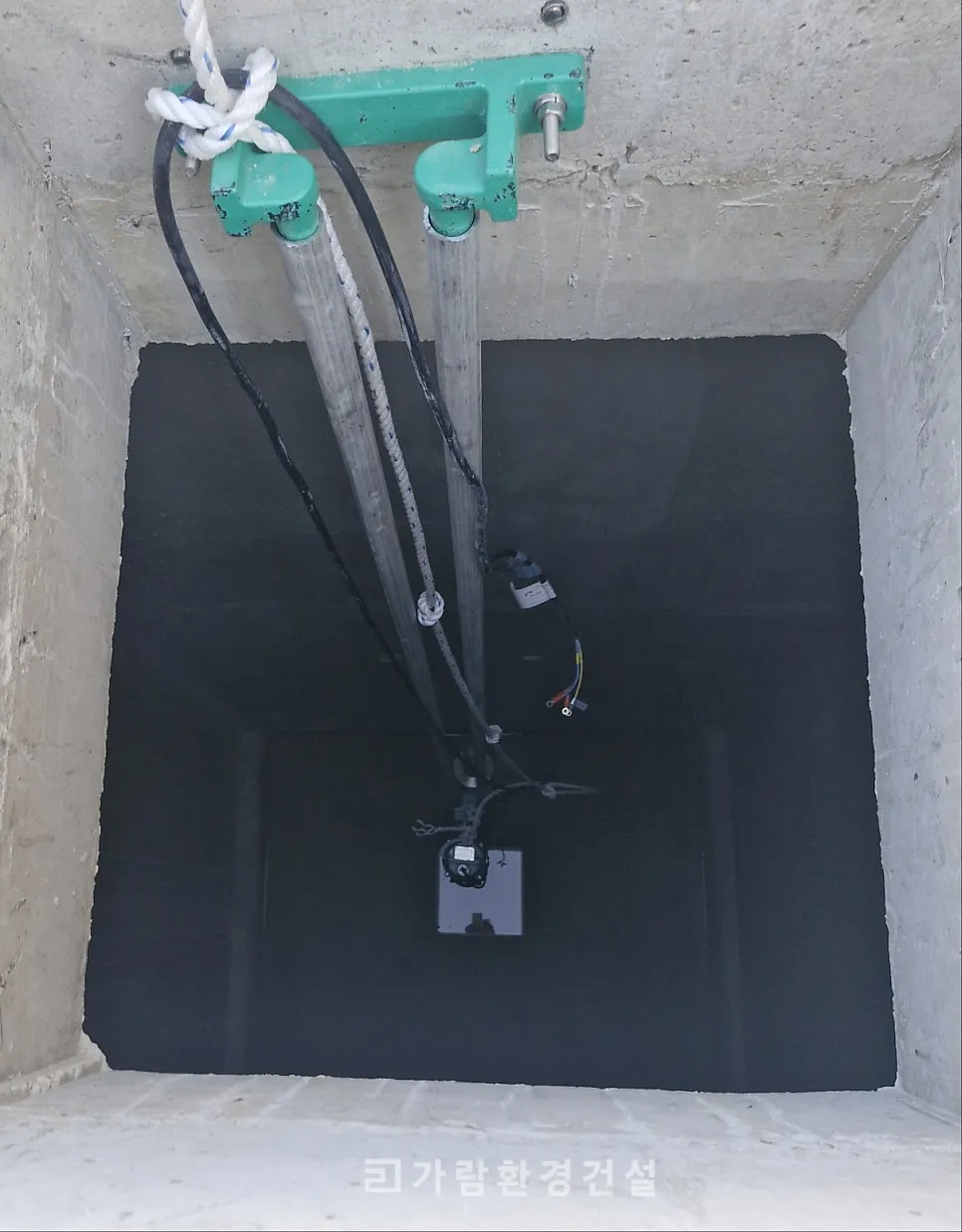

교반펌프

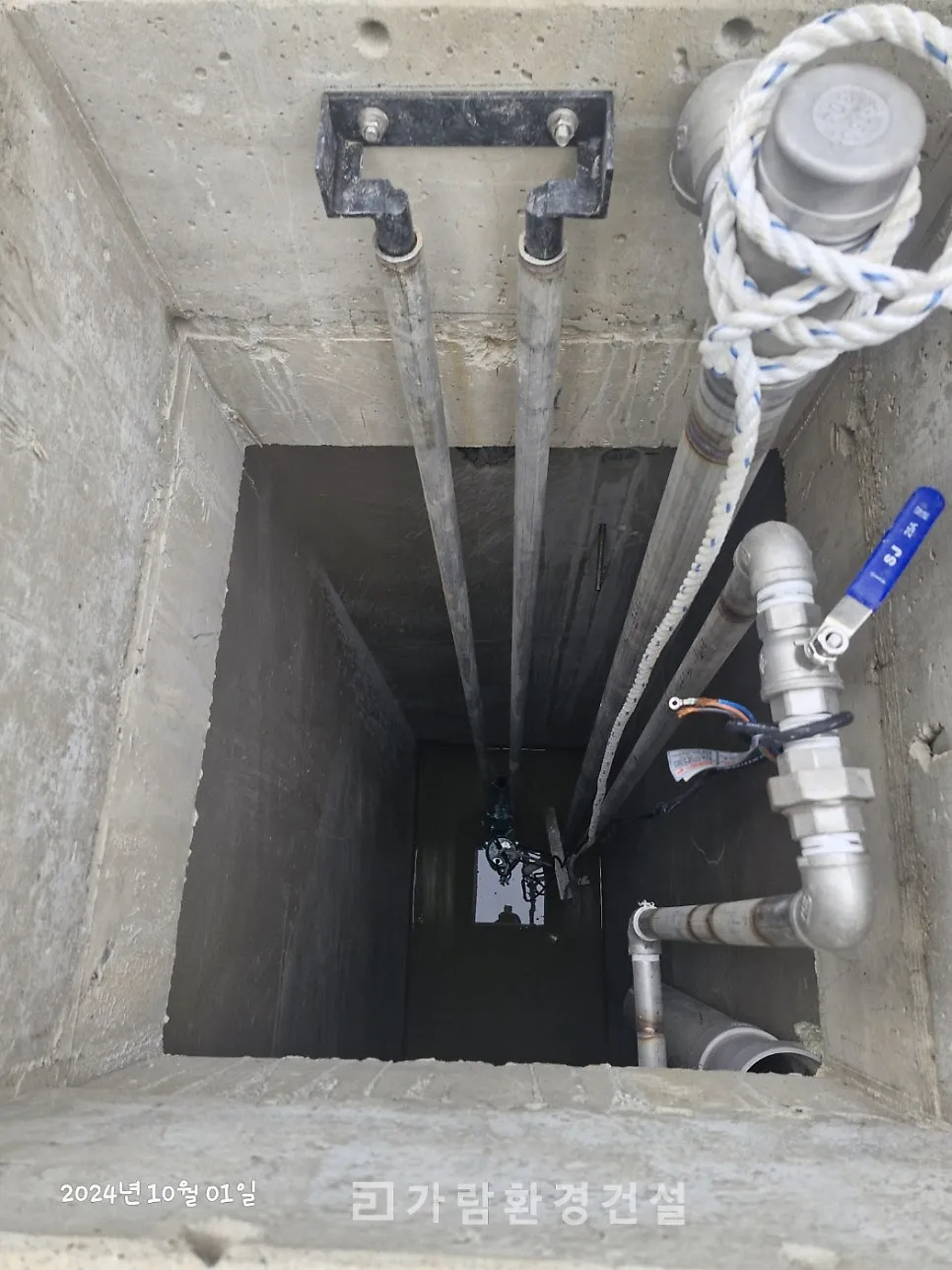

유량조, 혐기조, 무산소조 각각에 설치된 교반펌프입니다. 각 처리조의 특성에 맞게 오수와 슬러지를 균일하게 혼합합니다.

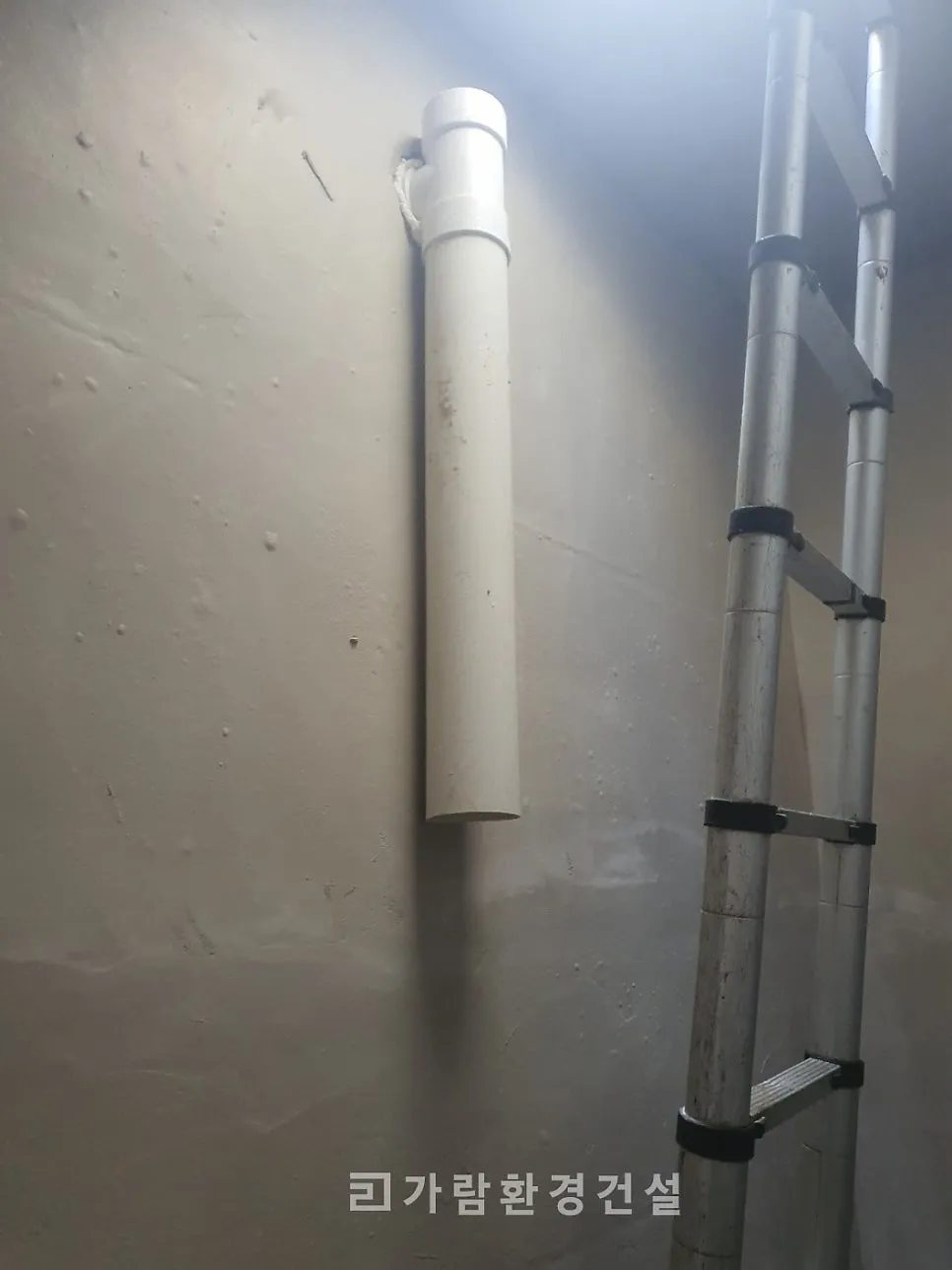

이류관
처리조 간 오수를 이송하는 이류관입니다.

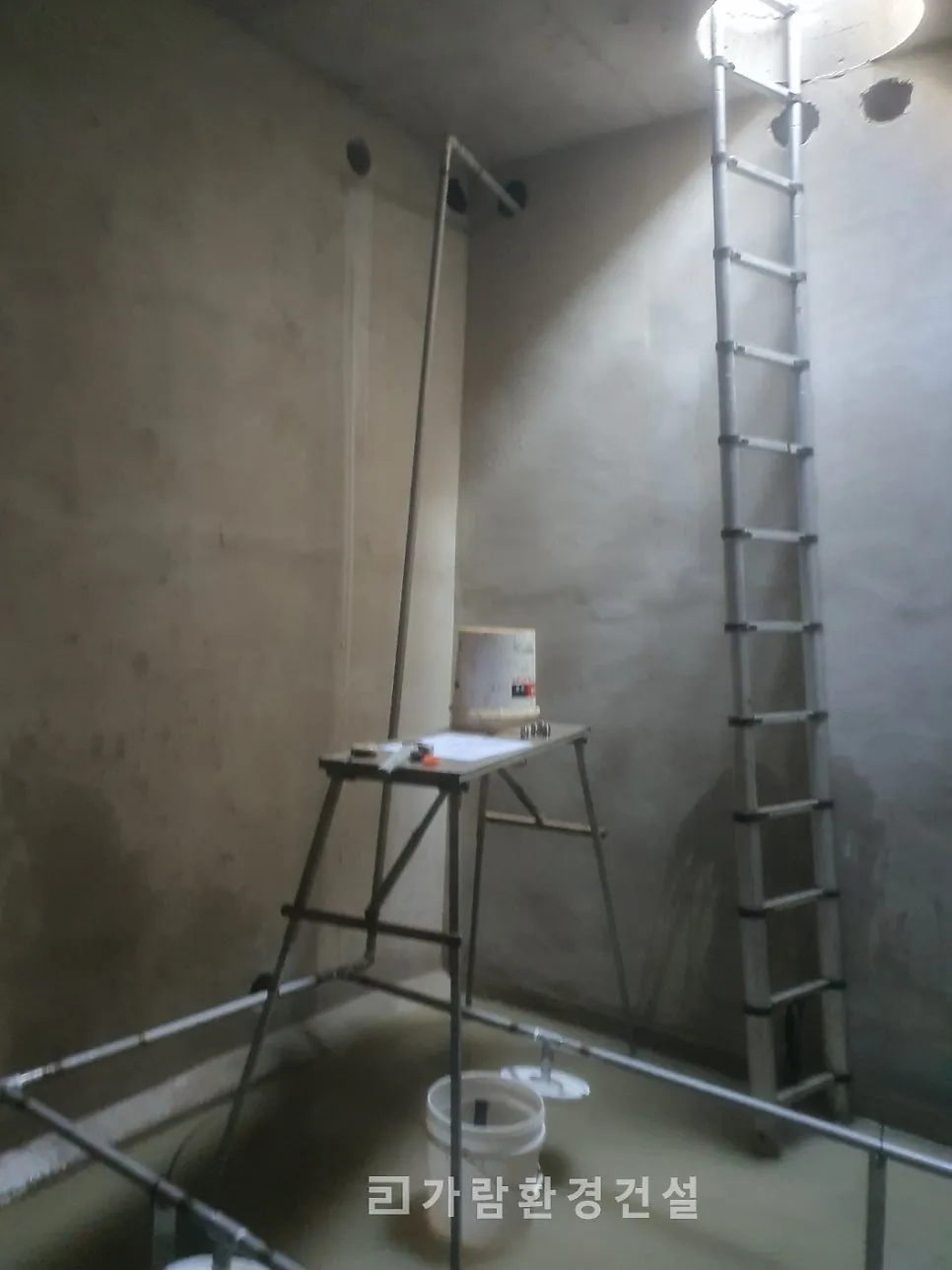

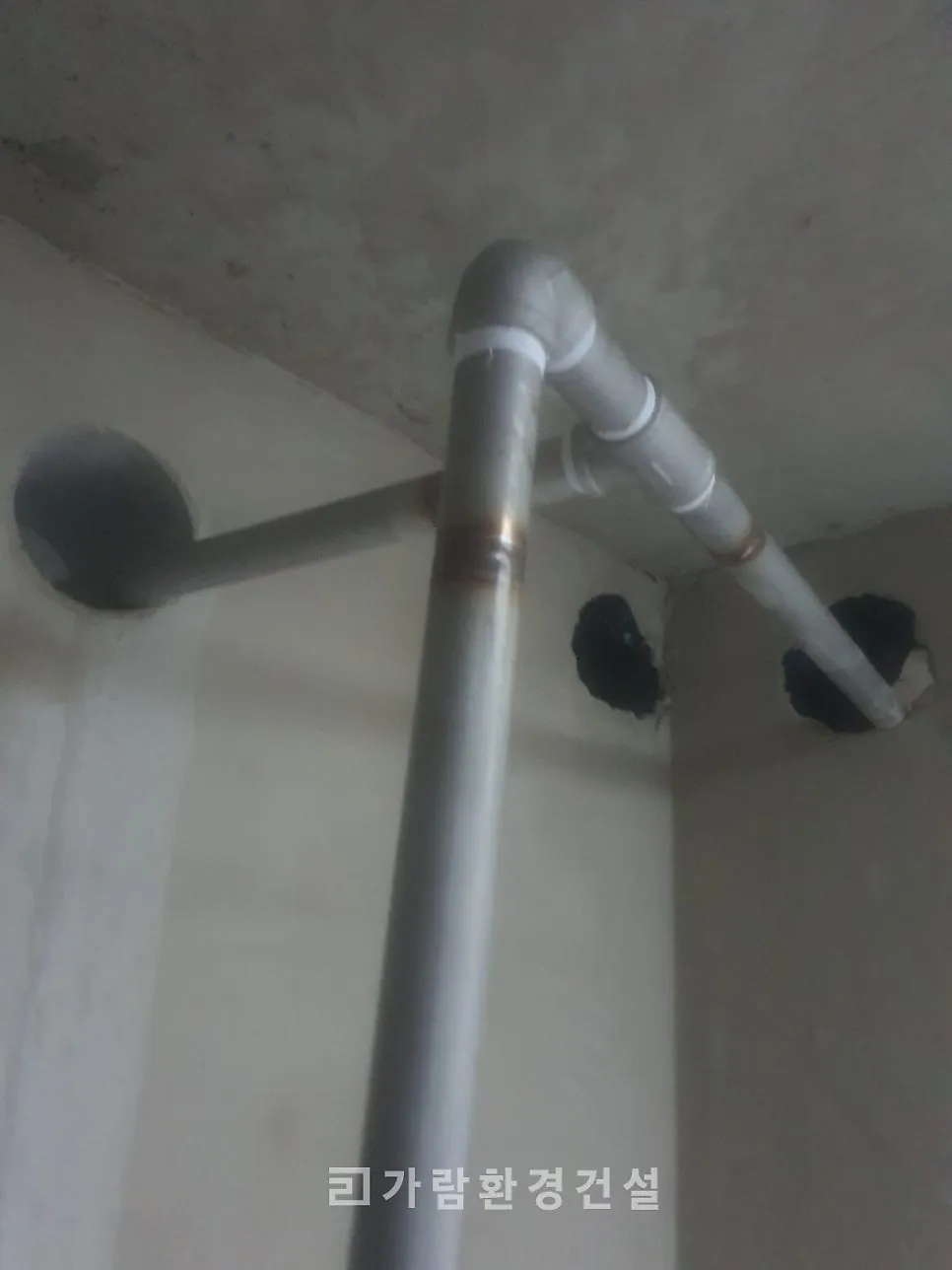

분리막조 배관 및 산기관
분리막조의 배관라인과 산기관입니다. 산기관이 막 표면에 공기를 공급하여 오염물질 부착을 억제합니다.

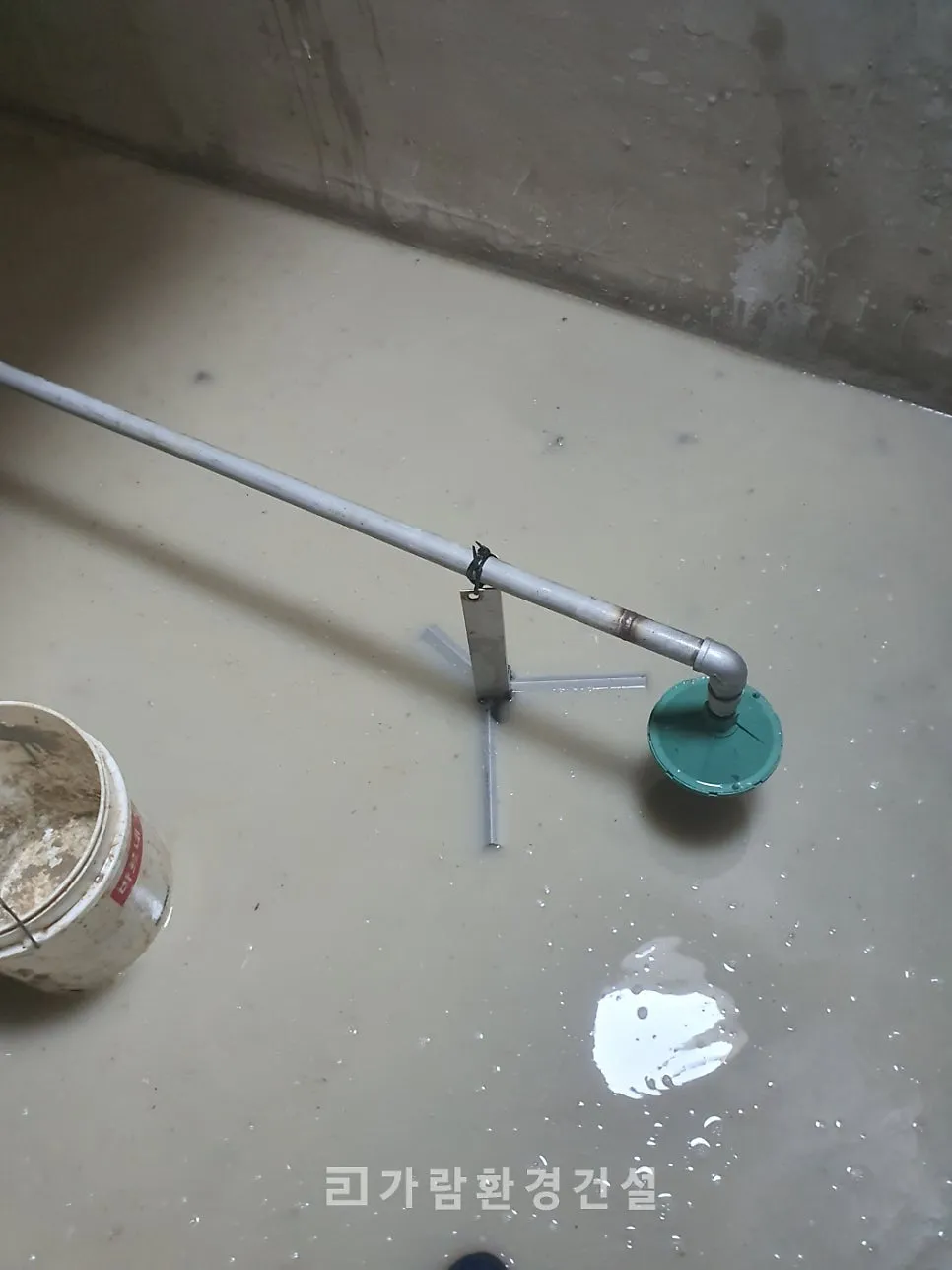

농축조 산기관
잉여 슬러지를 농축하는 조에 설치된 산기관입니다.

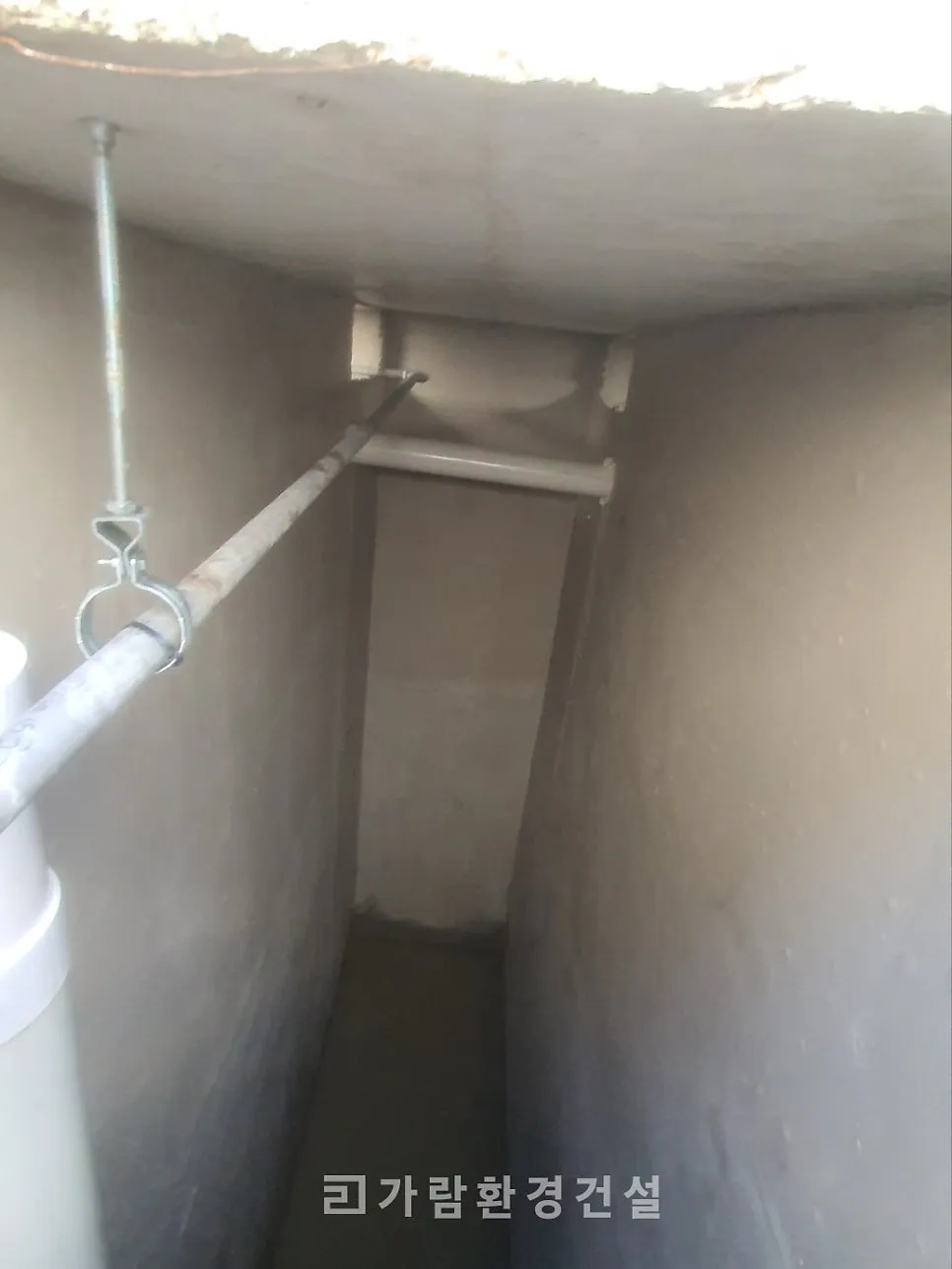

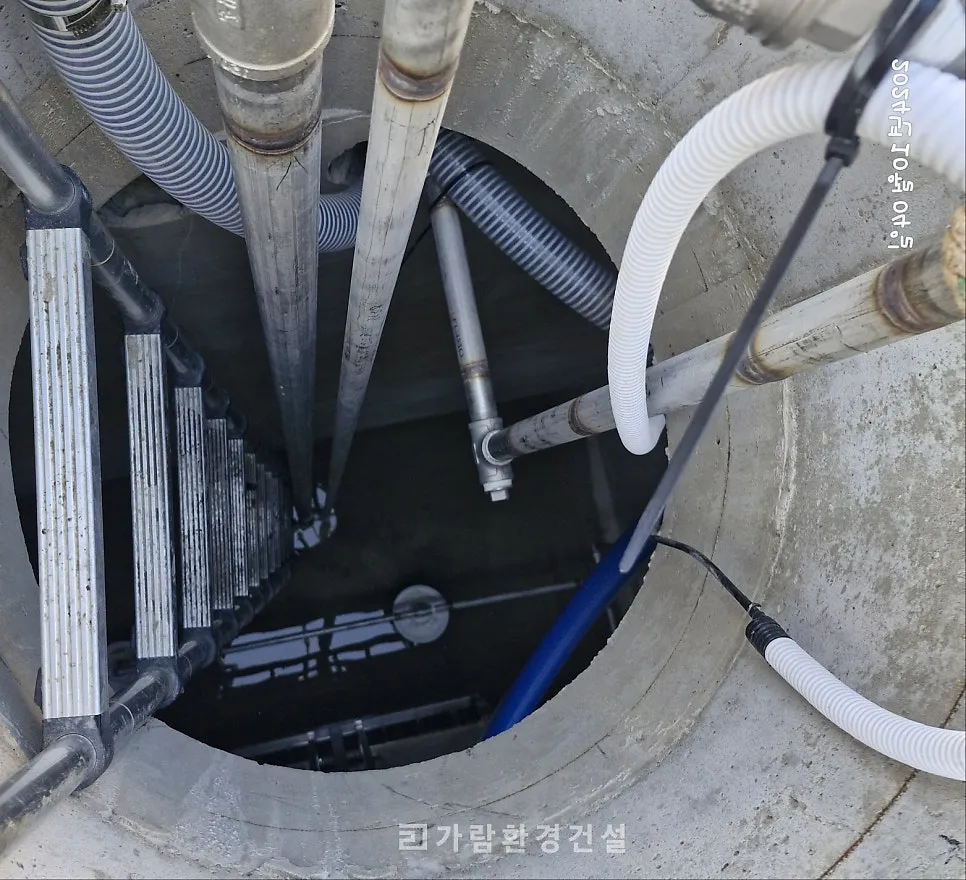

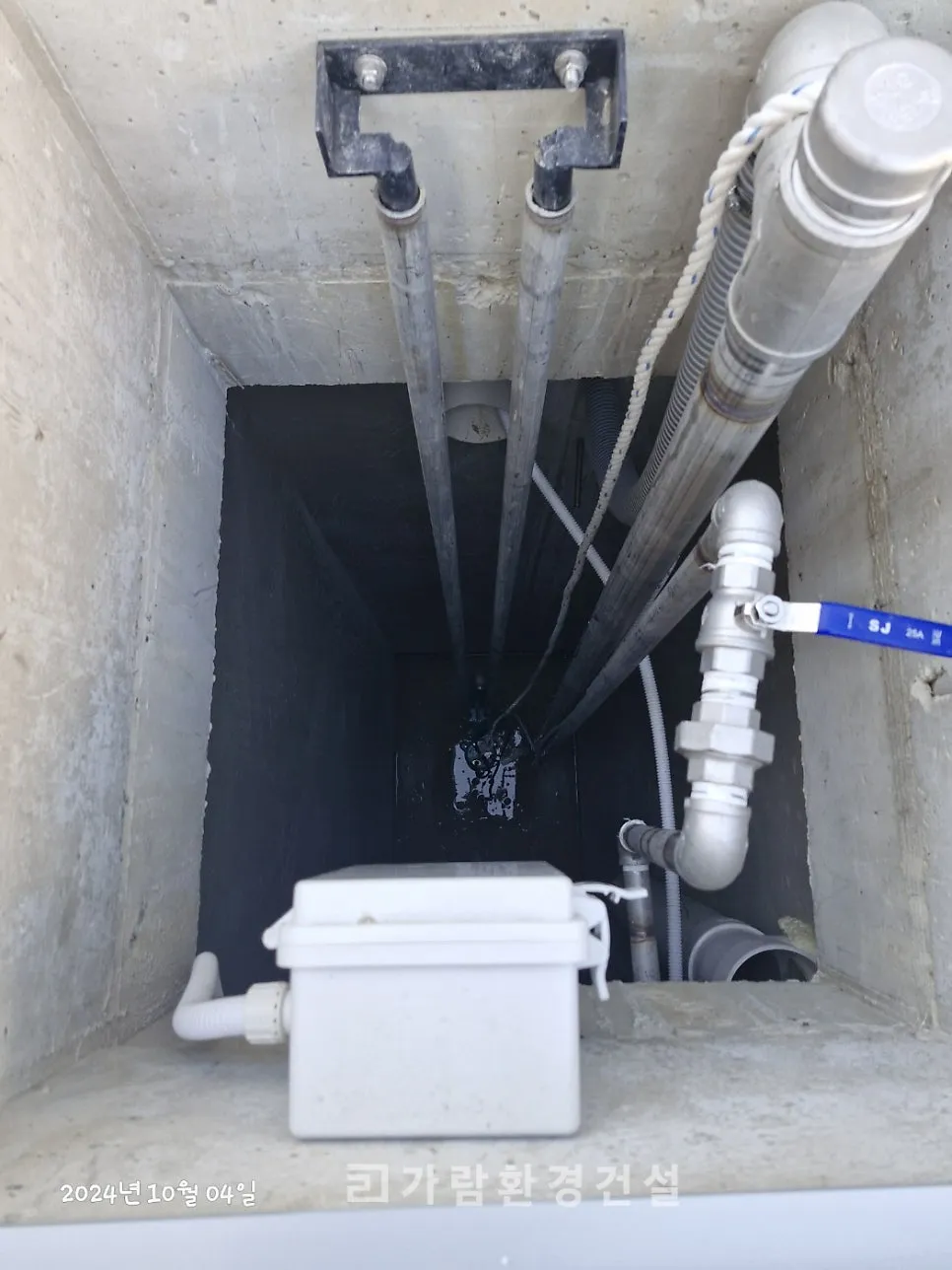

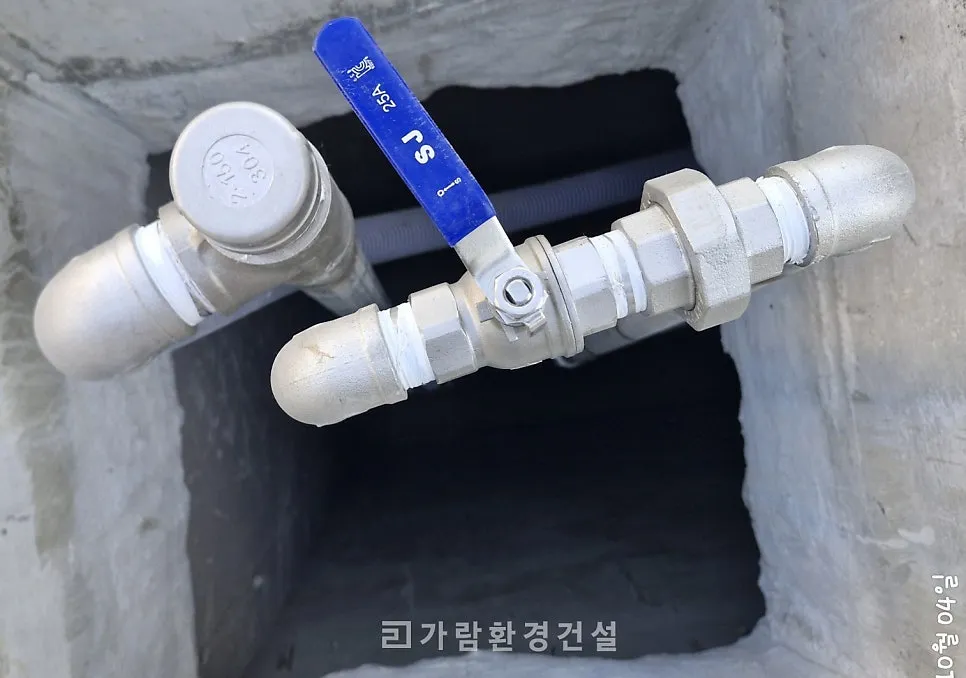

리프트 설비
무산소조, 분리막조, 탈기조 각각에 설치된 리프트 설비입니다. 수중 장비의 인양과 점검이 용이하도록 시공하였습니다.

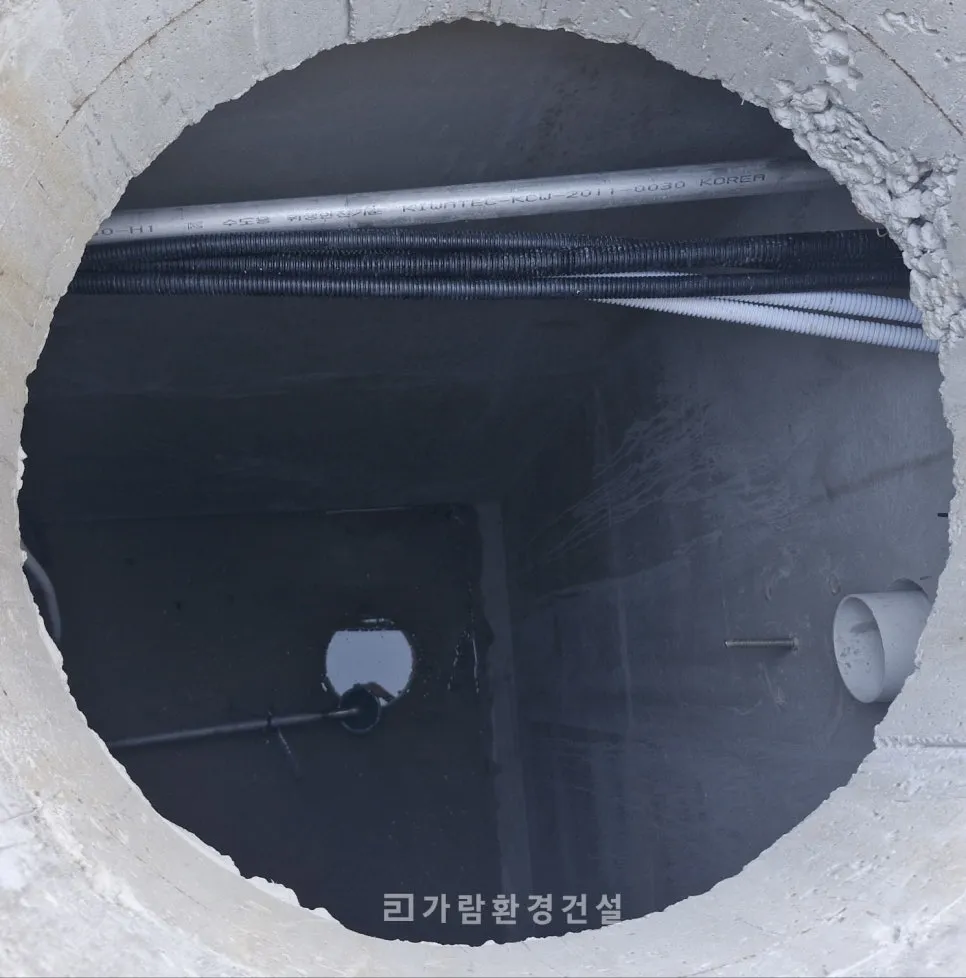

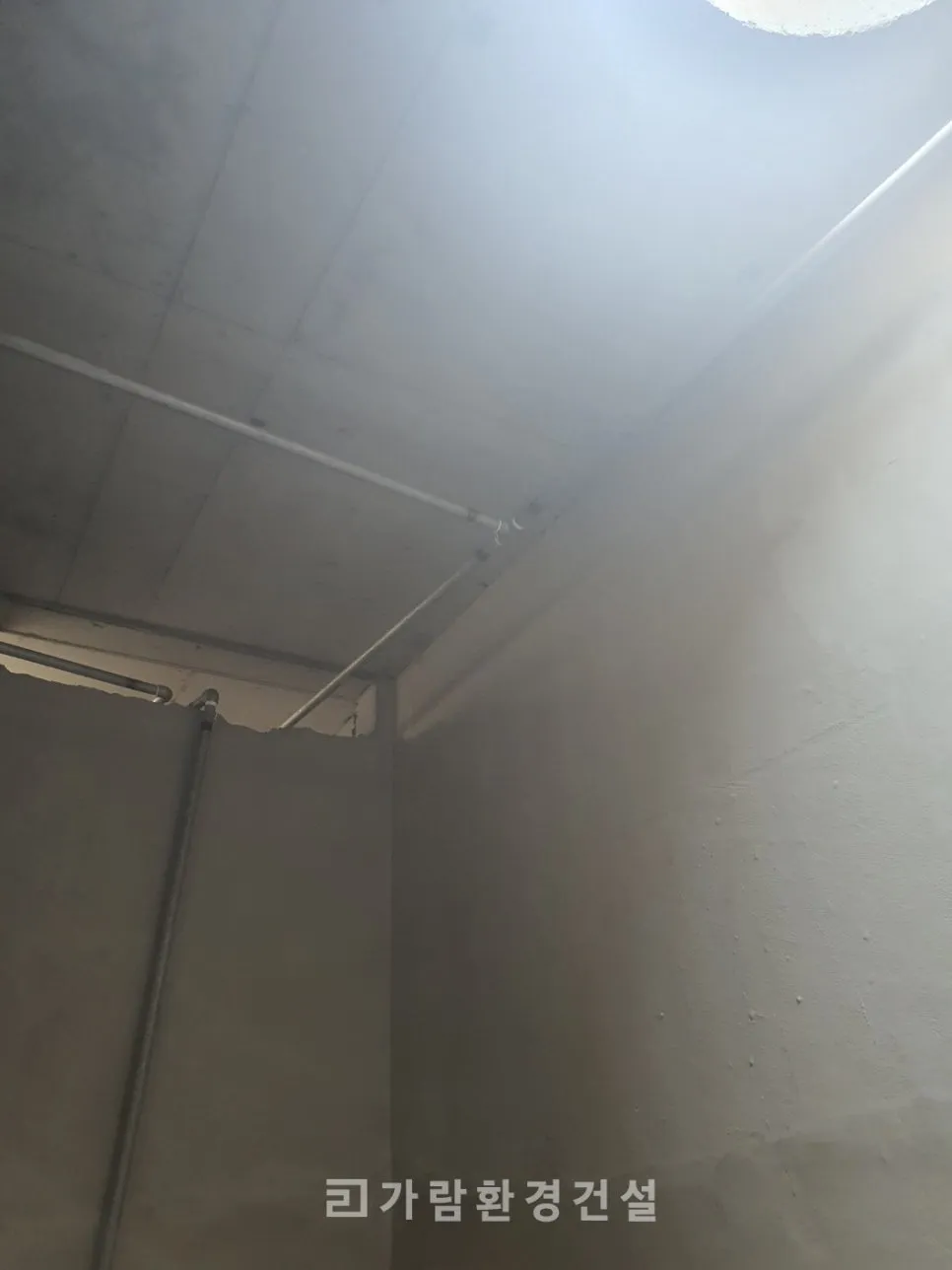

기계실 배관 및 전기라인
기계실 내부의 배관 시스템과 전기 배선 작업입니다.
분리막 모듈

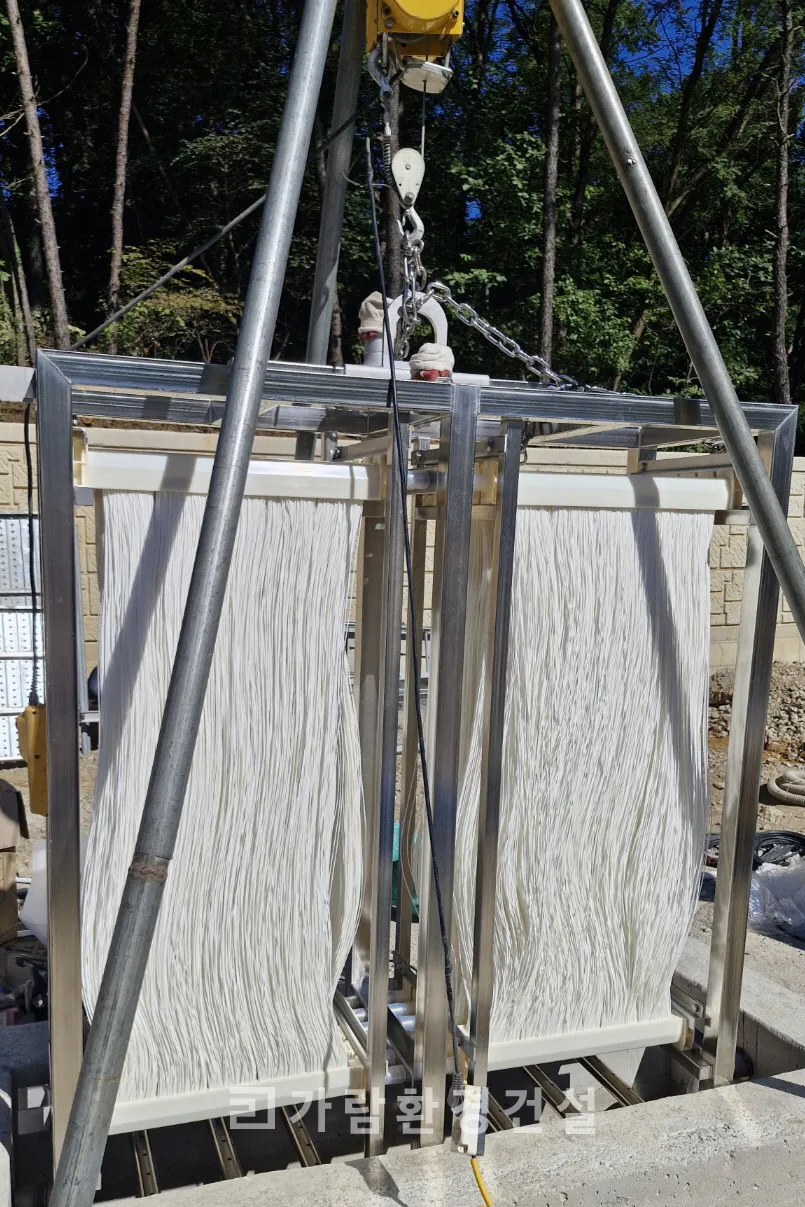

MBR 공법의 핵심인 분리막 모듈을 설치하였습니다. 고분자 막이 미세한 입자와 병원균까지 효과적으로 제거합니다.

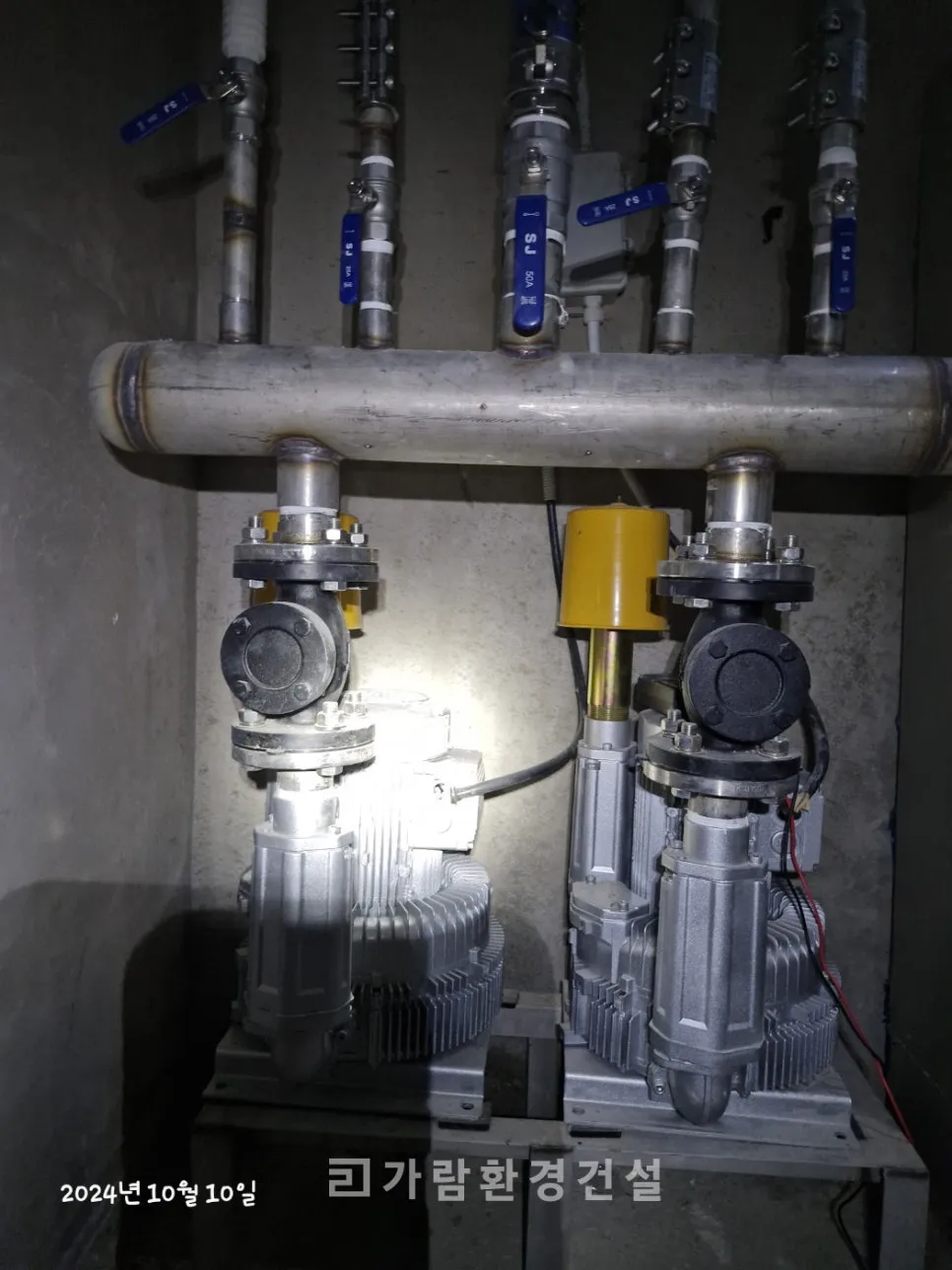

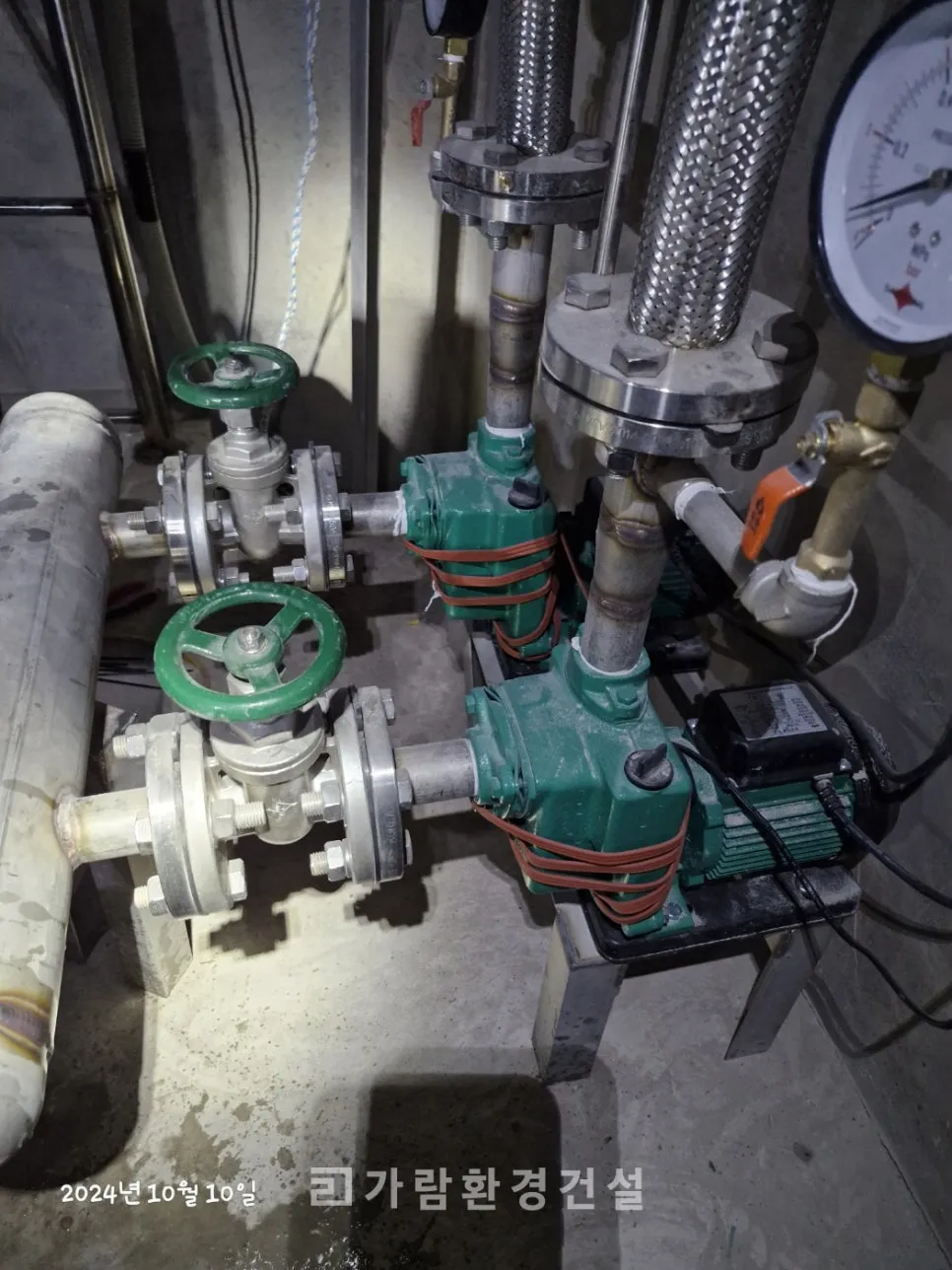

브로워 및 자흡펌프
호기조와 분리막조에 공기를 공급하는 브로워와 처리수를 흡입하여 방류하는 자흡펌프입니다.

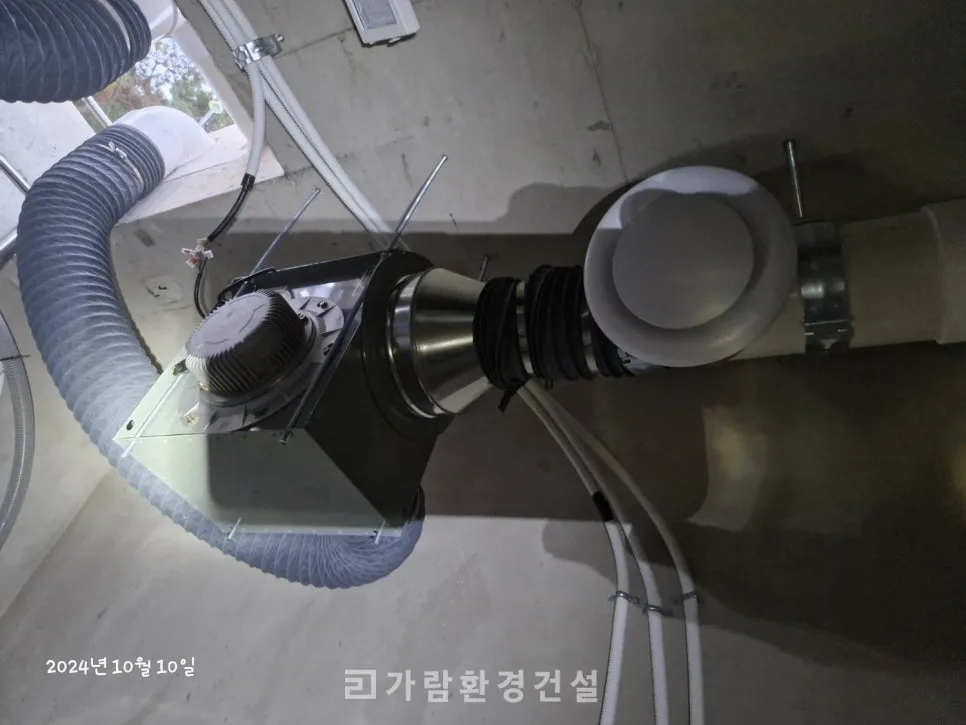

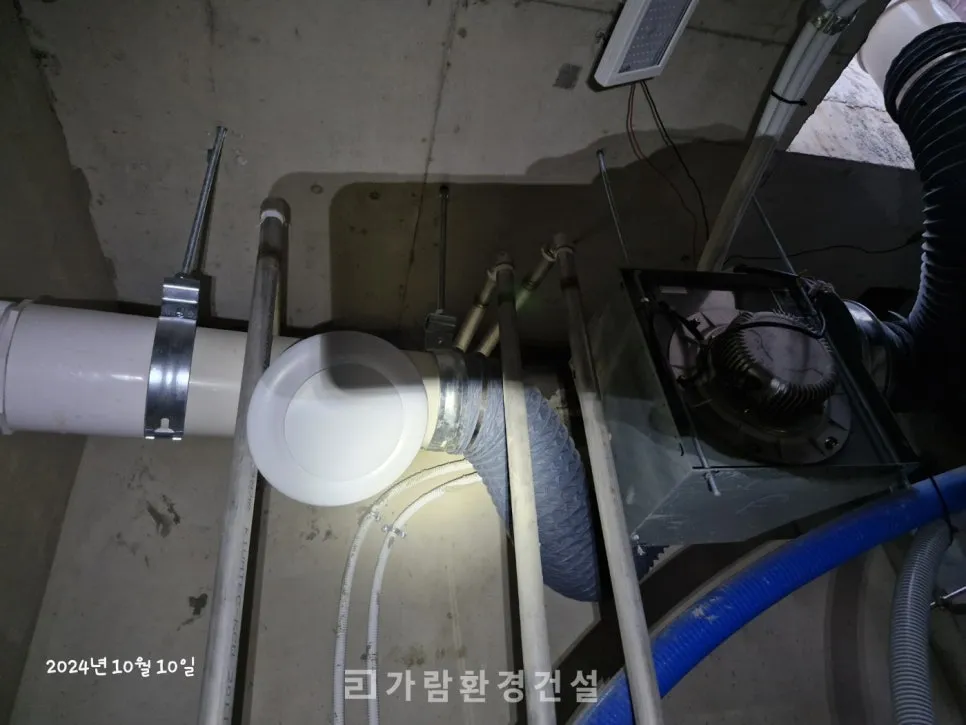

급배기 휀
처리시설 내부의 환기를 위한 급기 휀과 배기 휀입니다.

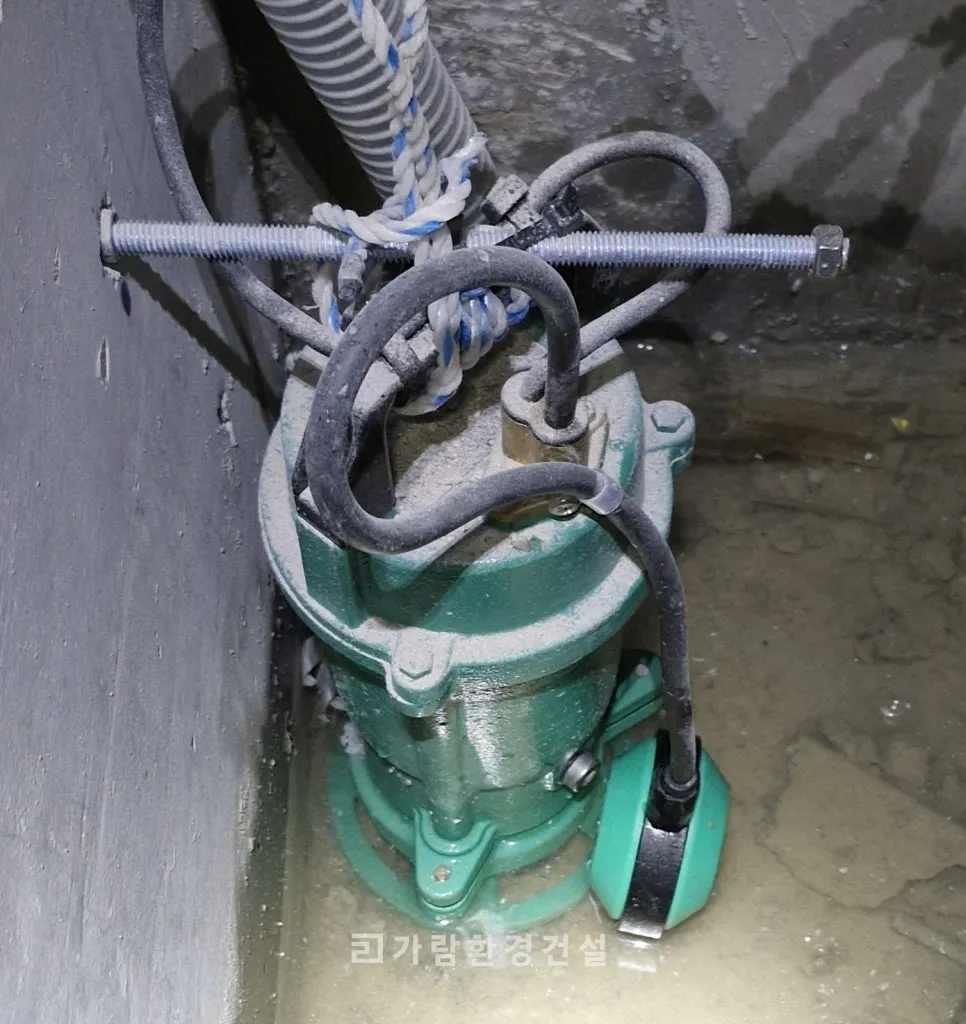

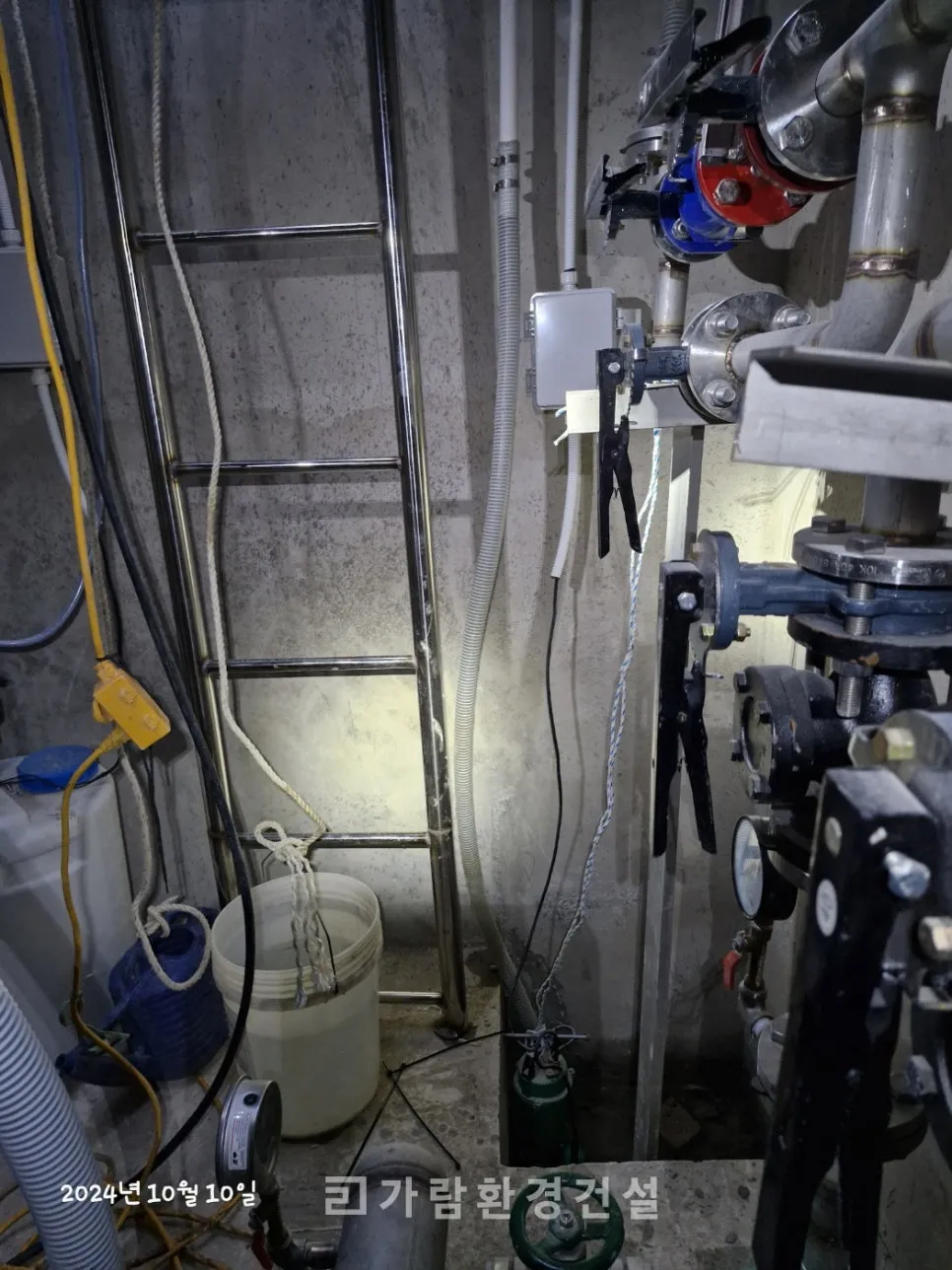

집수정

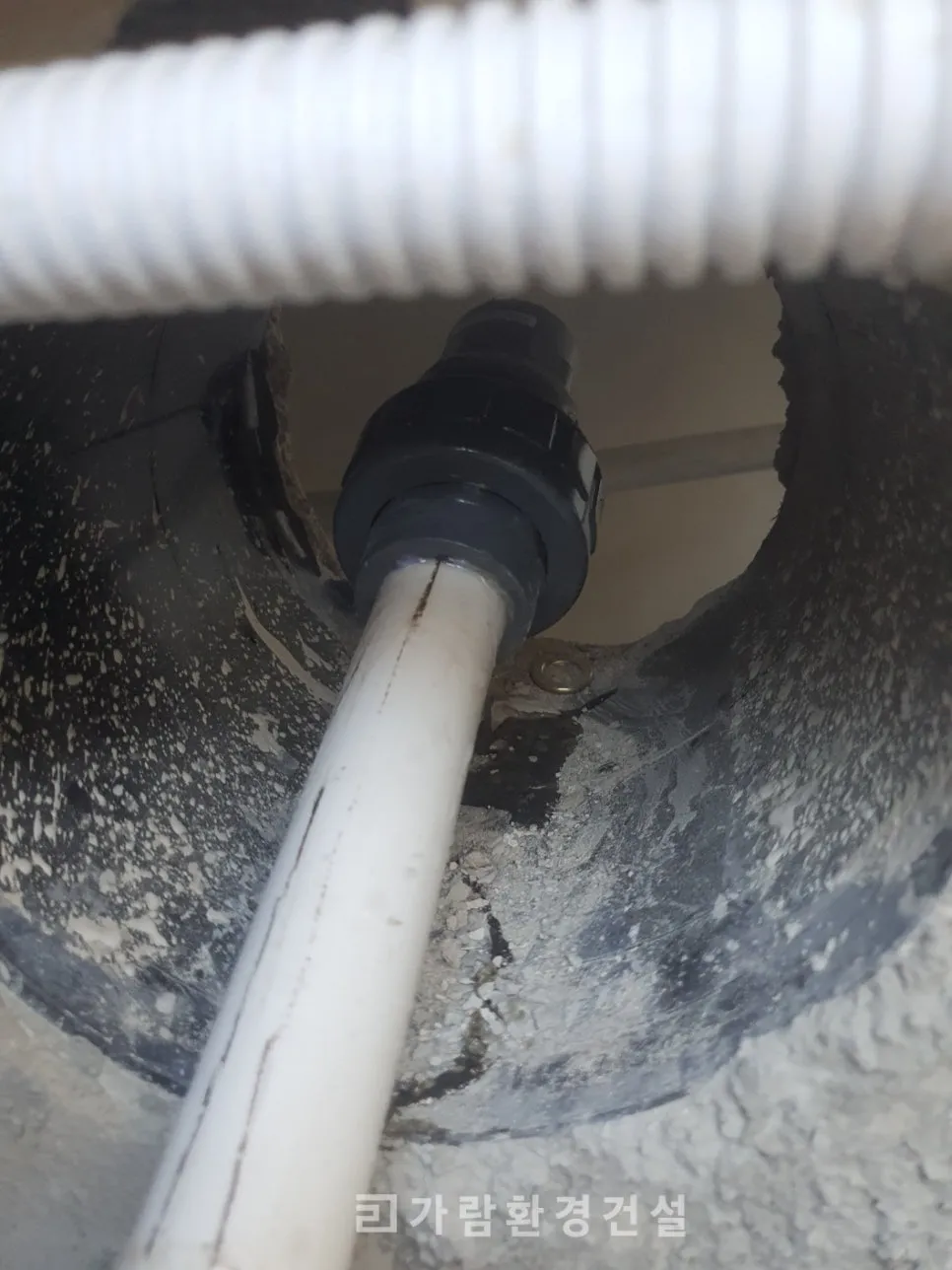

처리수를 모아 방류하는 집수정과 역류를 방지하는 체크밸브입니다.

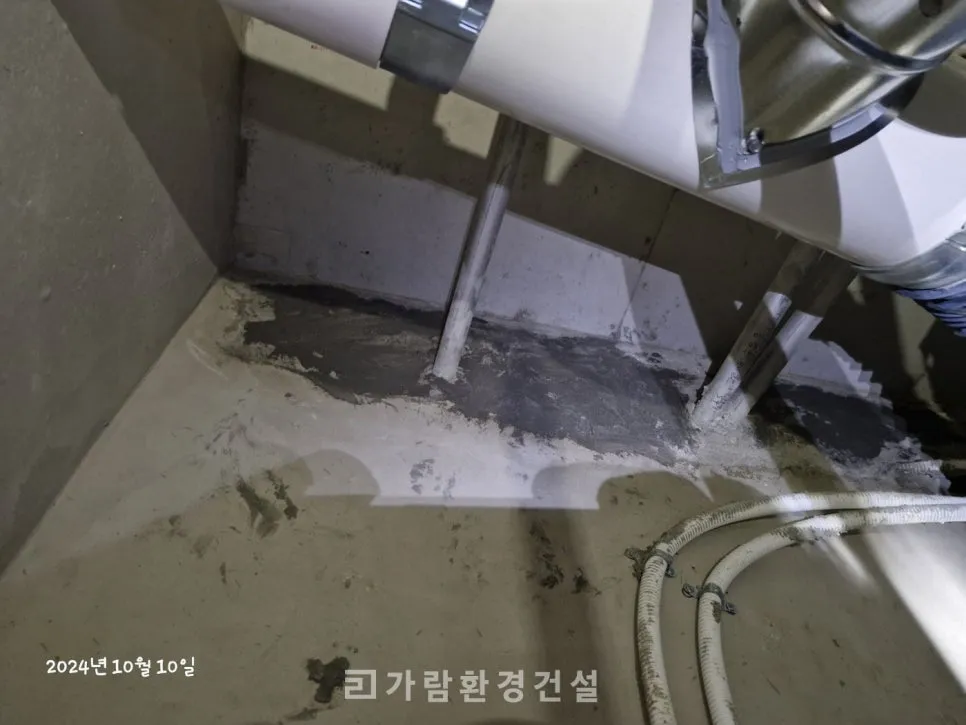

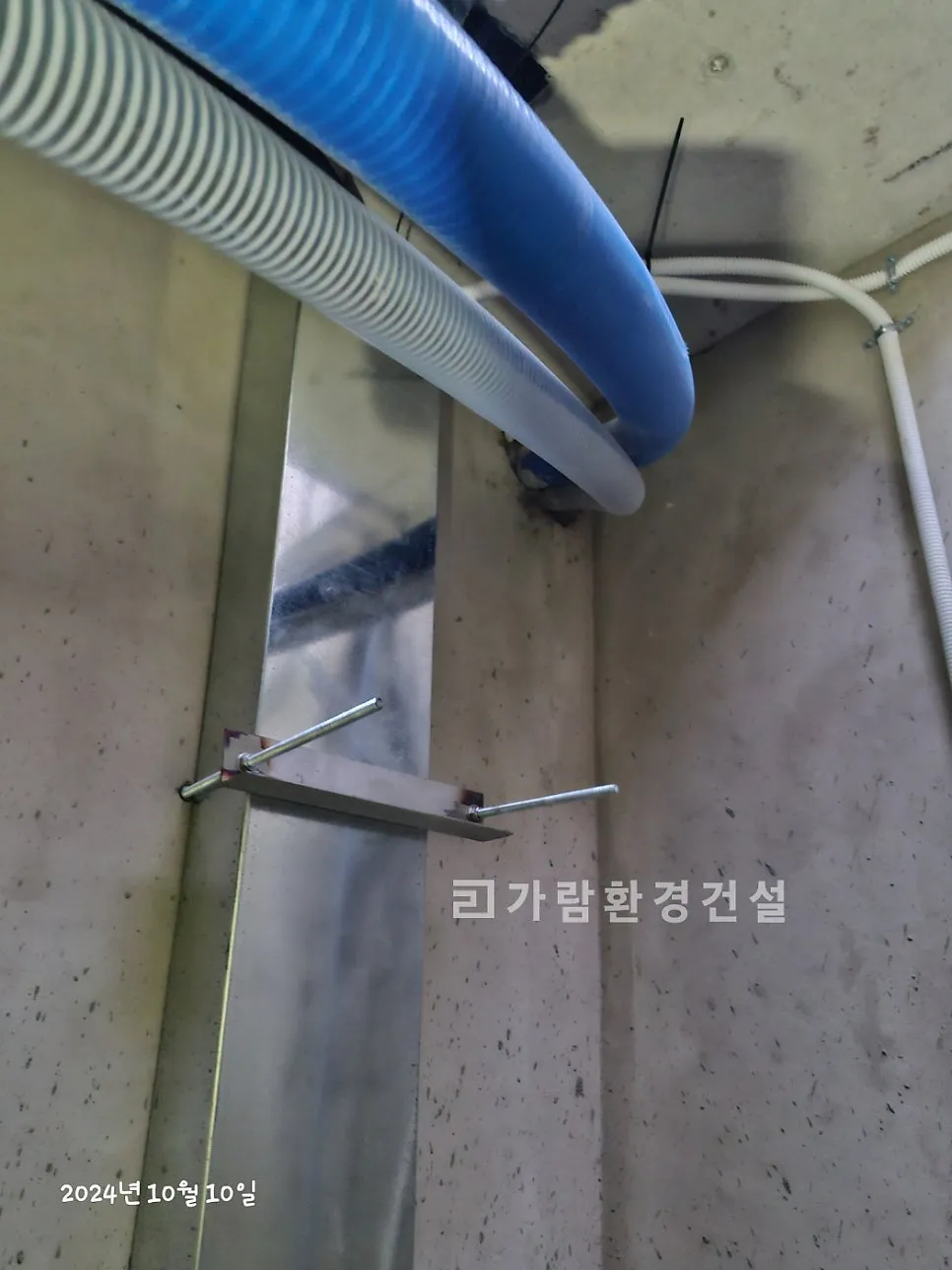

배관구
각 공정 간 배관이 집중되는 배관구입니다.

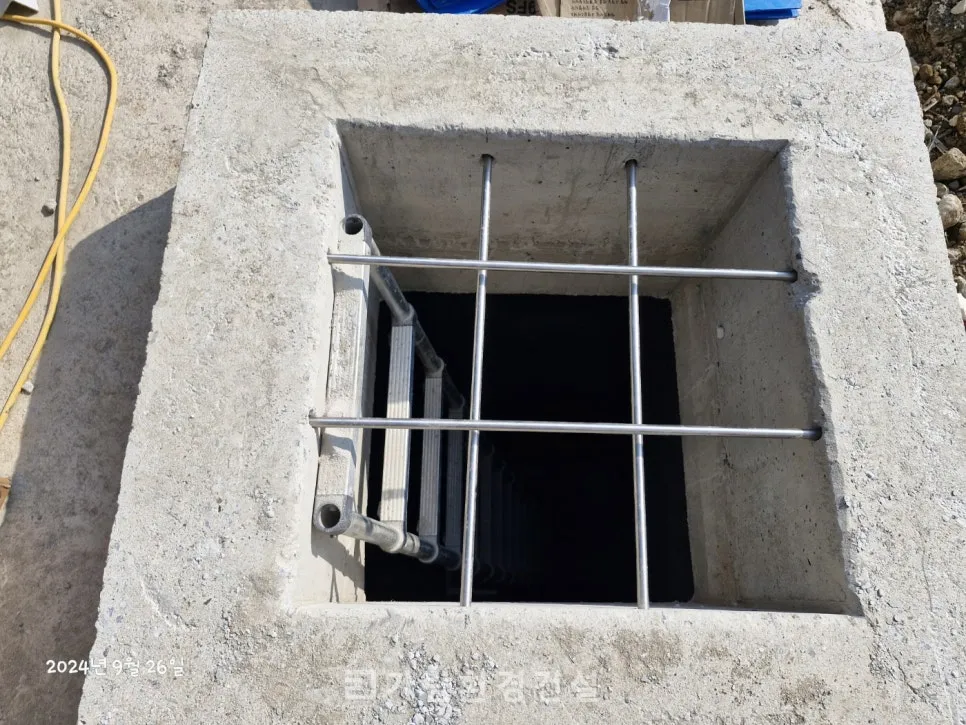

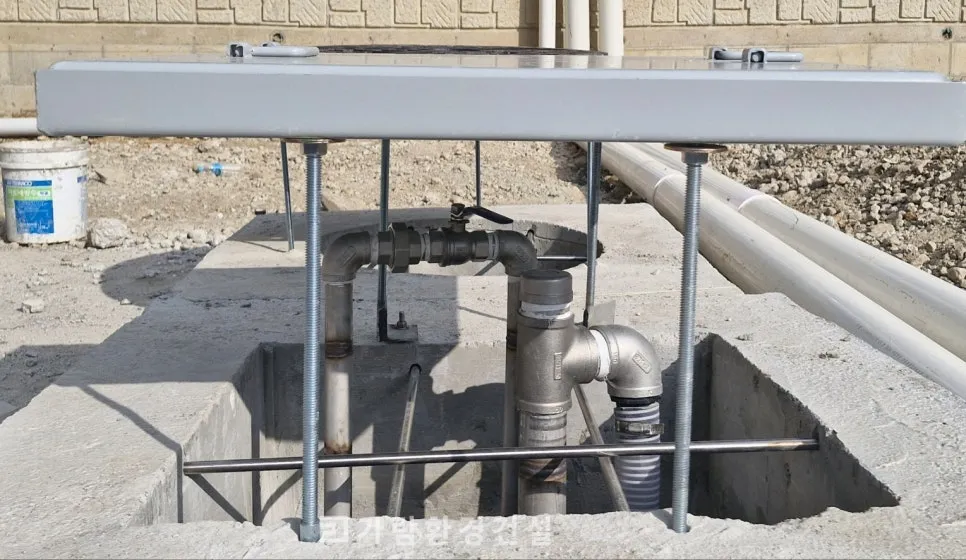

안전망 및 맨홀
이물질 유입 방지를 위한 안전망과 지하 처리시설 점검을 위한 맨홀입니다.

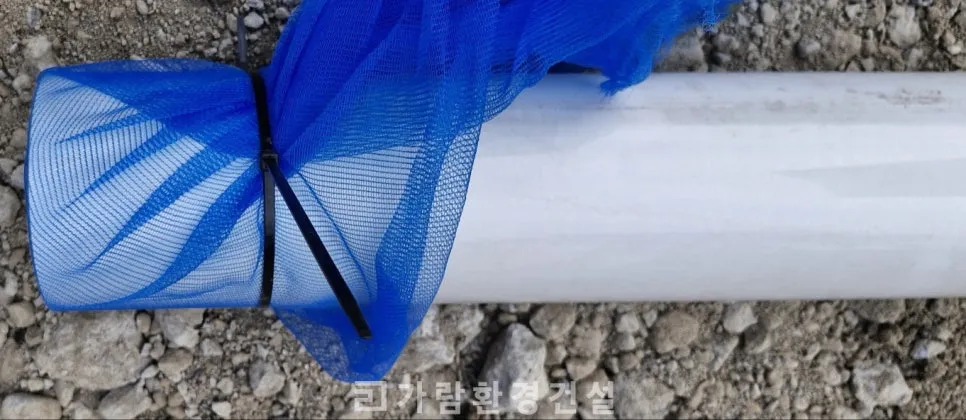

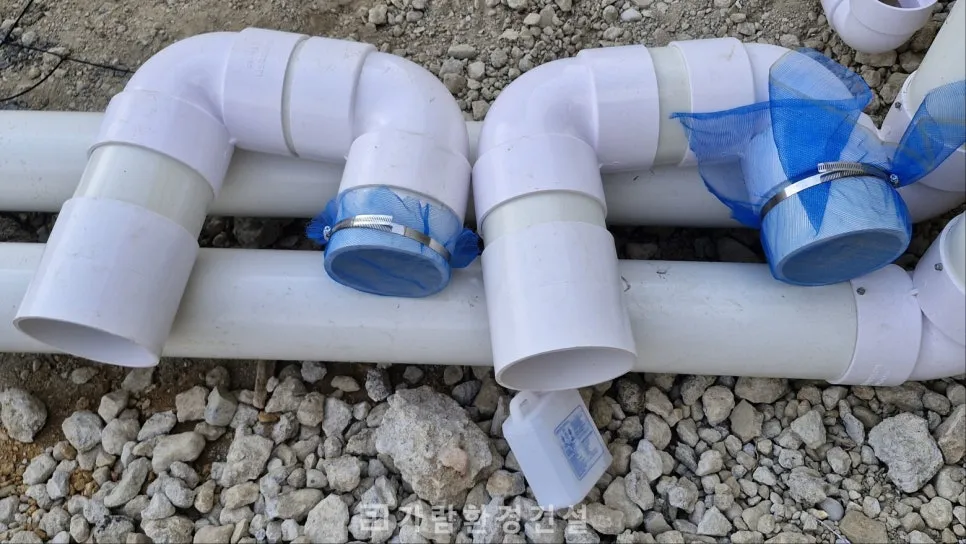

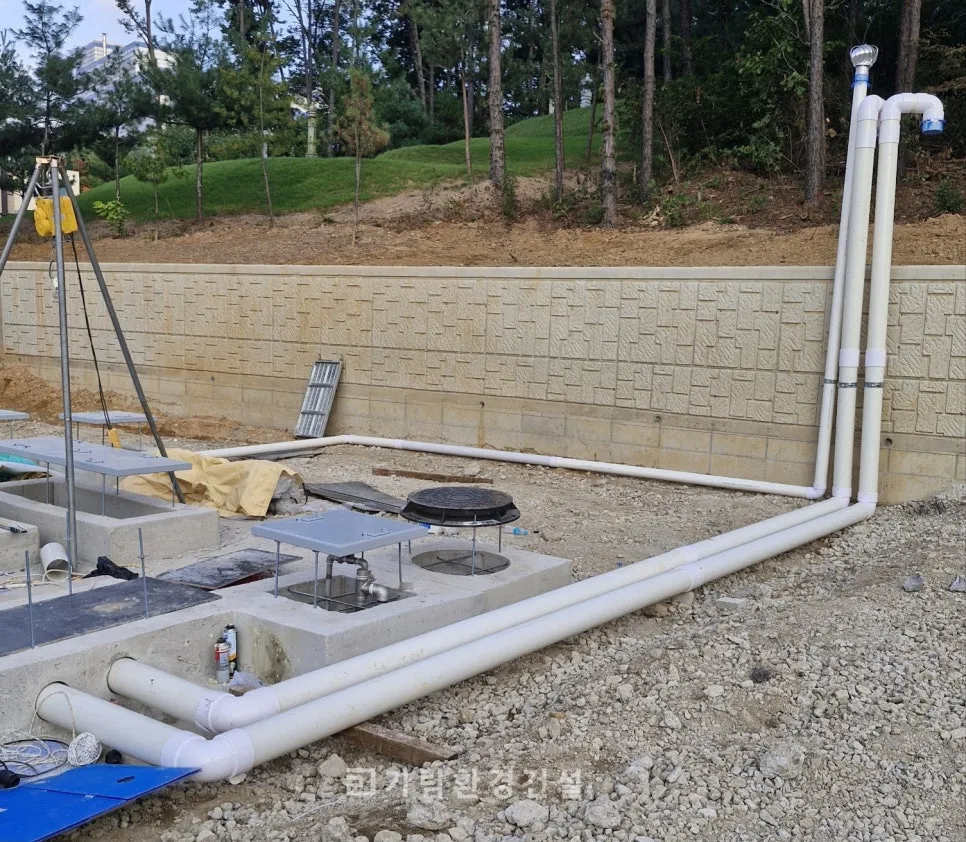

환기구 및 덕트
자연 환기를 위한 환기구와 덕트 배관입니다. 모기장을 설치하여 해충 유입을 방지합니다.
