경기도 평택시 칠괴동에 일 처리용량 90㎥ 규모의 MBR(막분리활성슬러지) 오수처리시설을 설치한 공사입니다. 터파기 등 토목공사부터 기계설비, 분리막, 전기제어반까지 전 공정을 설계하고 시공하였습니다.

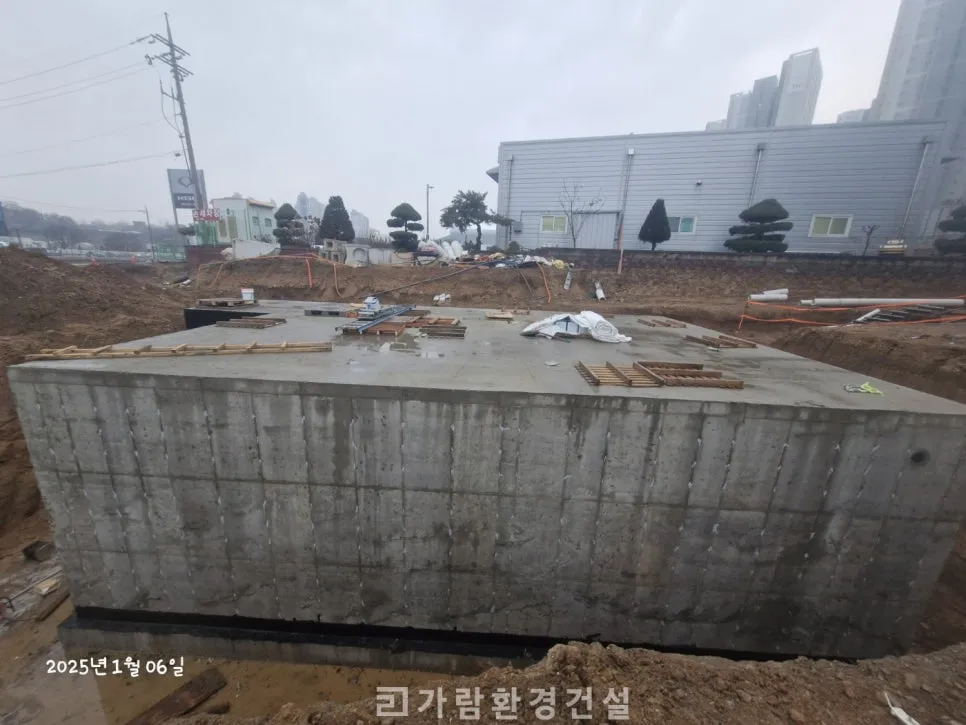

토목공사

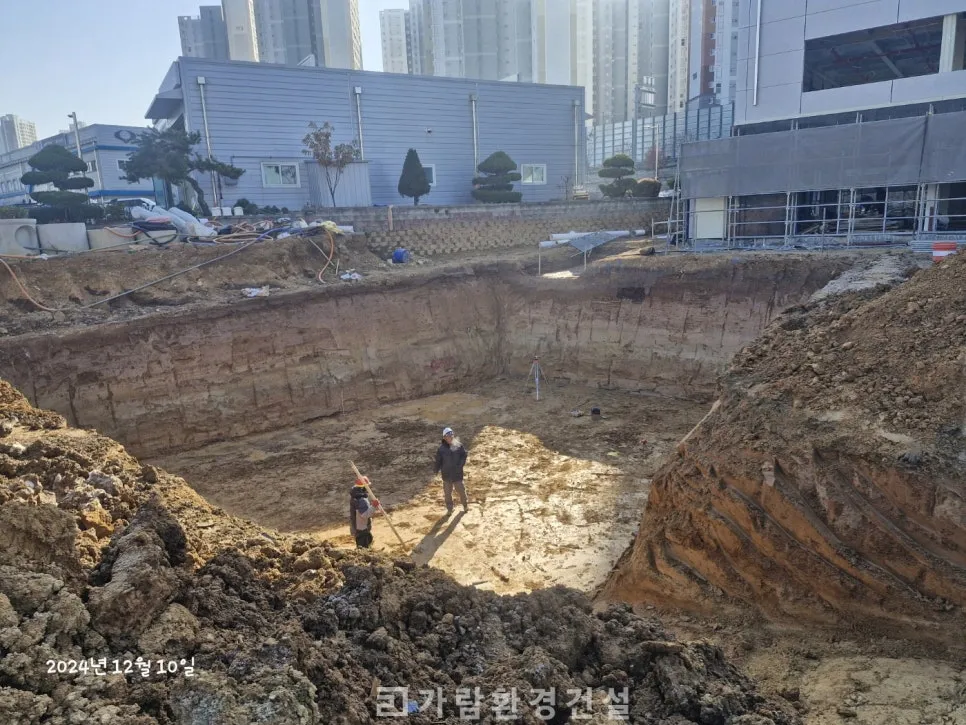

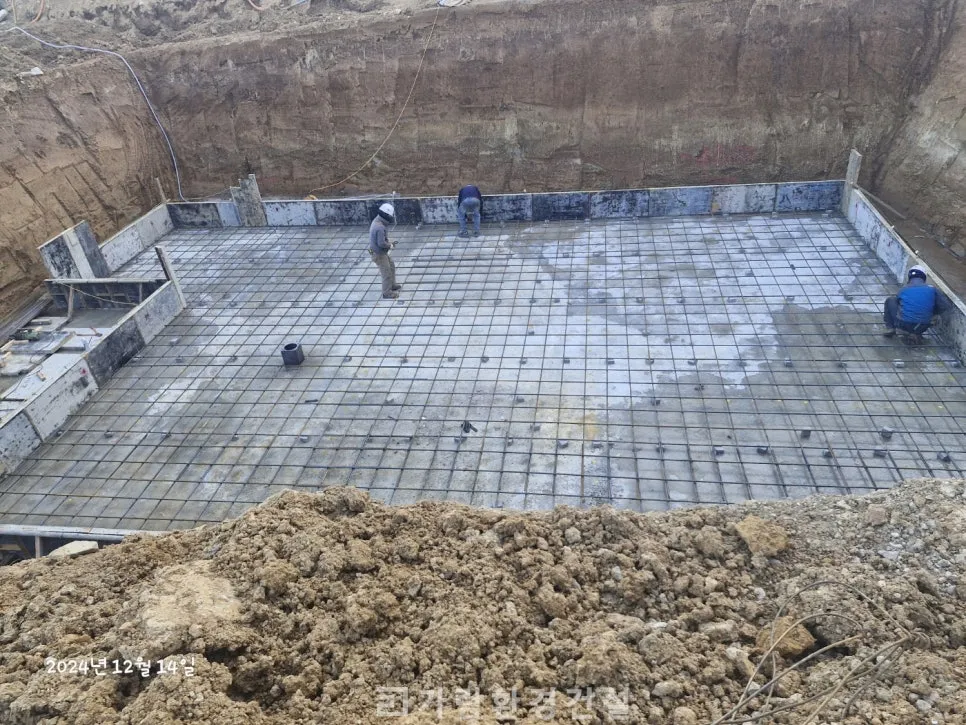

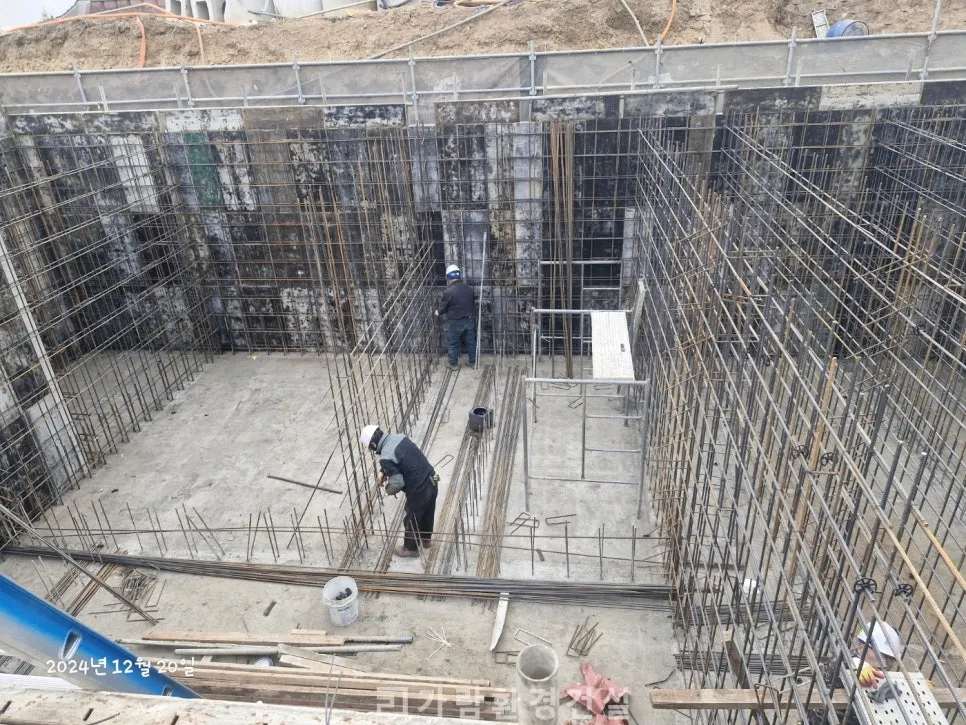

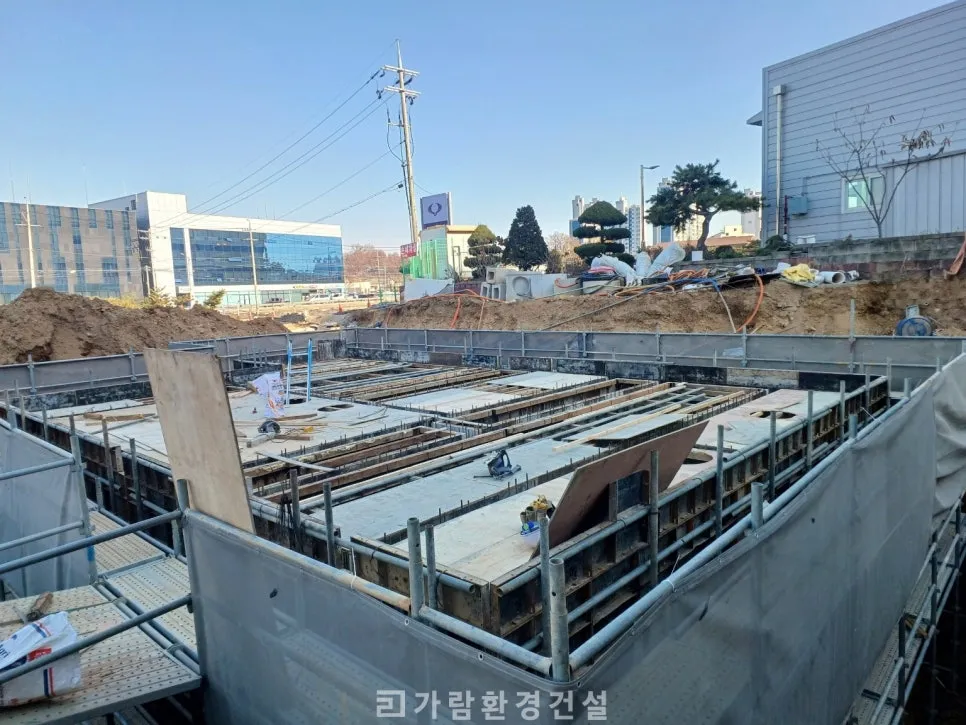

처리시설의 기초가 되는 토목공사입니다. 터파기, 기초 철근, 철근공사, 슬리브 작업, 폼 작업을 거쳐 구조체를 완성하였습니다.

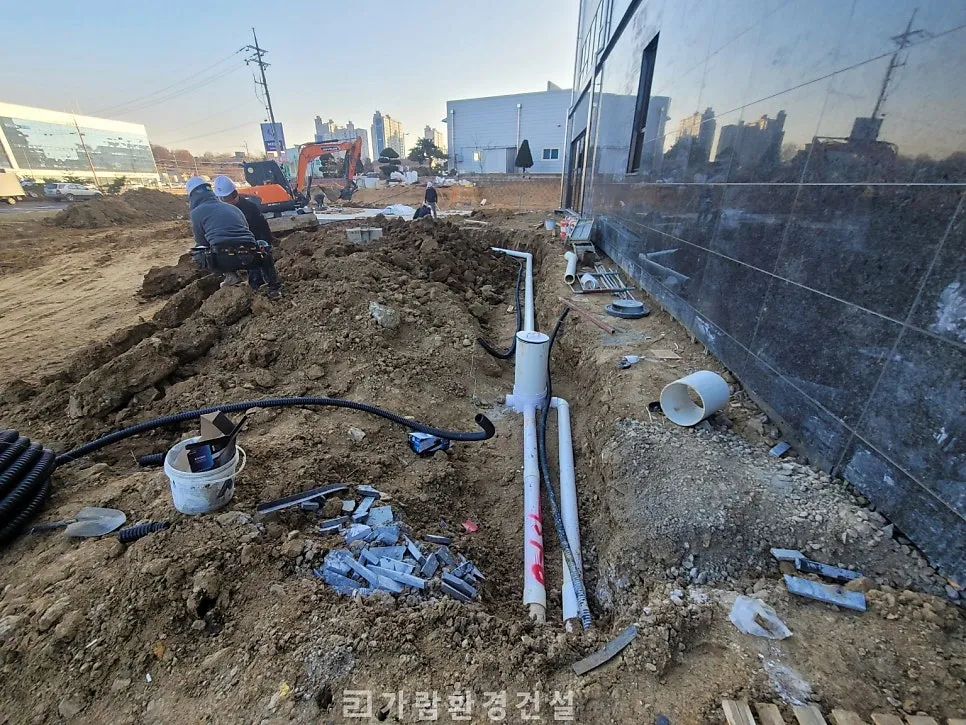

유입라인 집수정
오수가 처리시설로 유입되는 시작점인 집수정입니다. 유입 오수를 모아 전처리 공정으로 이송합니다.

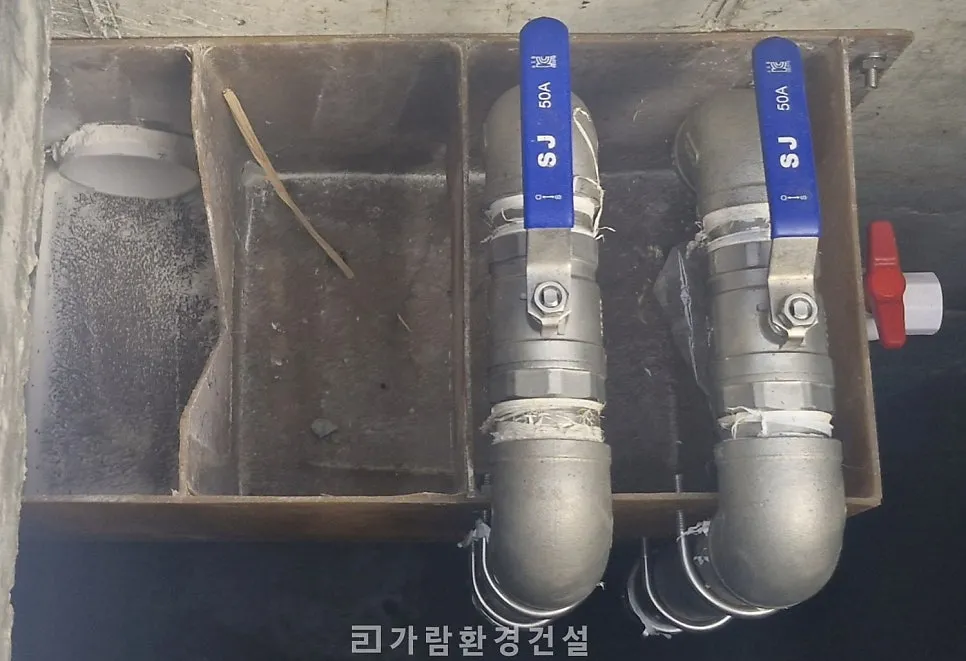

계량조
유입 오수의 유량을 측정하고 조절하는 계량조입니다.

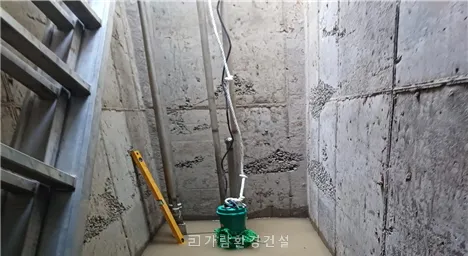

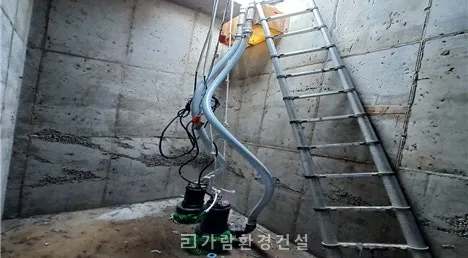

유량펌프 및 교반펌프
유량을 조절하여 이송하는 유량펌프와 처리조 내 오수를 균일하게 혼합하는 교반펌프입니다.

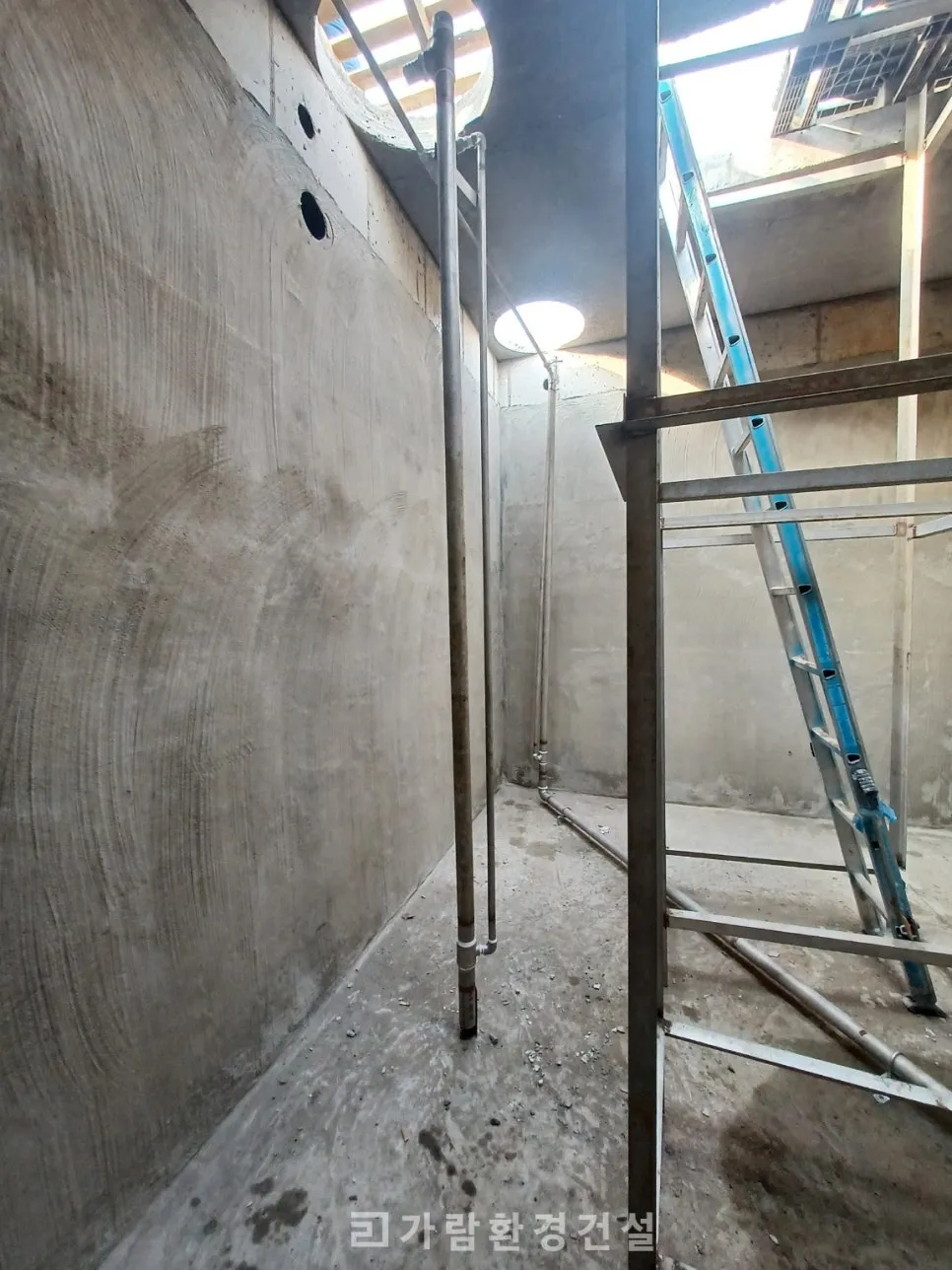

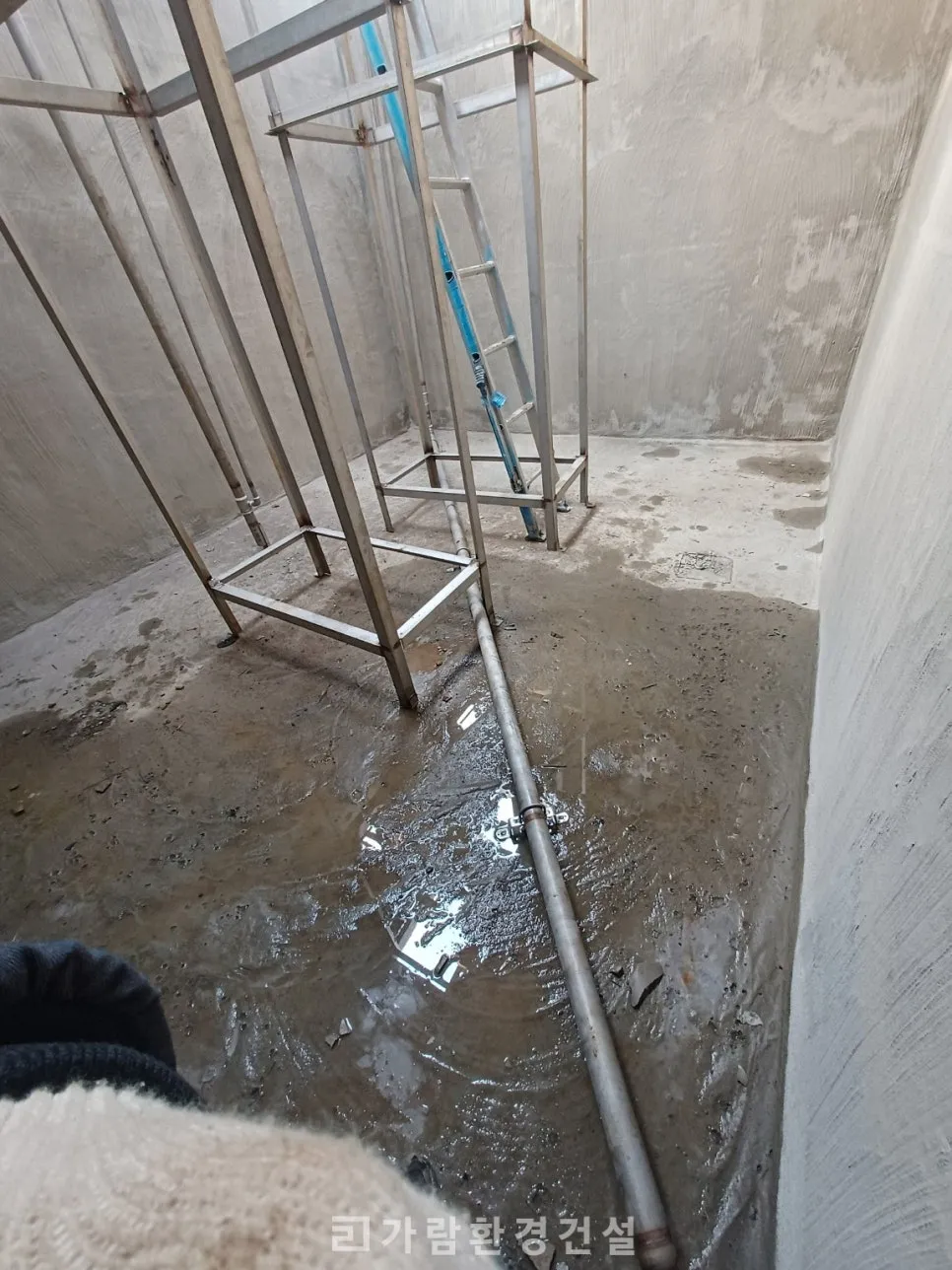

분리막조 리프트
분리막 모듈의 인양과 점검을 위한 리프트 설비입니다. 무거운 분리막을 안전하게 들어올릴 수 있습니다.

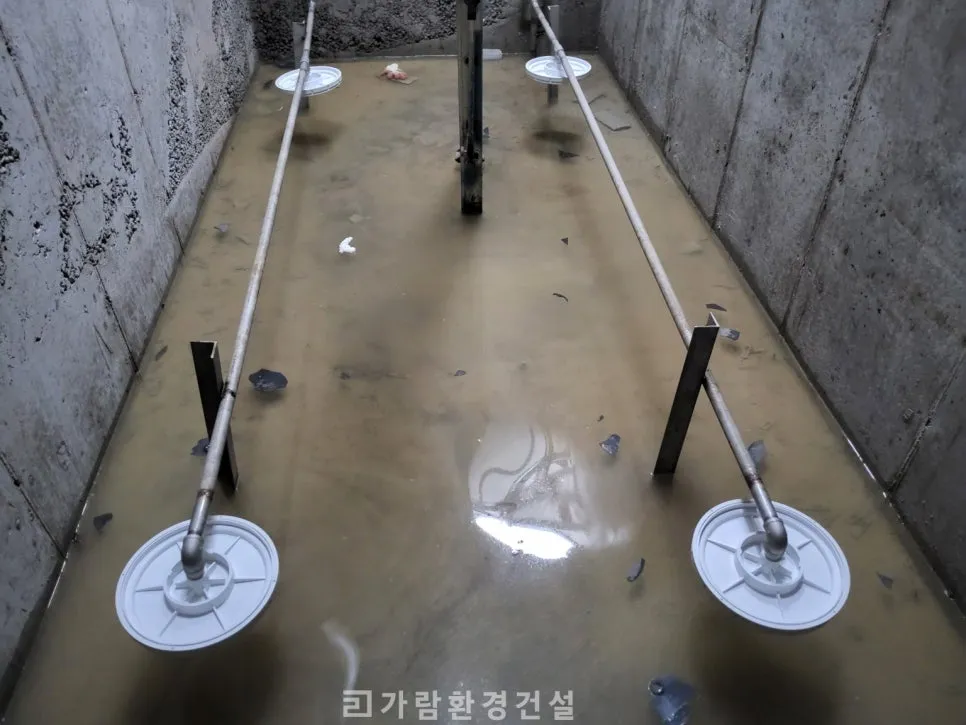

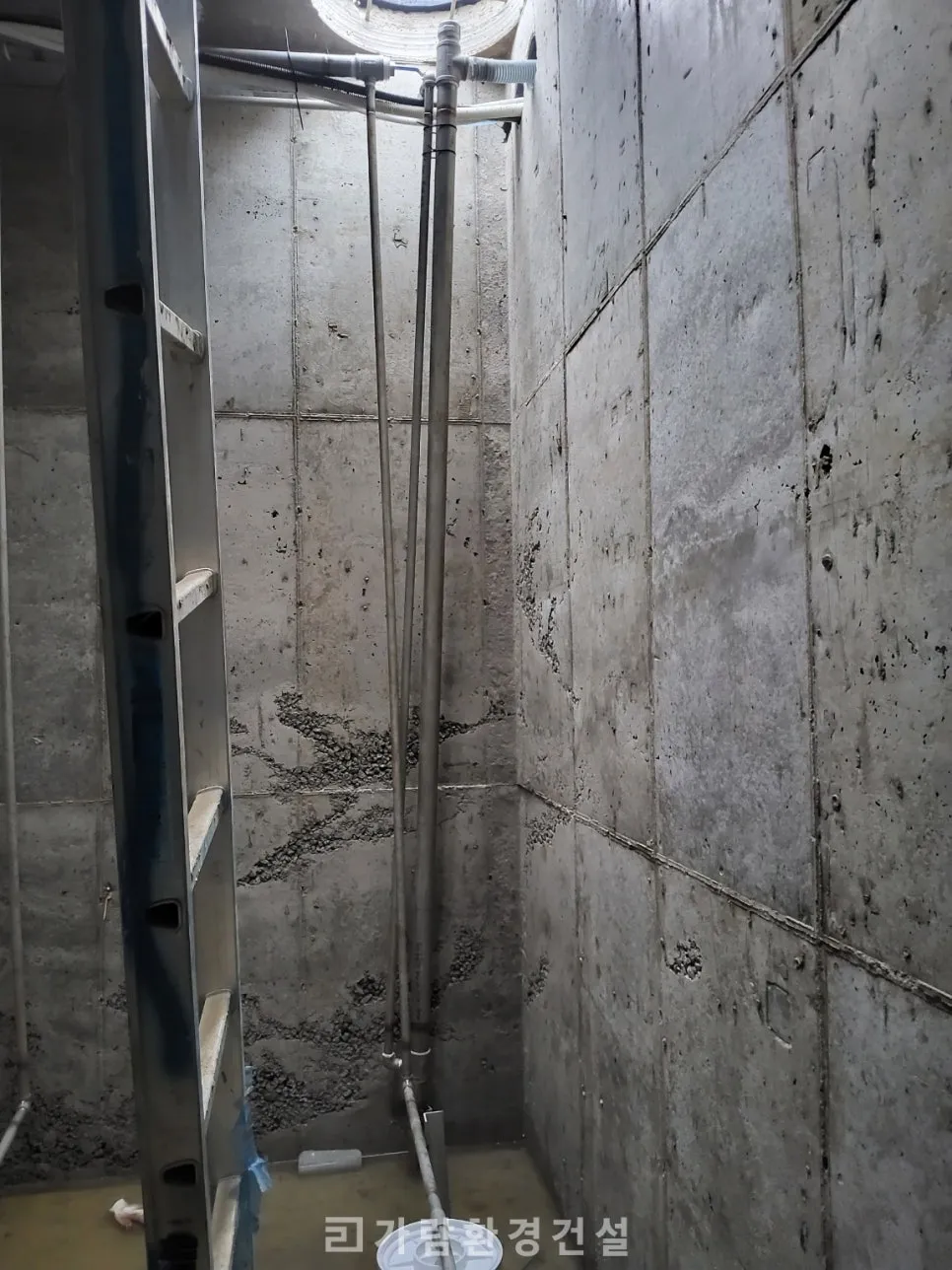

폭기조 설비
폭기조의 반송 리프트와 산기관입니다. 산기관이 미세한 기포를 고르게 분산시켜 미생물의 활성도를 유지합니다.

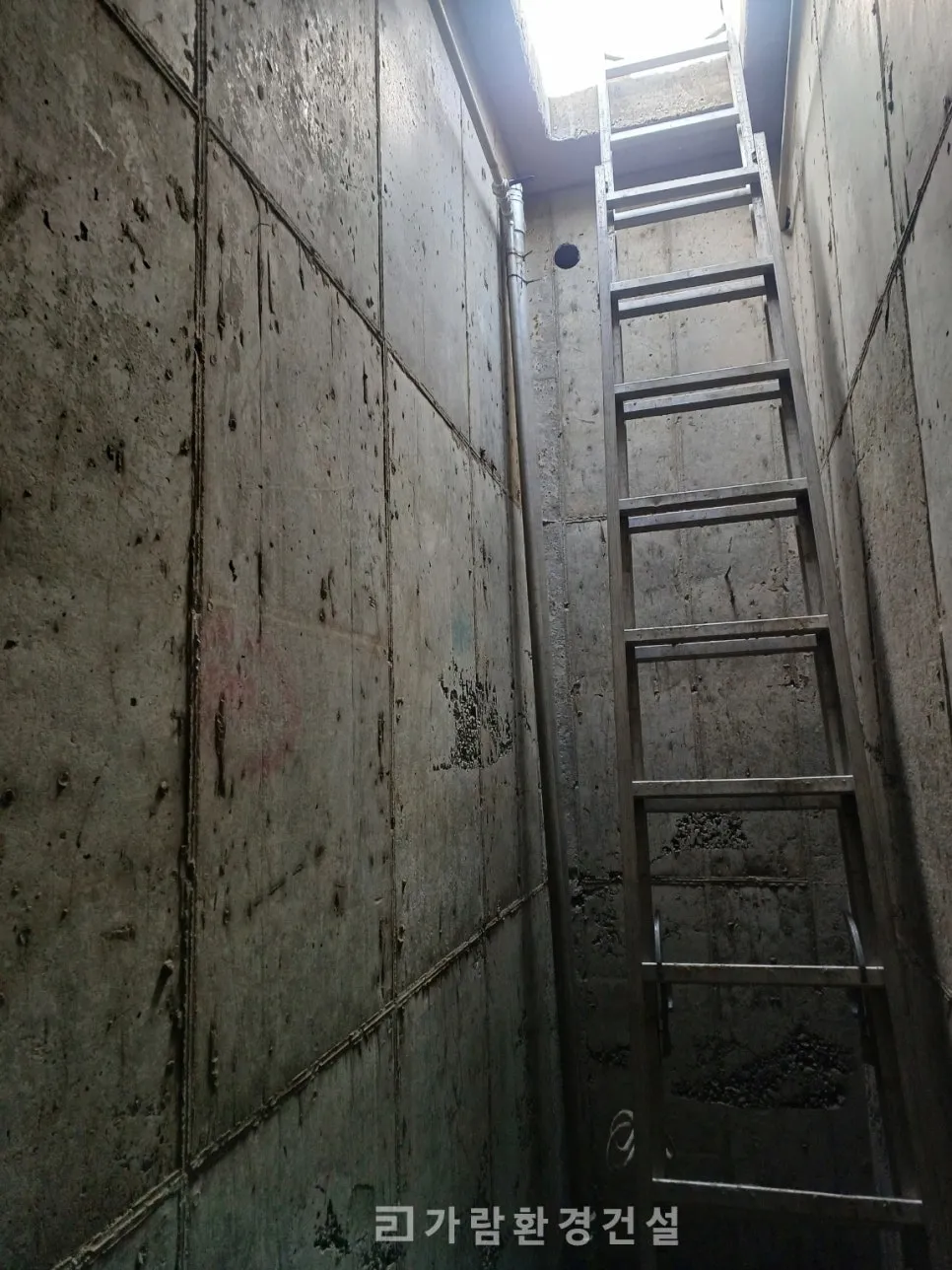

후탈질조 리프트
후탈질 공정에서 수중 장비의 인양을 위한 리프트입니다.

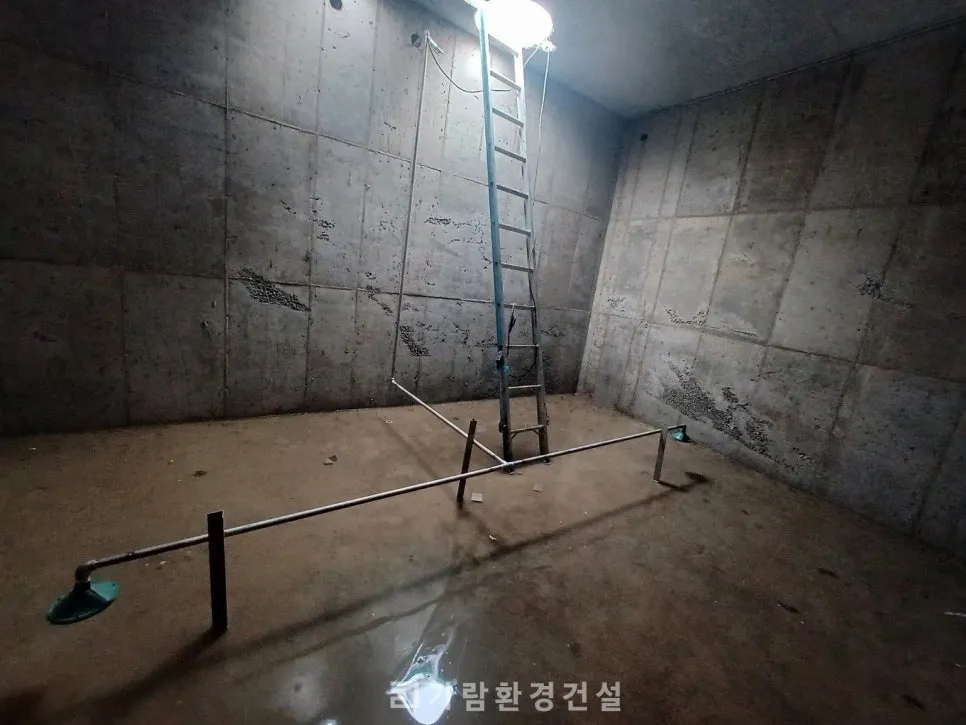

농축조 산기관
잉여 슬러지를 농축하는 조에 설치된 산기관입니다. 공기 공급으로 슬러지의 부패를 방지합니다.

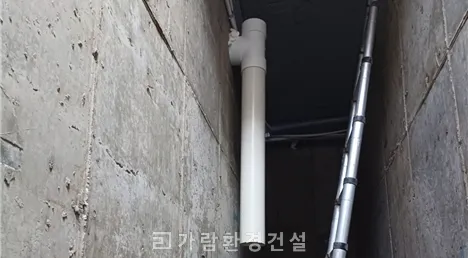

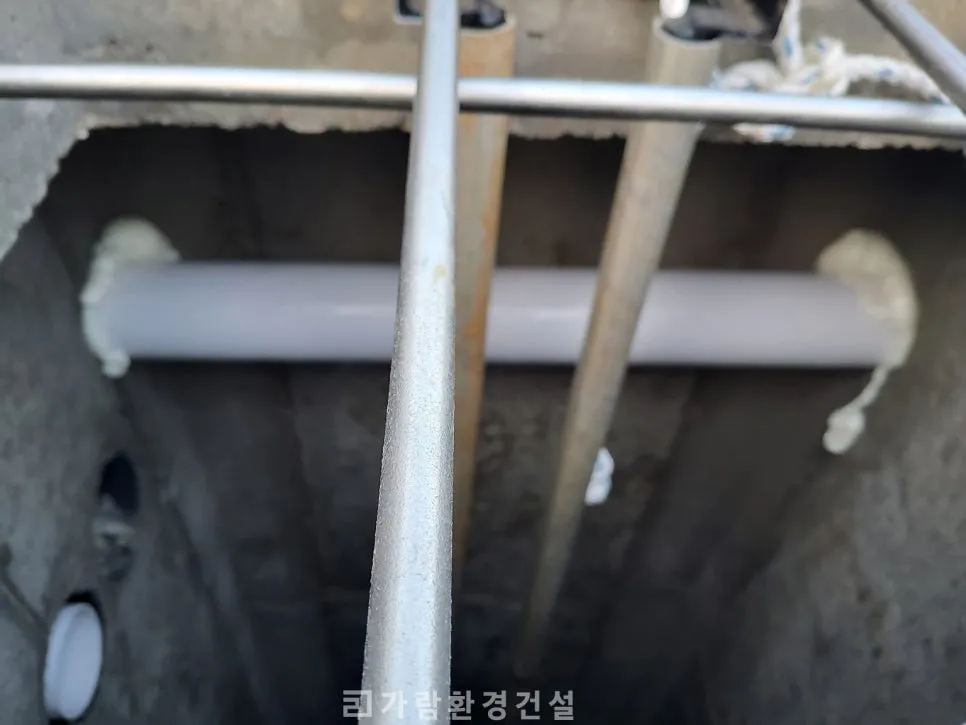

이류관
처리조 간 오수와 상등수를 이송하는 이류관입니다.

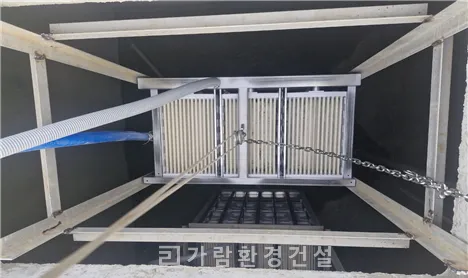

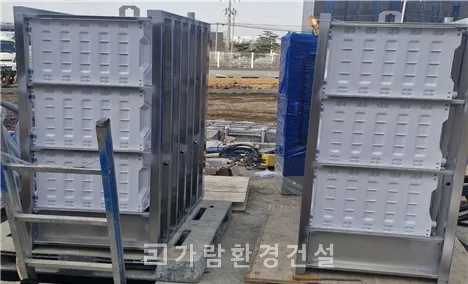

분리막 모듈
MBR 공법의 핵심인 분리막 모듈입니다. 프레임에 분리막을 정밀하게 안착시켜 균일한 여과 성능을 확보하였습니다.

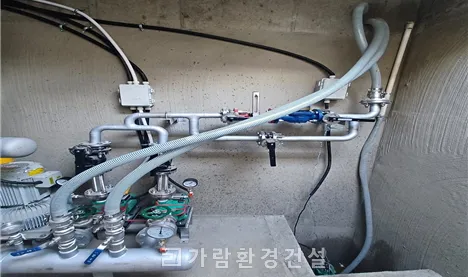

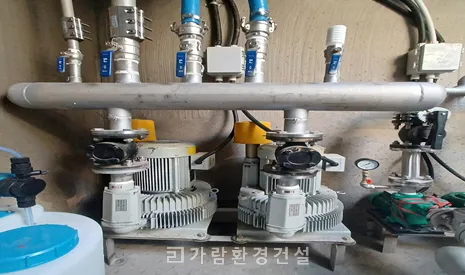

브로워 및 자흡펌프
호기조와 분리막조에 공기를 공급하는 브로워와 처리수를 흡입하여 방류하는 자흡펌프입니다.

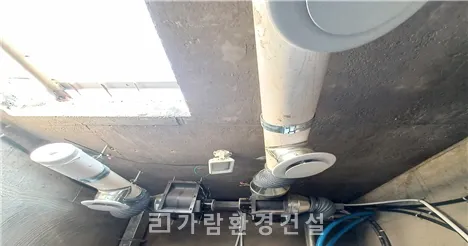

기계실 덕트
기계실 내부의 환기를 위한 덕트 배관입니다.

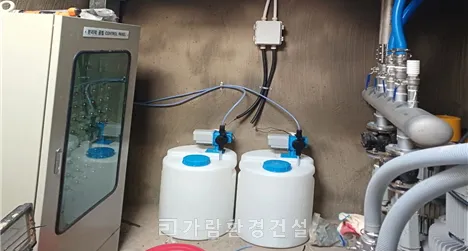

약품탱크
분리막 세정 및 수처리에 필요한 약품을 저장하고 정량 투입하는 탱크입니다.

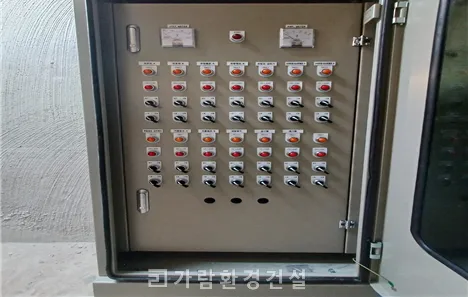

전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다.

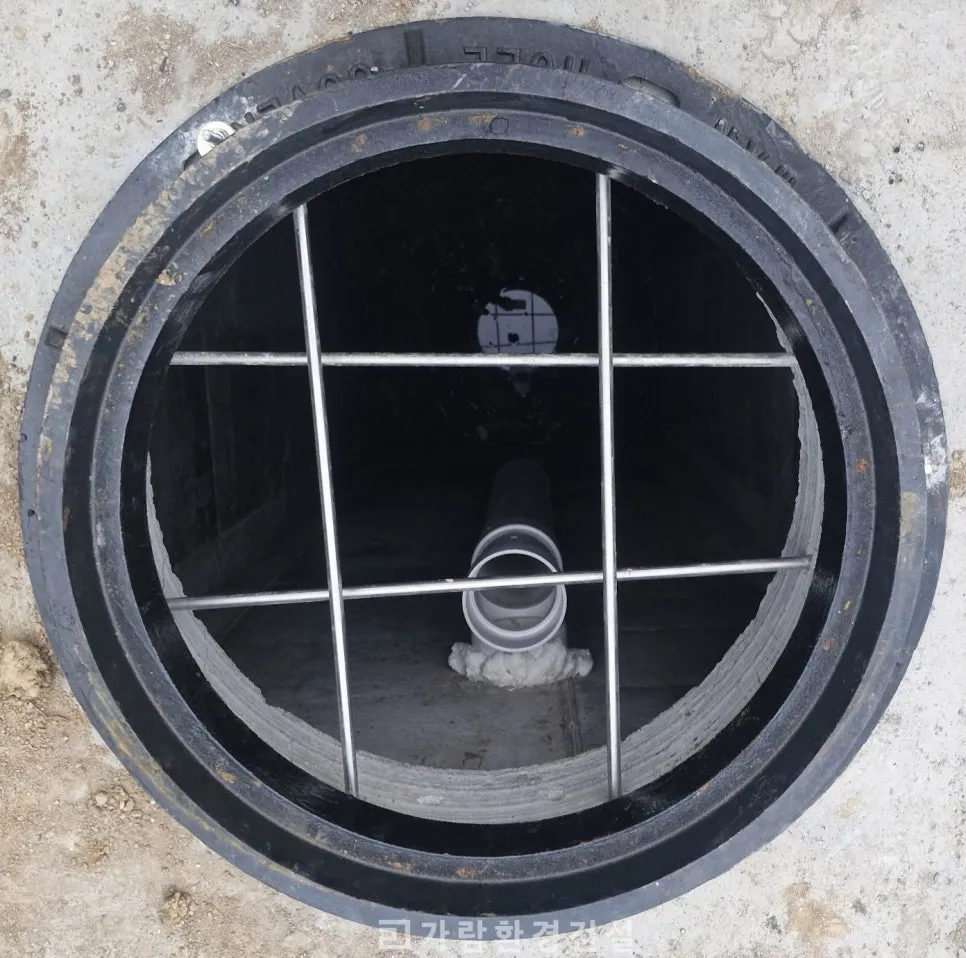

안전망
이물질 유입 방지 및 작업자 보호를 위한 안전망입니다.

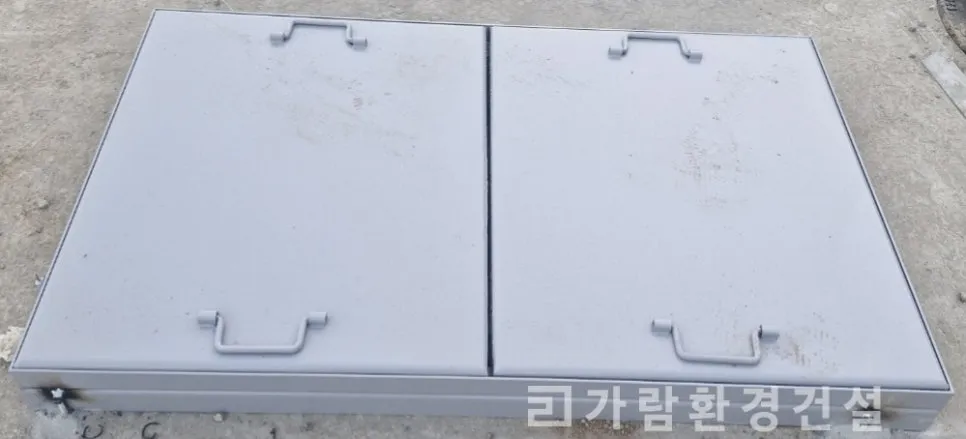

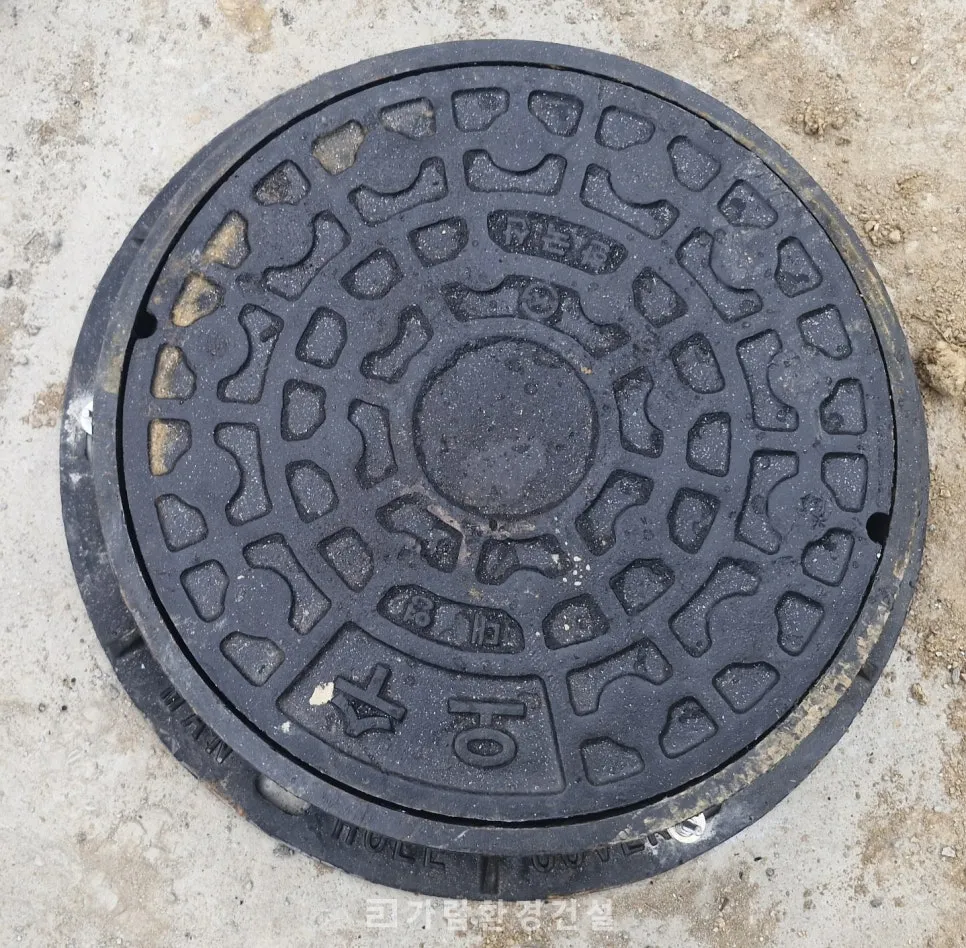

맨홀
지하 처리시설의 점검과 유지보수를 위한 사각맨홀과 원형맨홀입니다.

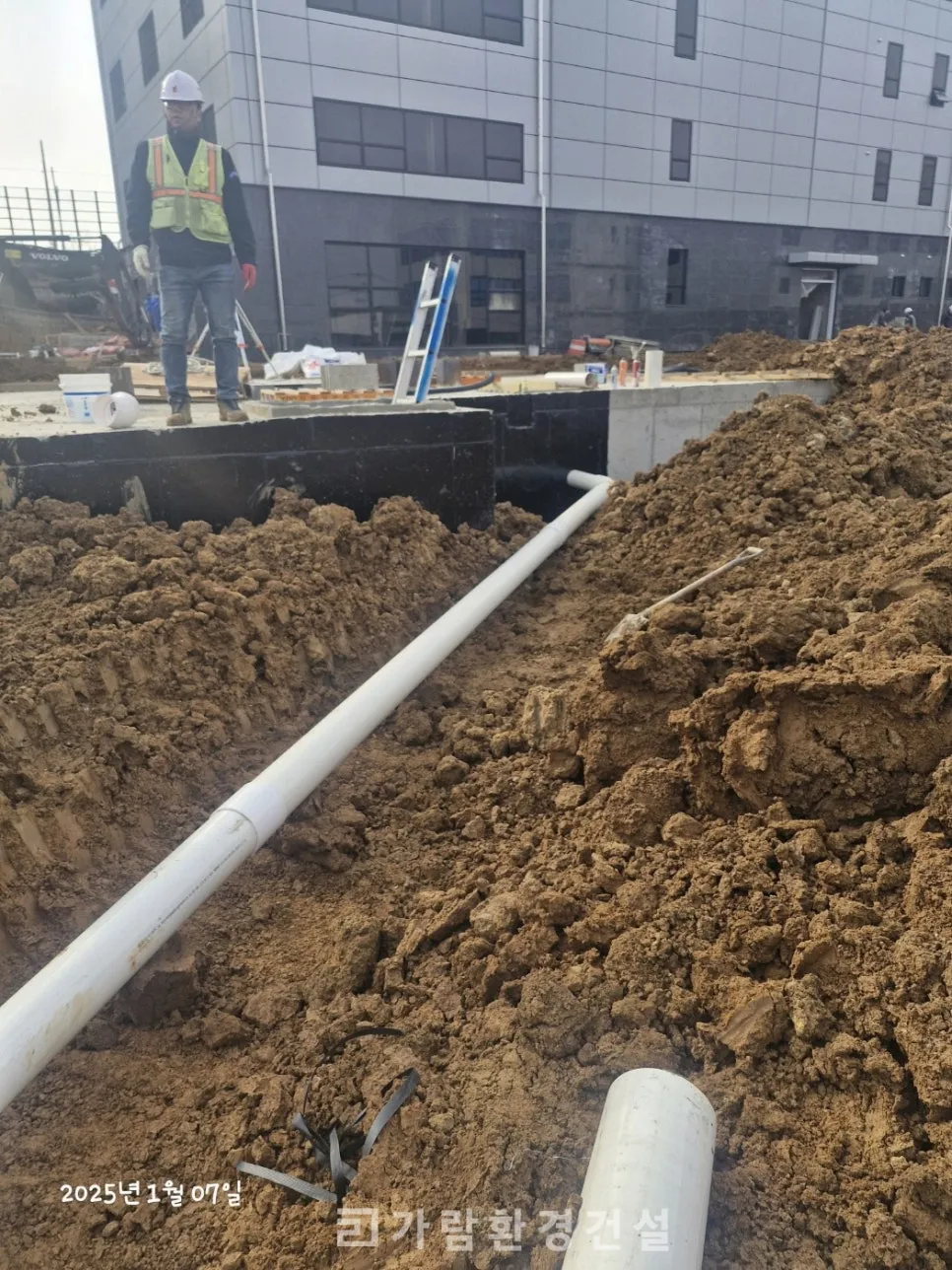

유출배관
최종 처리가 완료된 방류수를 외부로 배출하는 유출배관입니다.

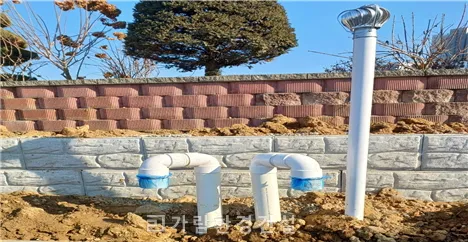

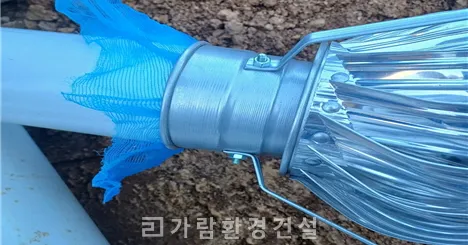

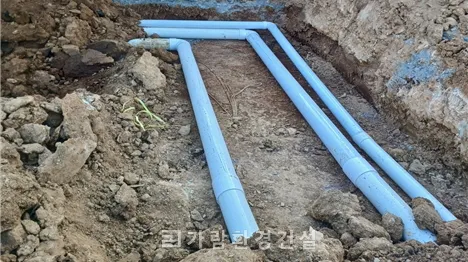

환기구
지하 처리시설의 자연 환기를 위한 환기구입니다. 모기장을 설치하여 해충 유입을 방지합니다.

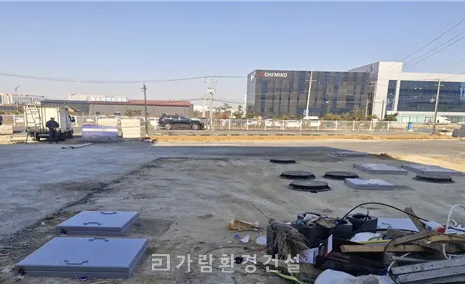

상부 전경
모든 설비 설치가 완료된 처리시설 상부 전경입니다. 맨홀, 환기구, 배관이 체계적으로 정리되어 있습니다.
