경기도 평택시에 일 처리용량 60㎥ 규모의 MBR(막분리활성슬러지) 오수처리시설을 설치한 공사입니다. MBR은 활성슬러지 공법과 막여과 기술을 결합하여 고품질의 처리수를 얻을 수 있는 공법으로, 설치 공간이 적게 필요하여 효율적입니다.

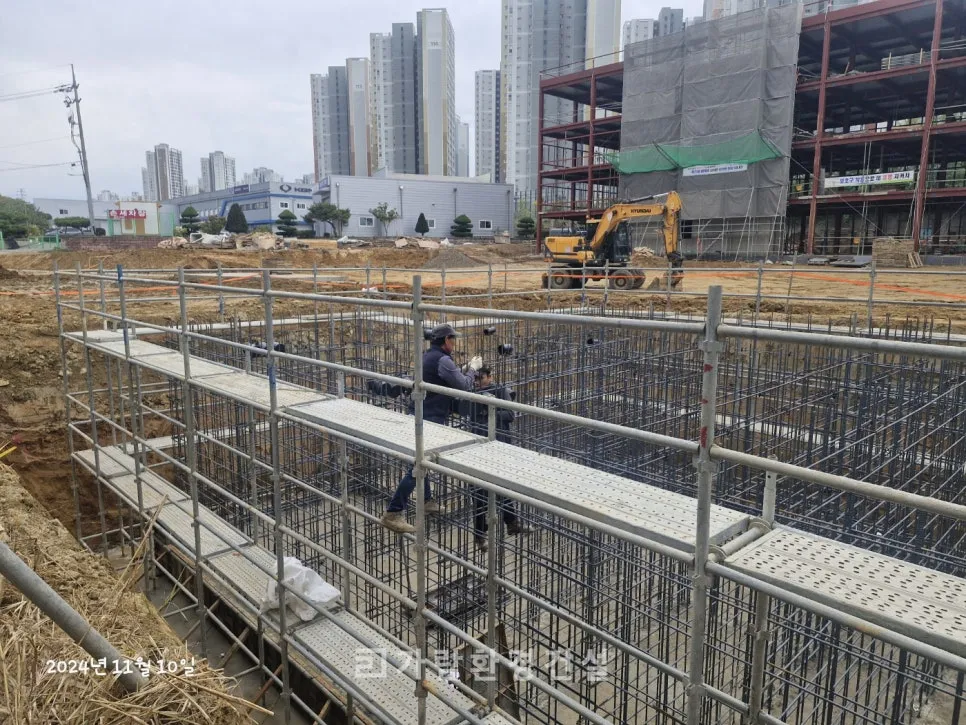

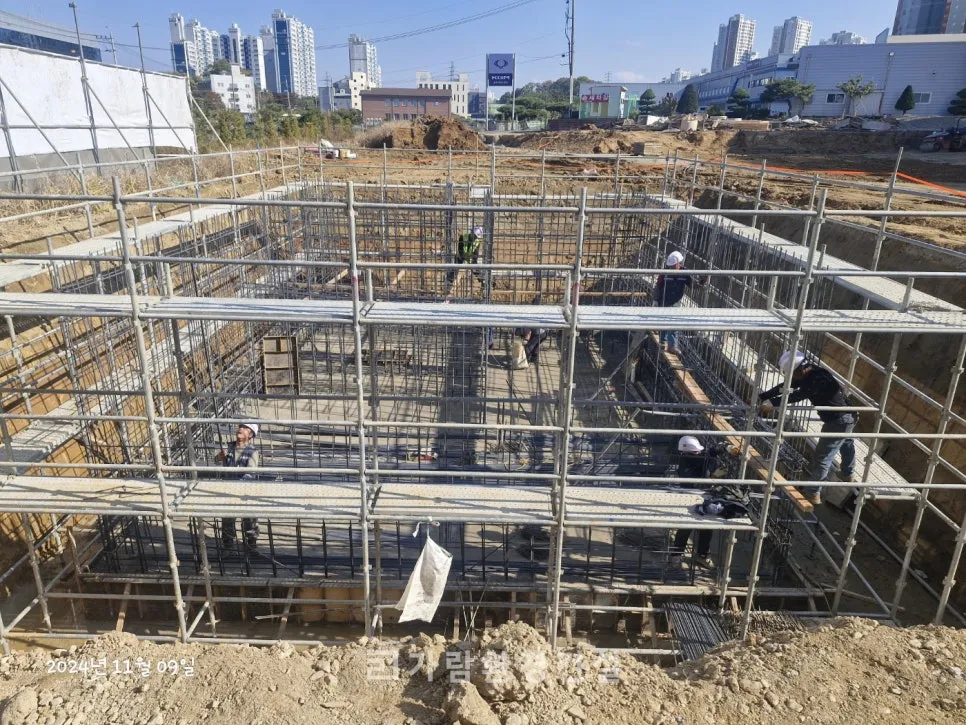

토목공사

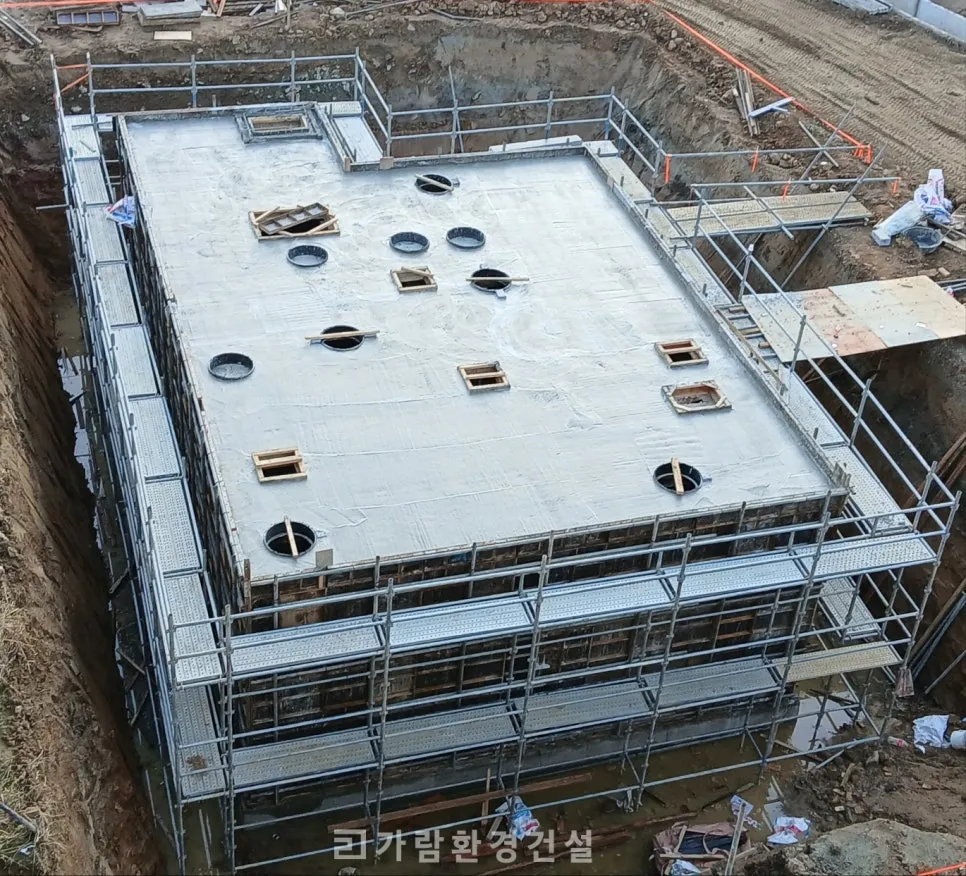

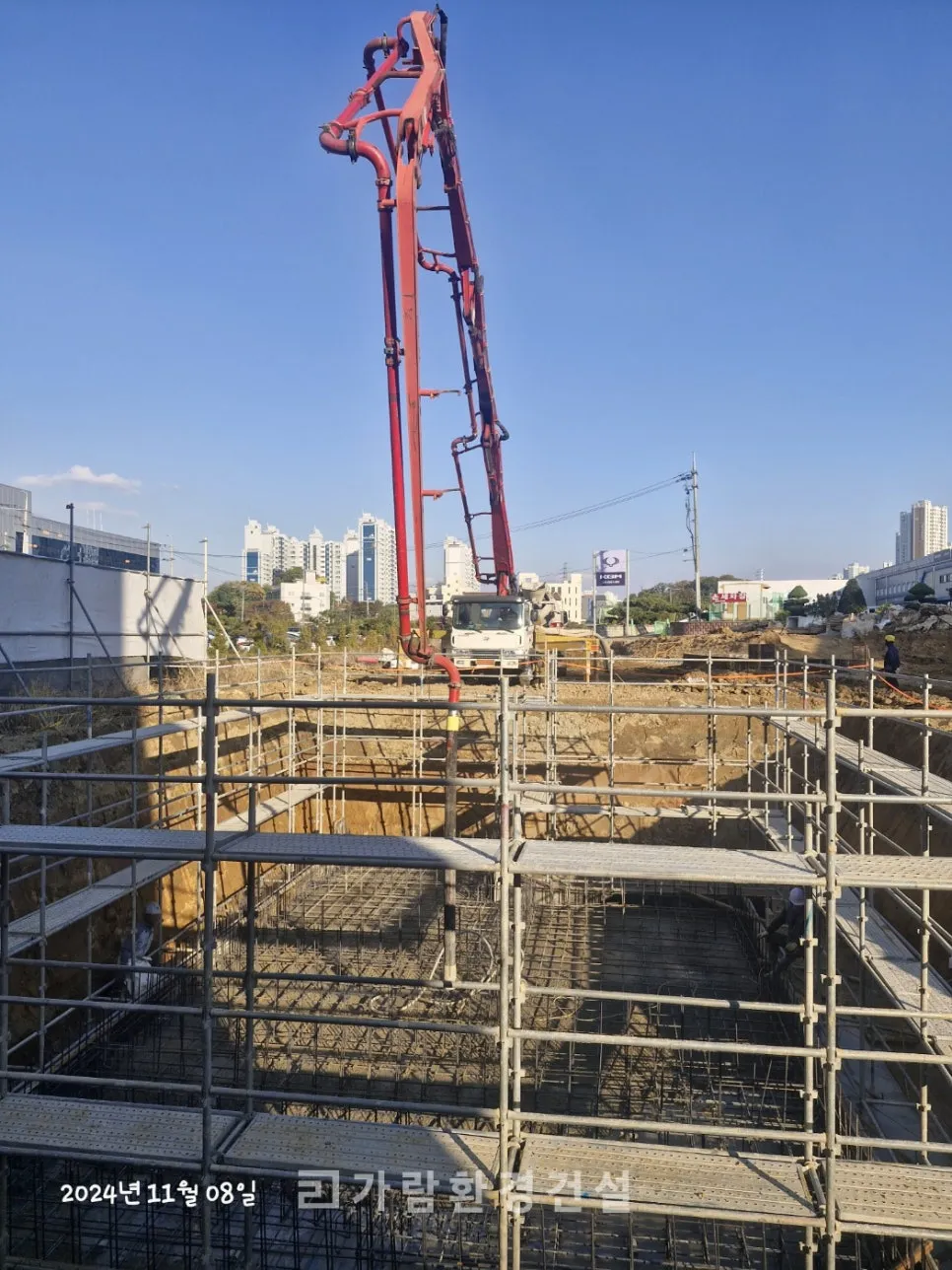

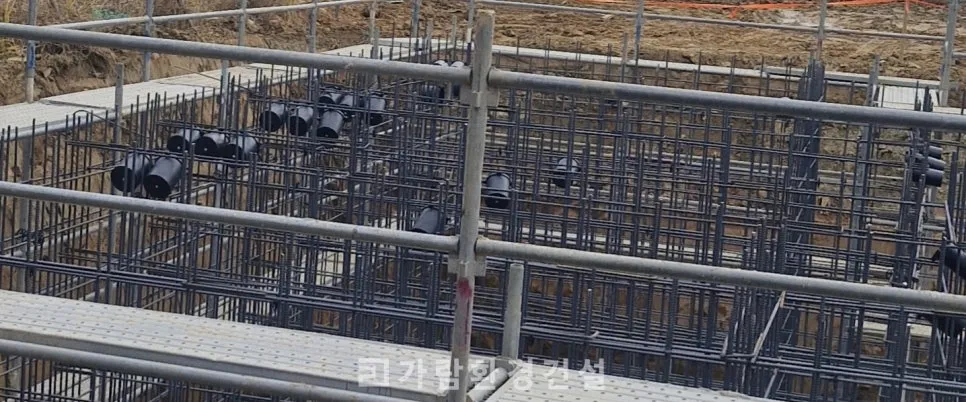

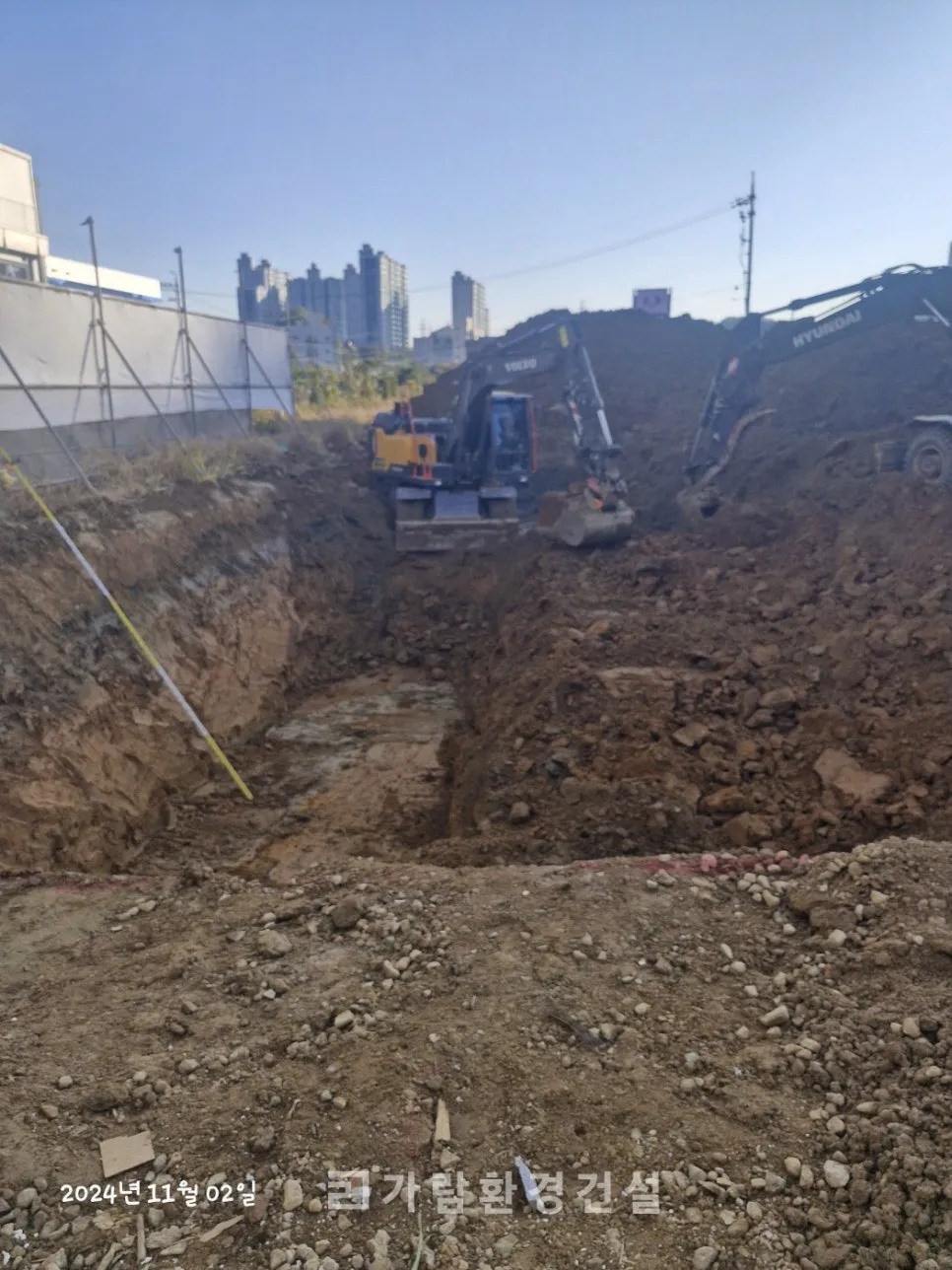

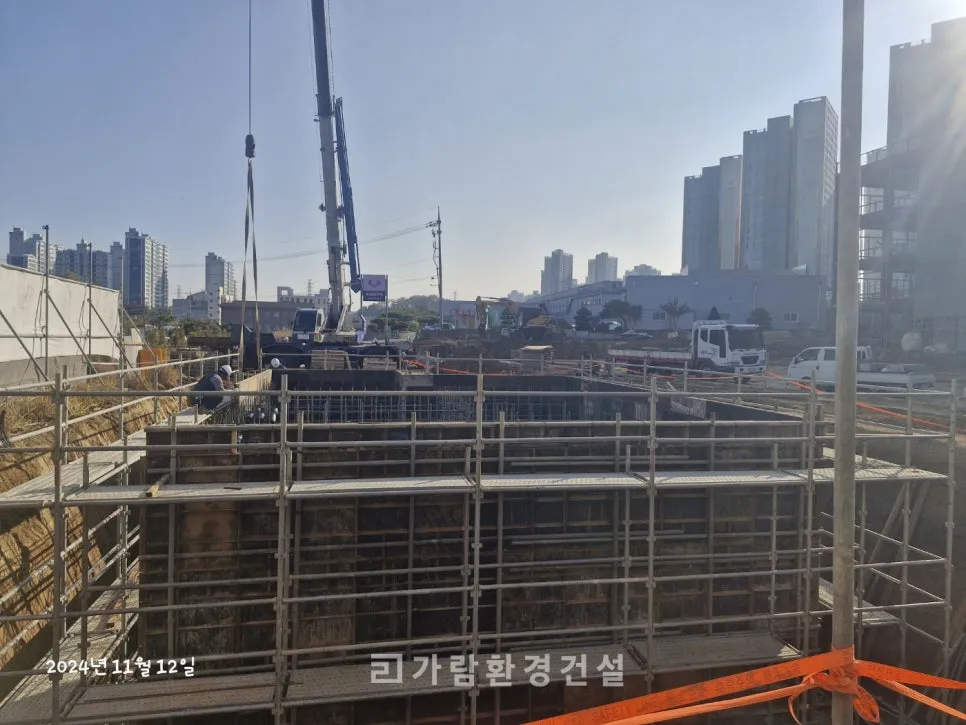

처리시설의 기초가 되는 토목공사입니다. 터파기, 기초 버림, 철근 작업, 폼 작업, 슬리브 작업을 거쳐 구조체를 완성하였습니다.

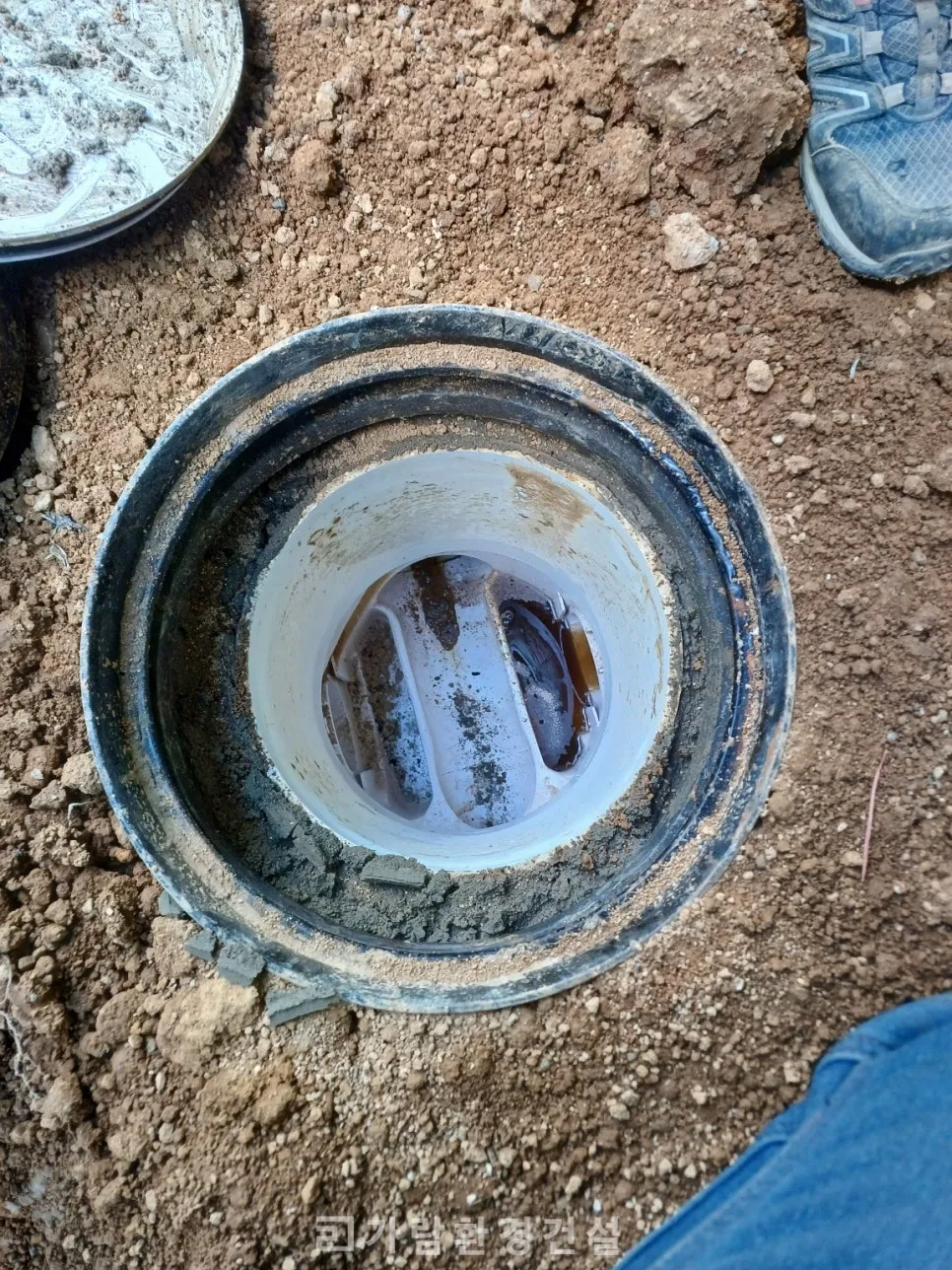

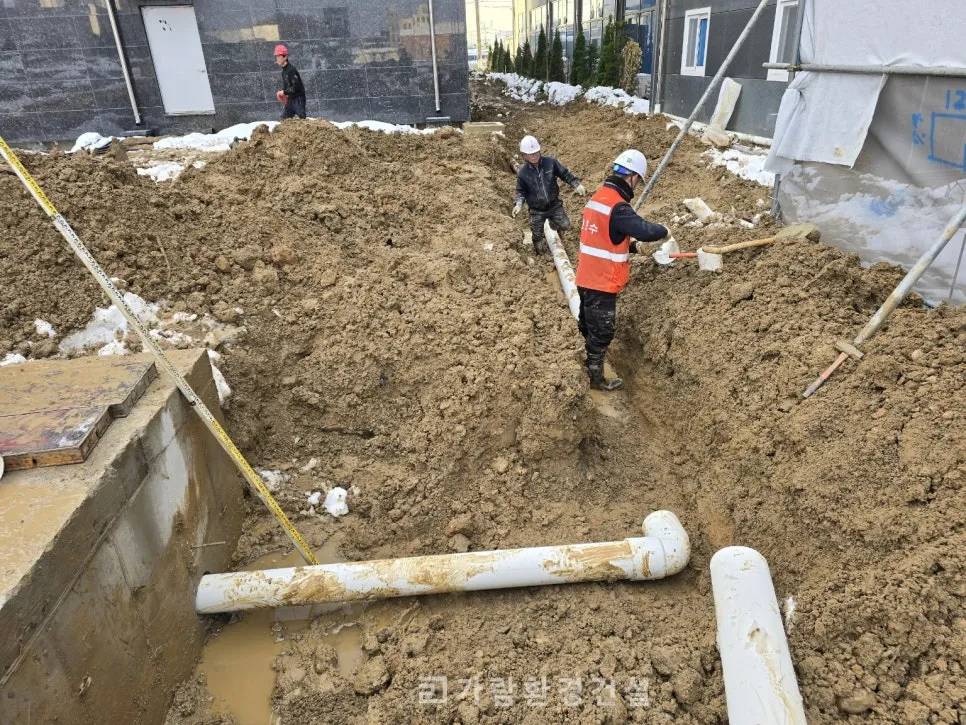

유입맨홀 및 유입배관
오수가 처리시설로 유입되는 맨홀과 배관입니다.

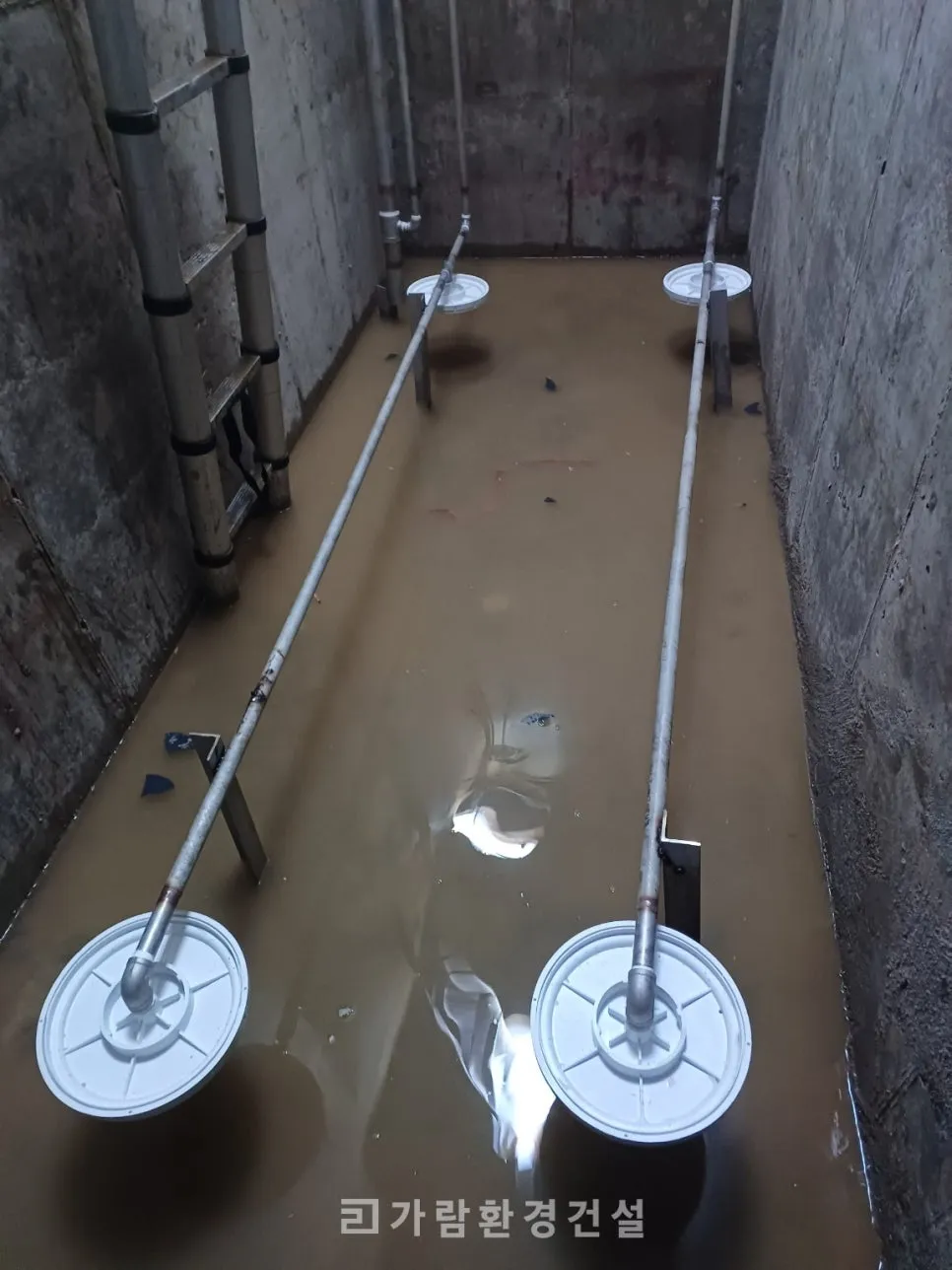

폭기조 설비

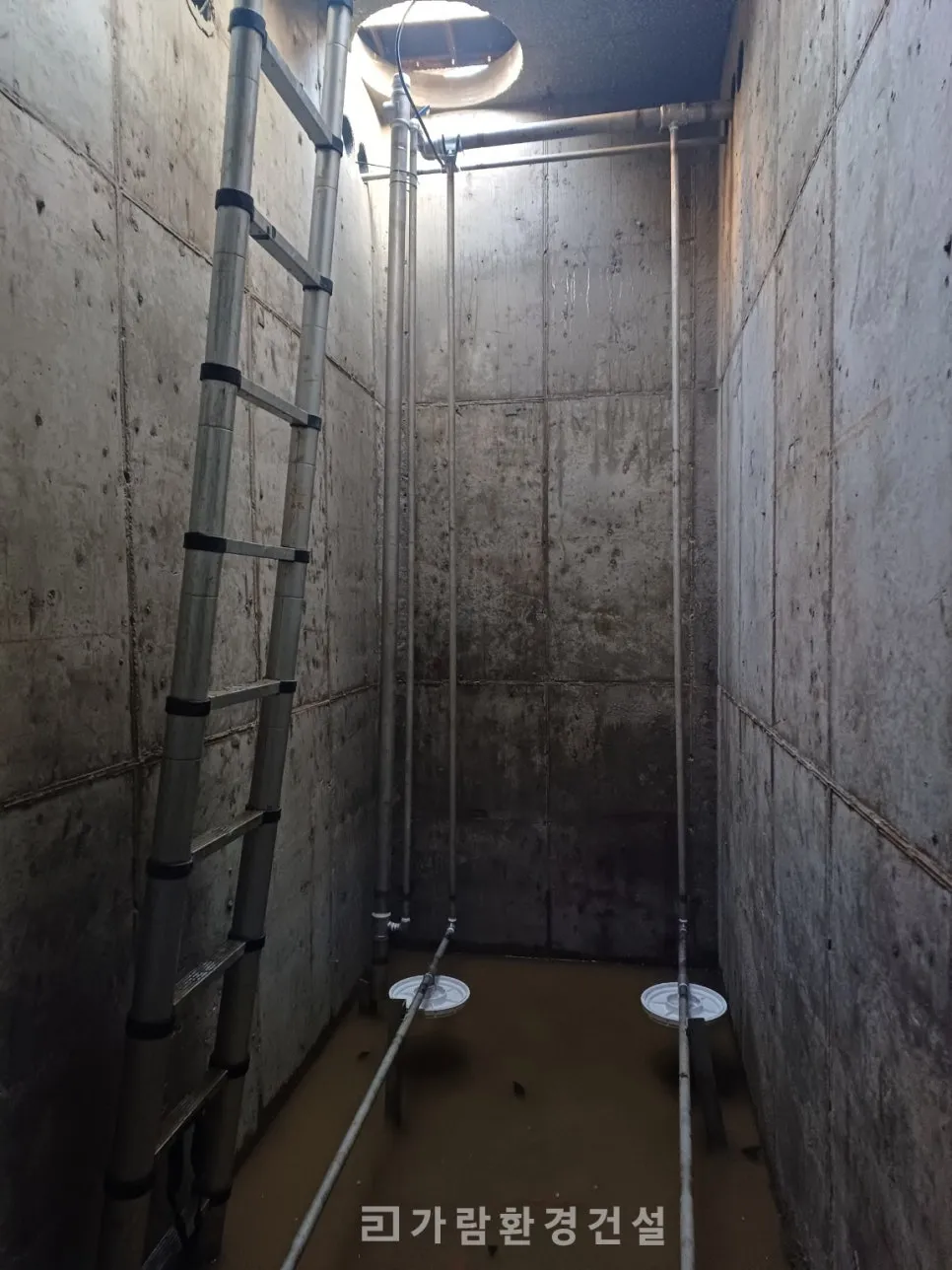

폭기조 내부의 배관과 산기관입니다. 산기관이 미세한 기포를 분산시켜 미생물의 활성도를 유지합니다.

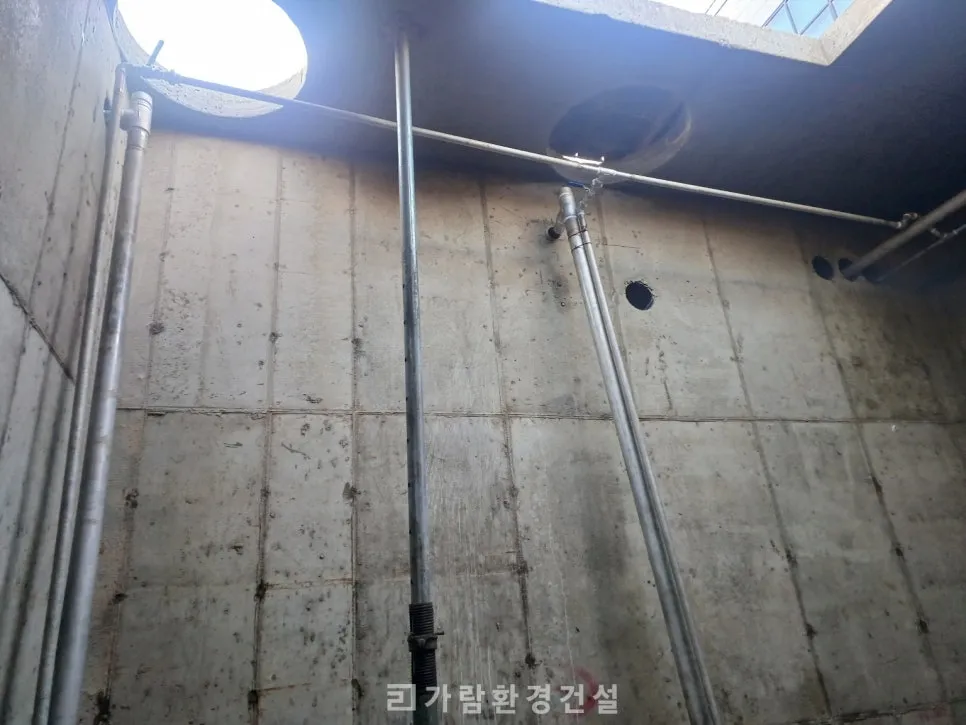

리프트 설비
분리막 모듈과 폭기조 장비의 인양을 위한 리프트 설비입니다.

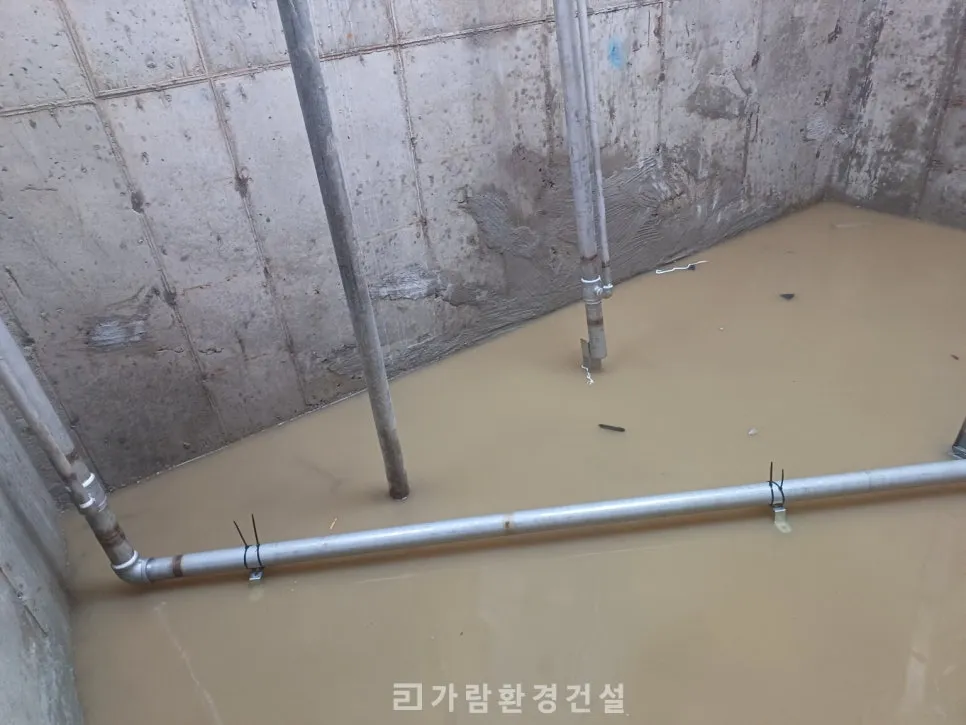

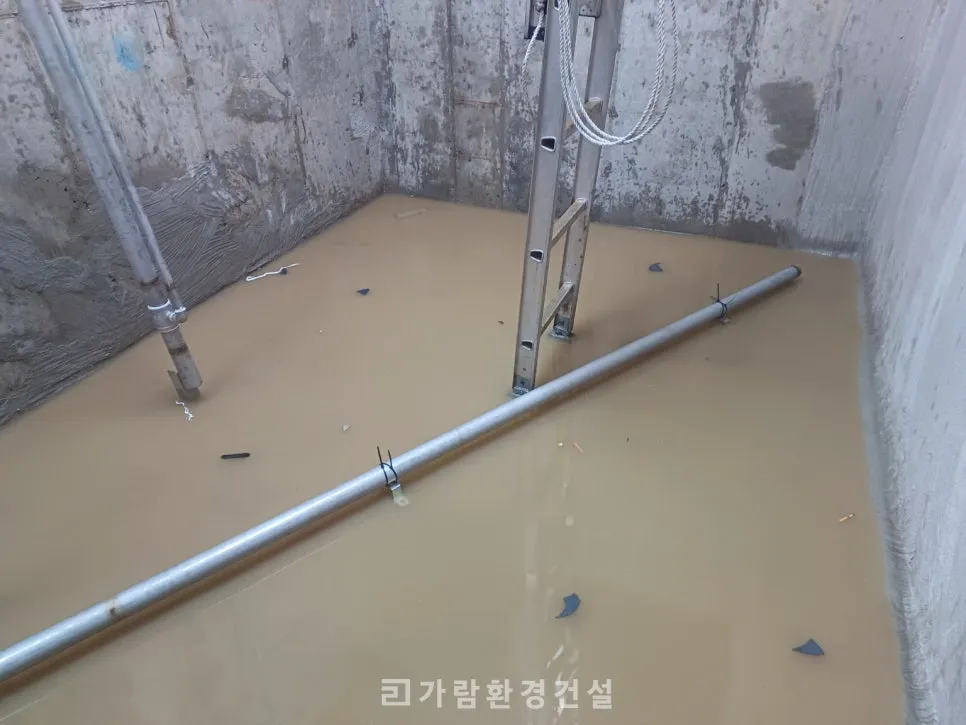

분리막조 반송배관

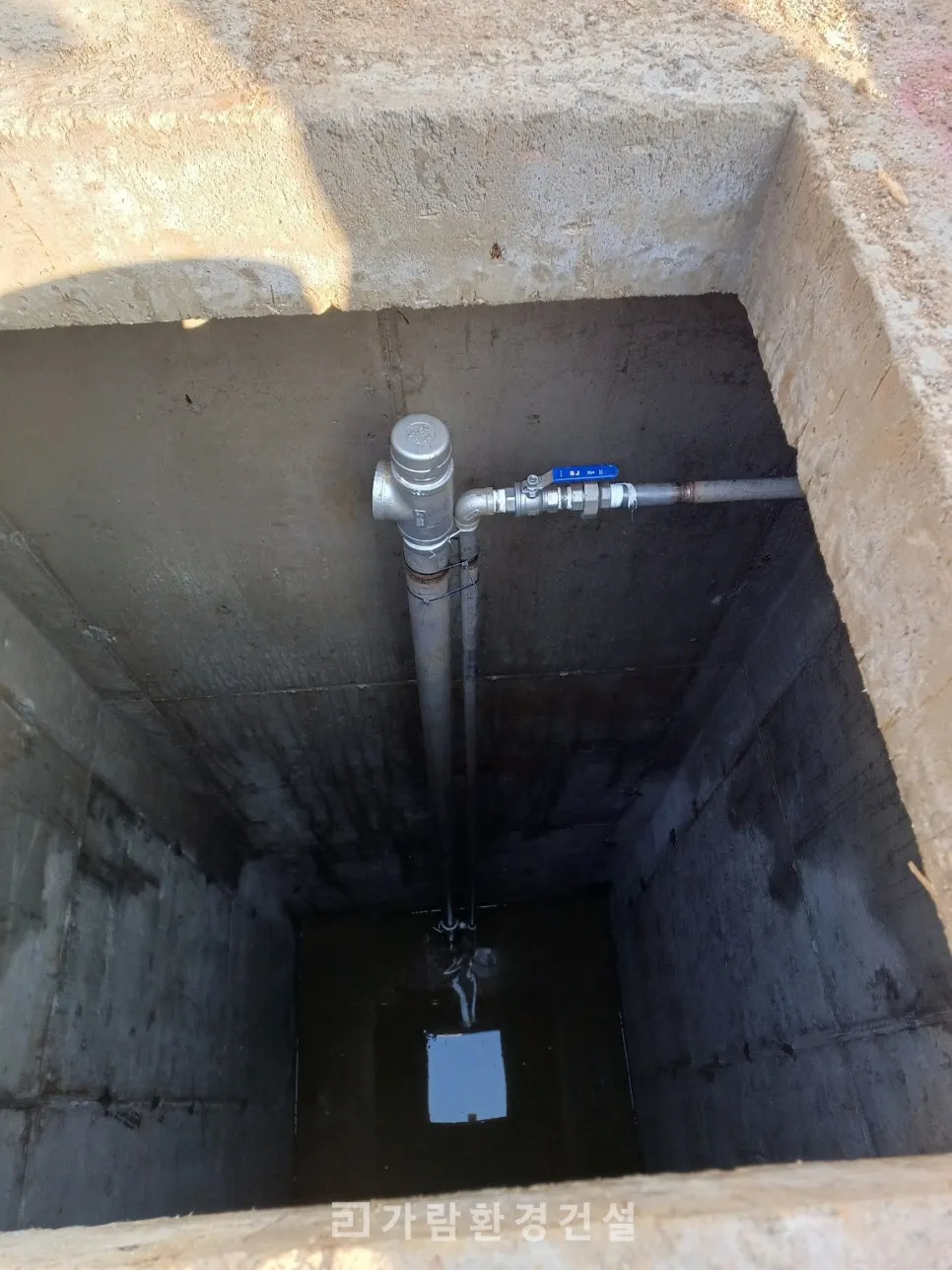

분리막조에서 활성슬러지를 순환시키는 반송배관입니다. 이중 배관으로 안정적인 운전을 확보합니다.

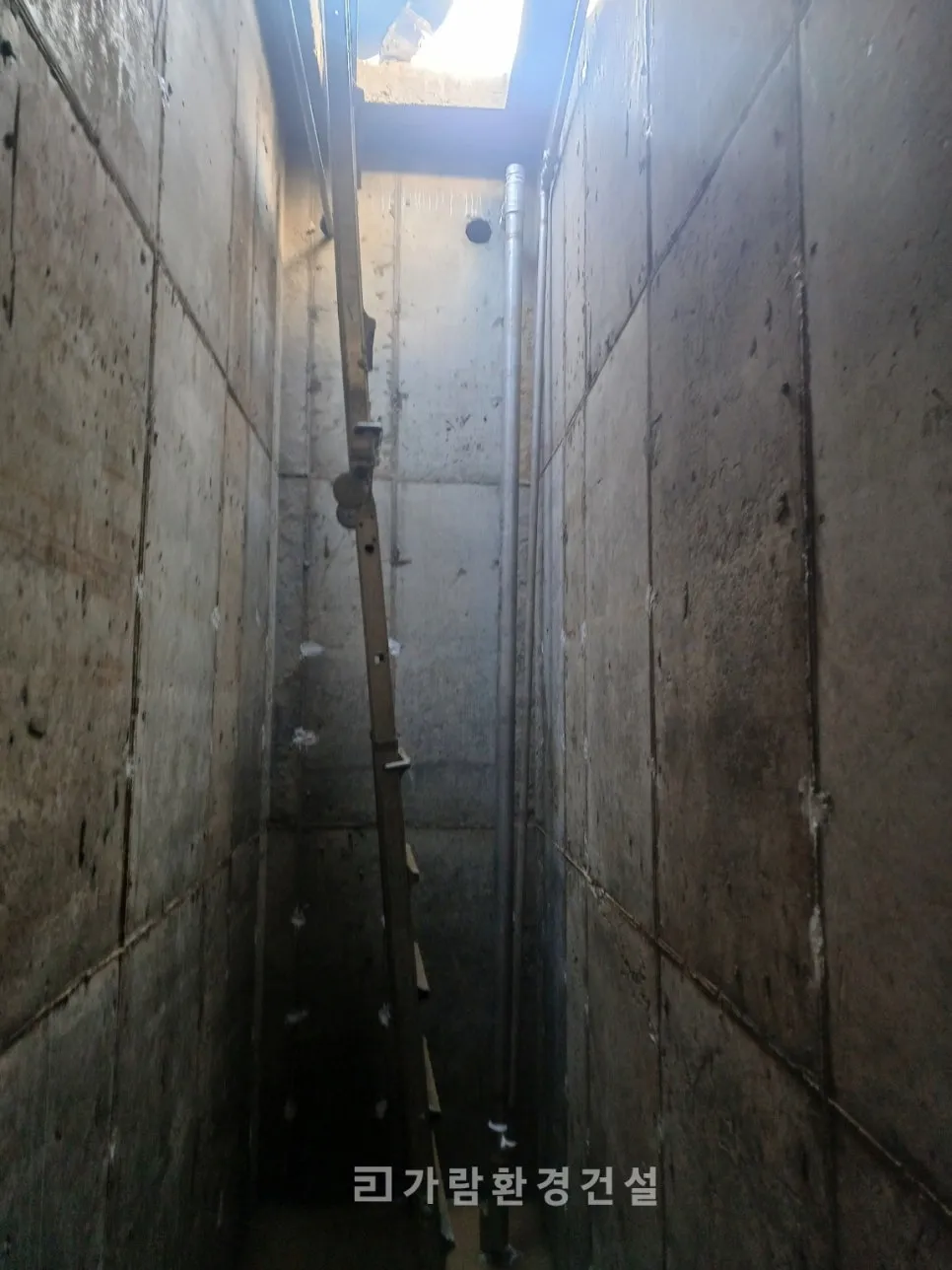

후탈질조 리프트
후탈질 공정의 수중 장비 인양을 위한 리프트입니다.

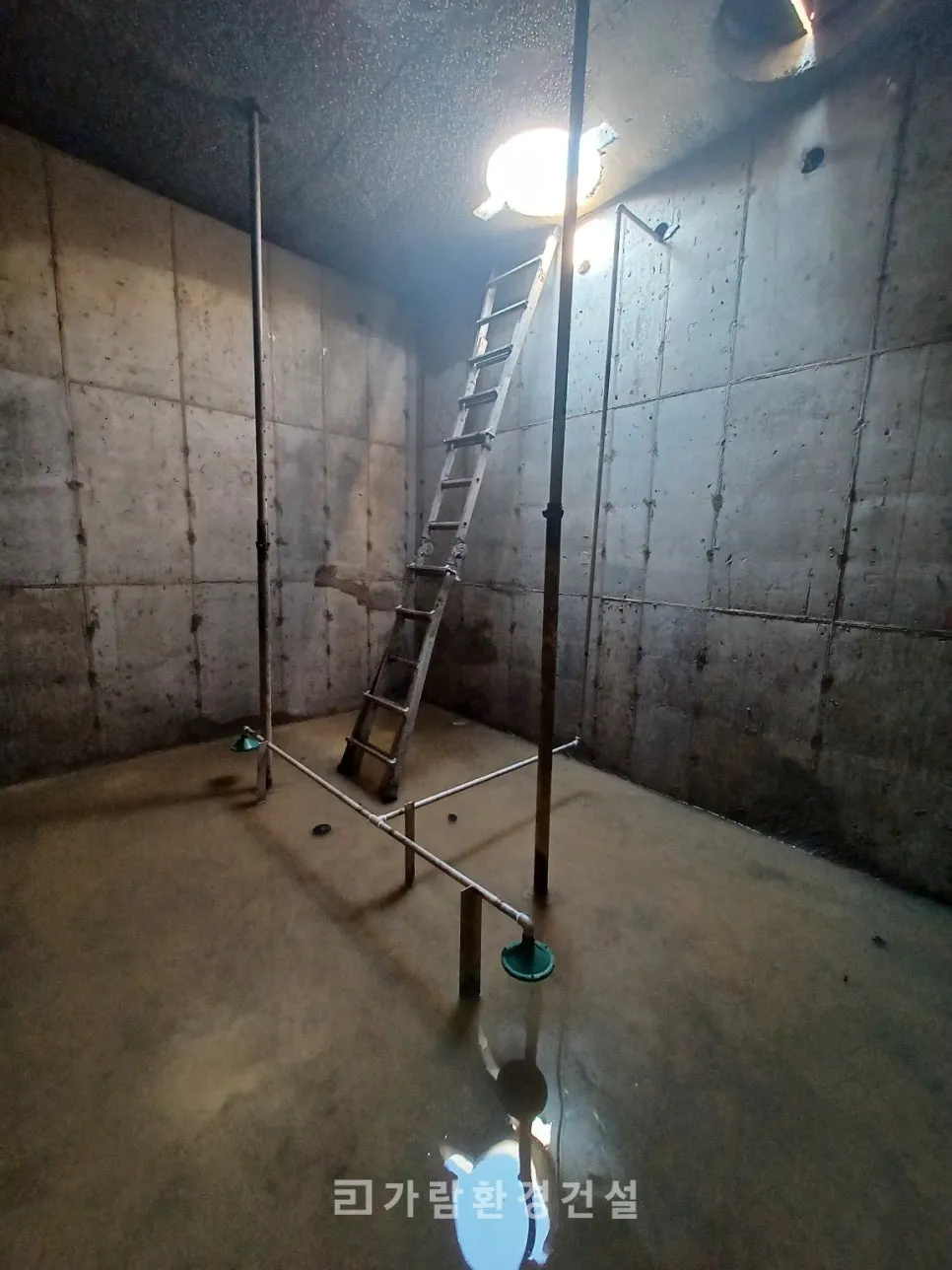

농축조 산기관
잉여 슬러지를 농축하는 조에 설치된 산기관입니다. 공기를 공급하여 슬러지의 부패를 방지합니다.

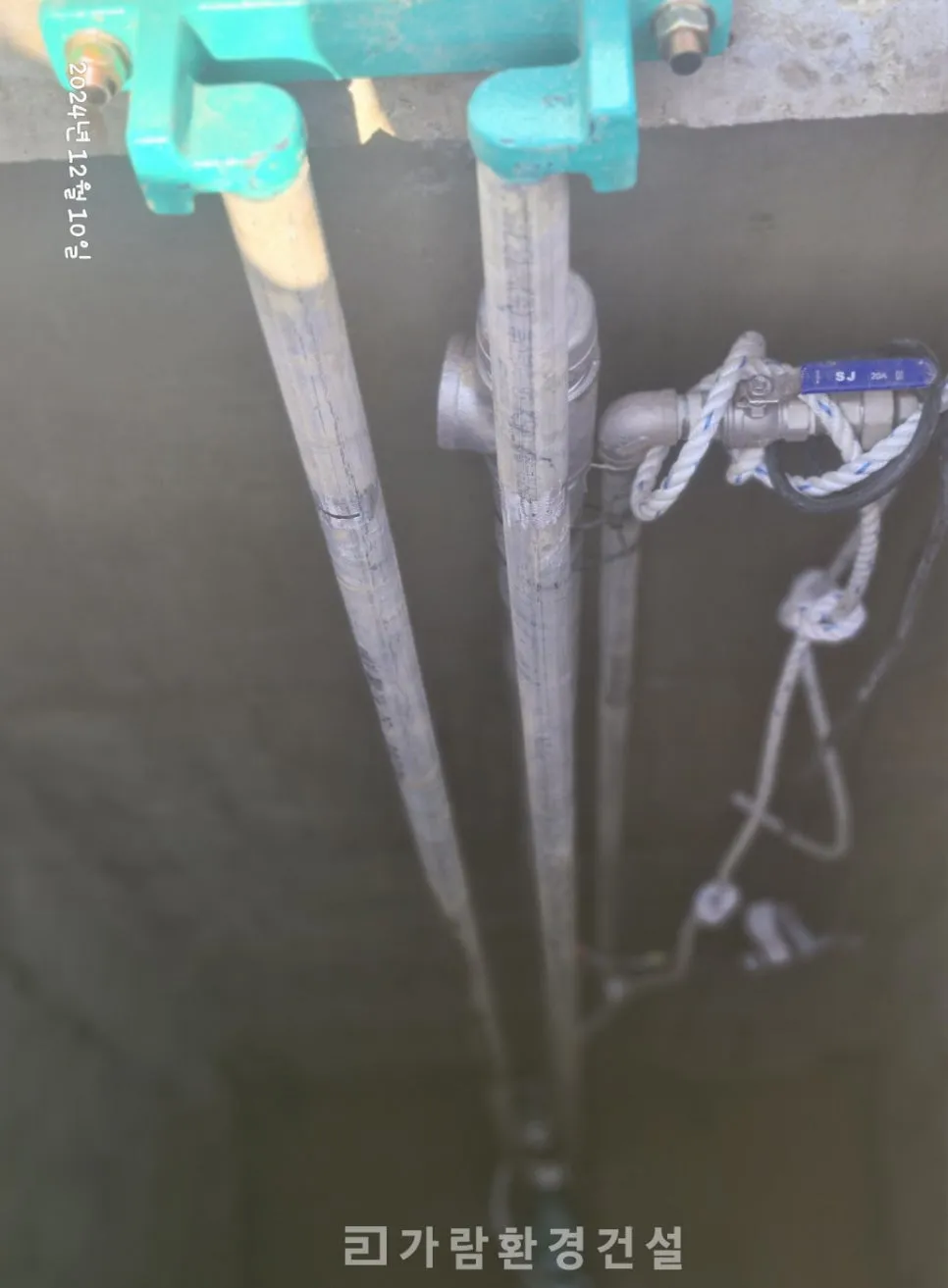

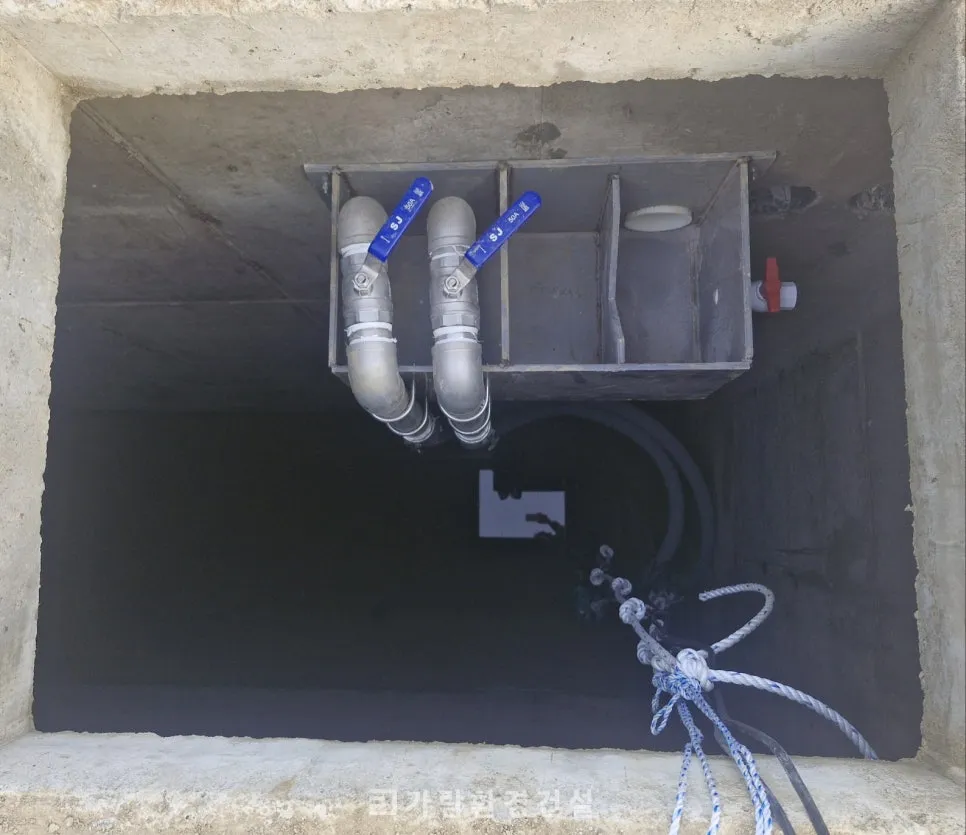

계량조 및 펌프

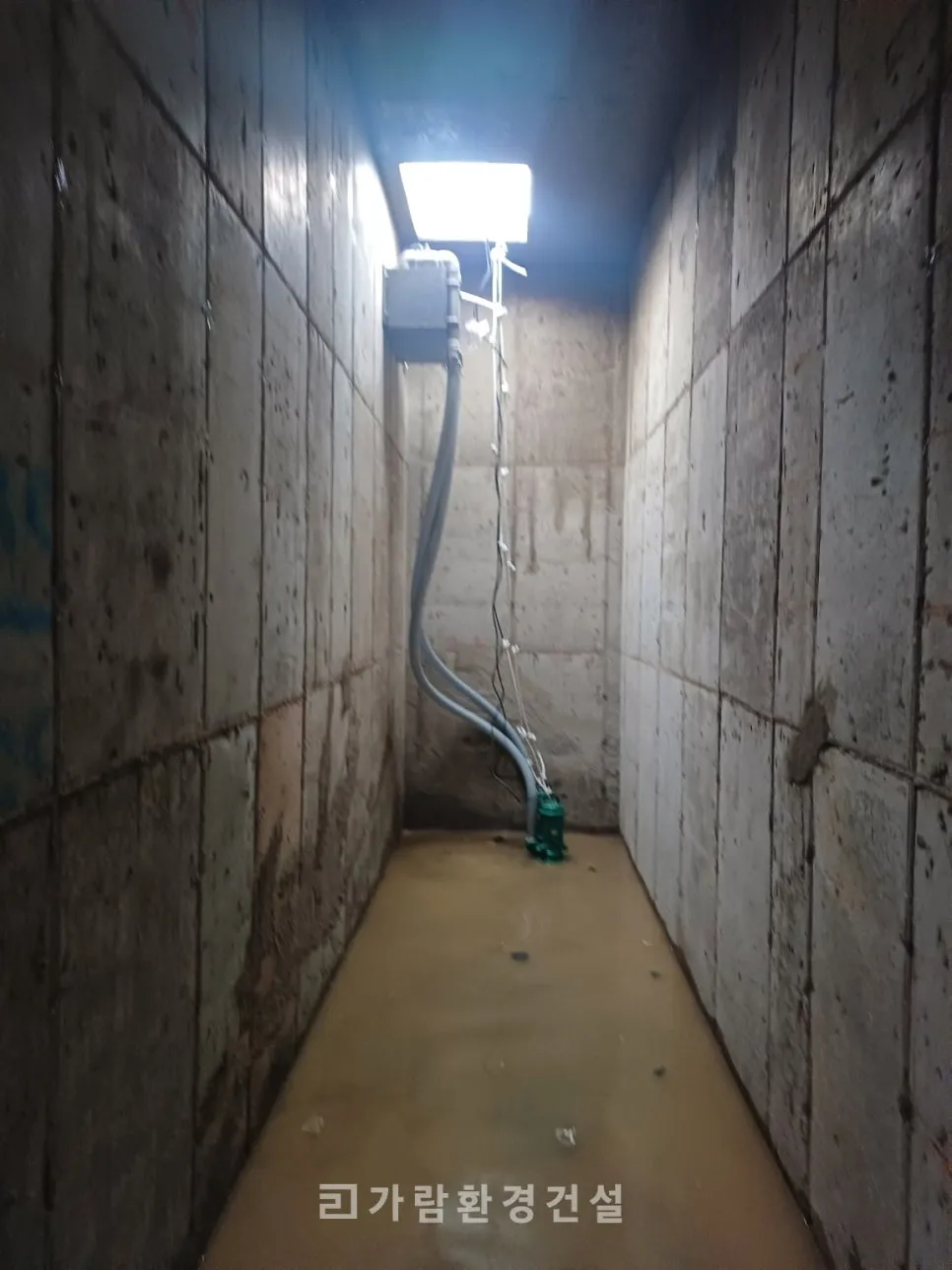

유량을 측정하는 계량조와 유량펌프, 오수를 혼합하는 교반펌프입니다.

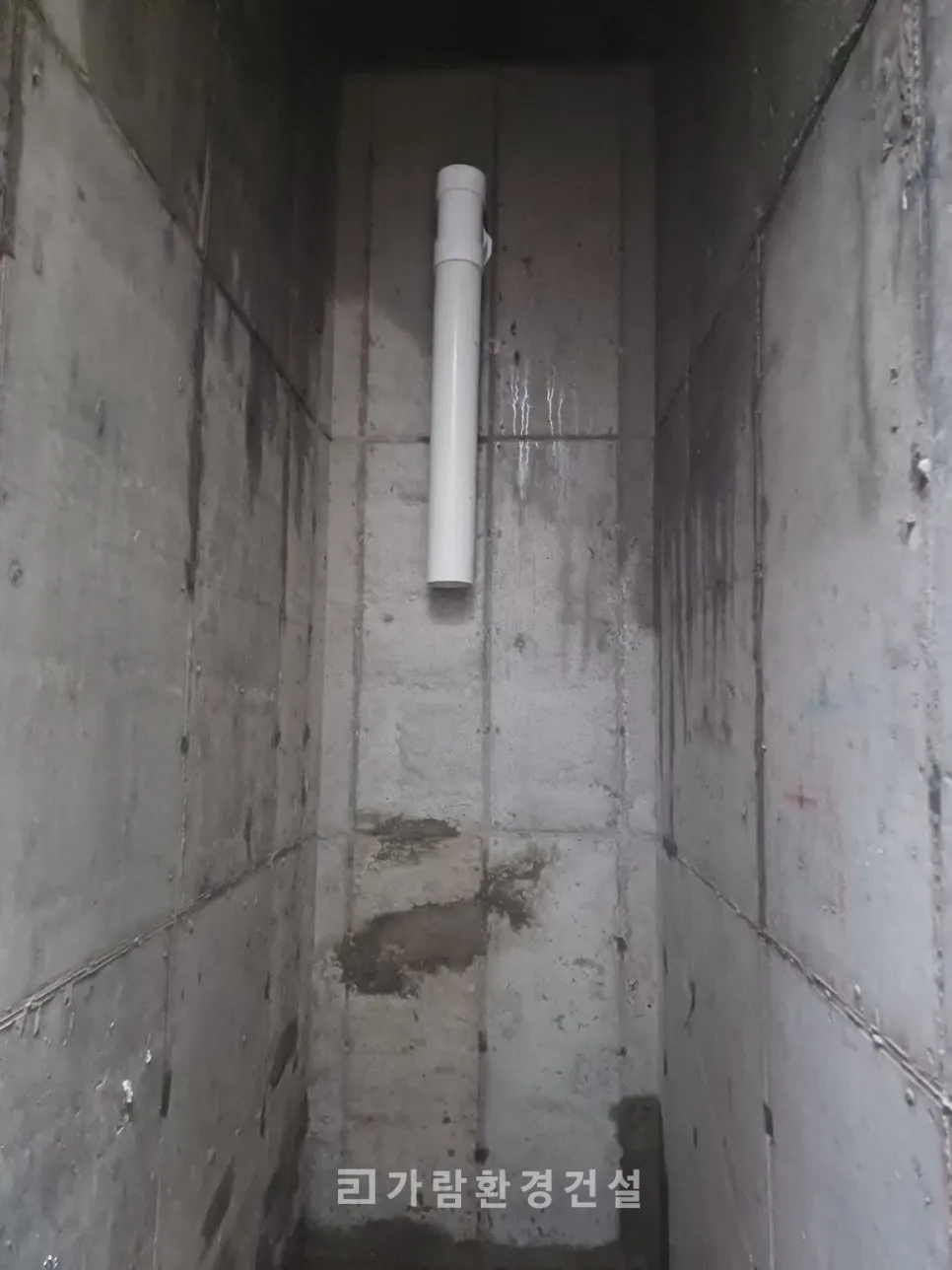

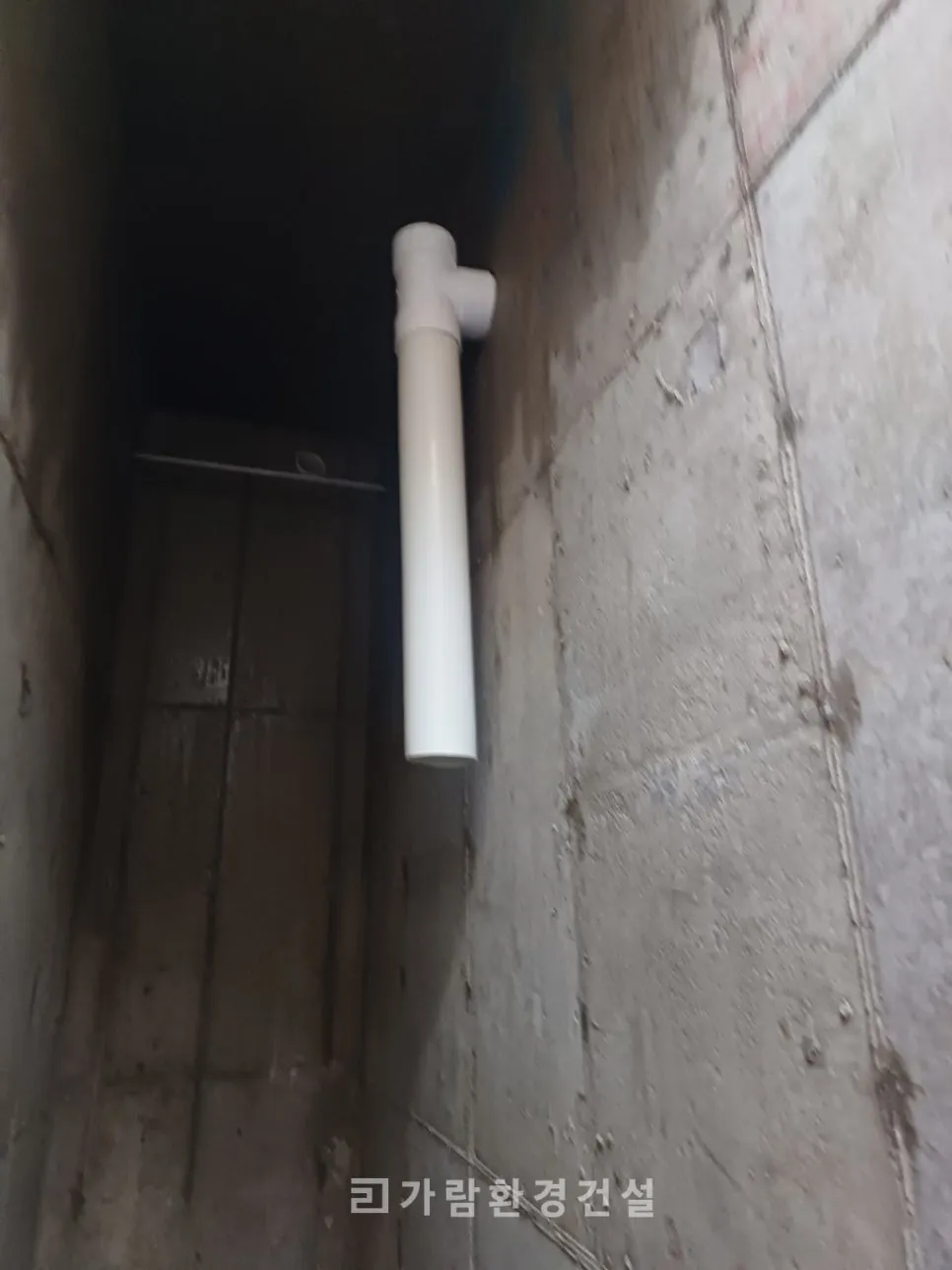

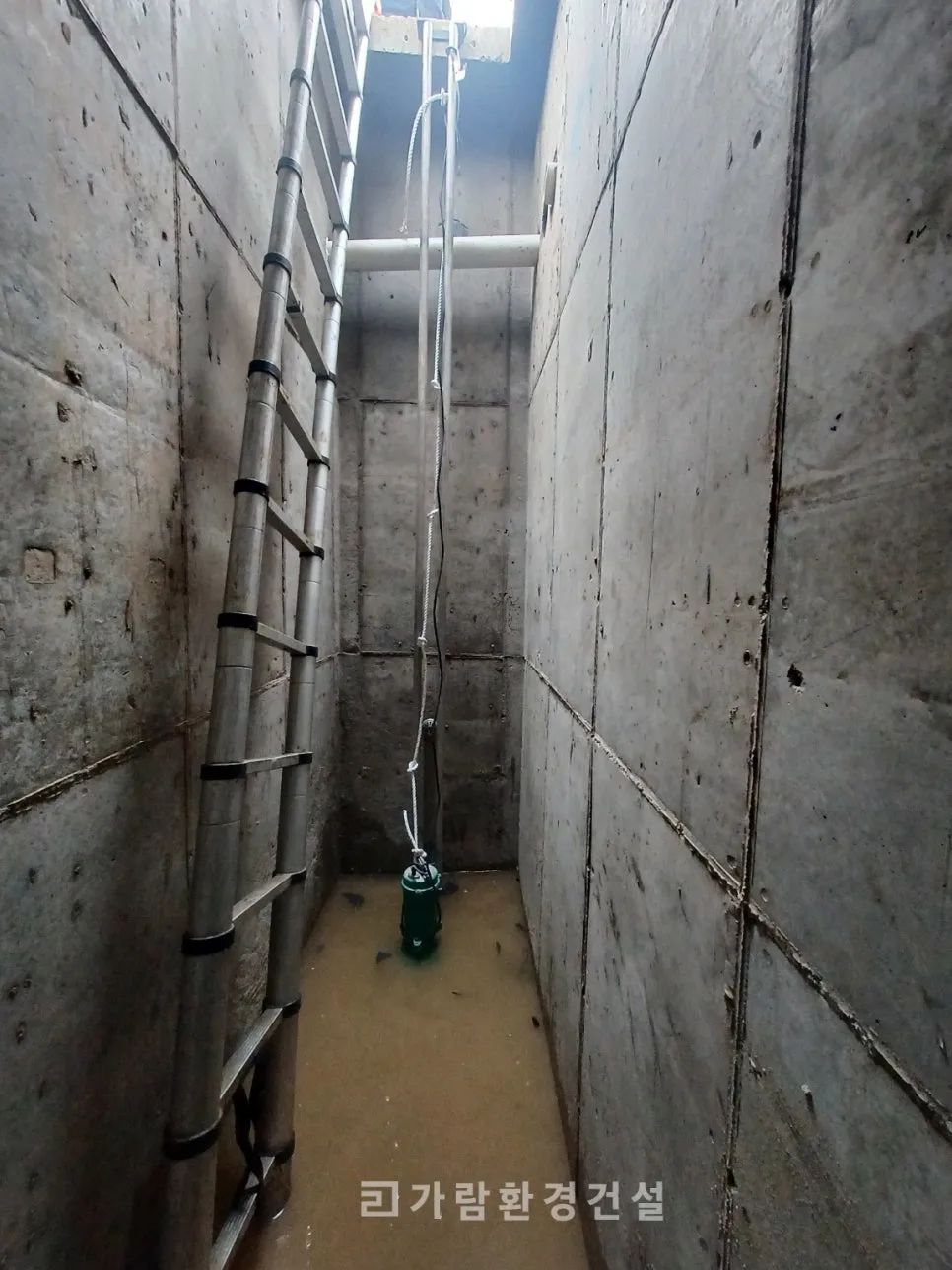

이류관
처리조 간 오수와 상등수를 이송하는 이류관입니다.

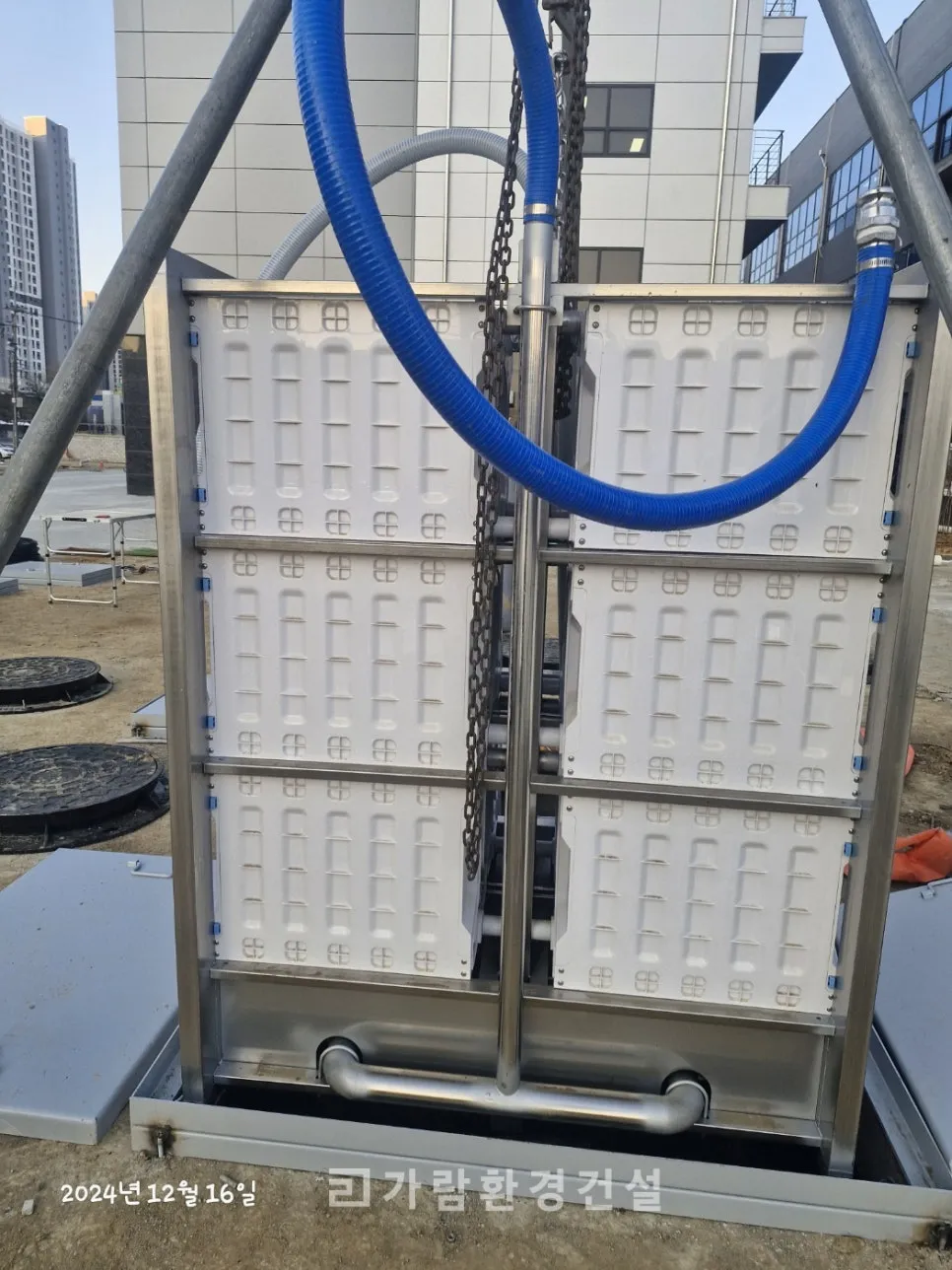

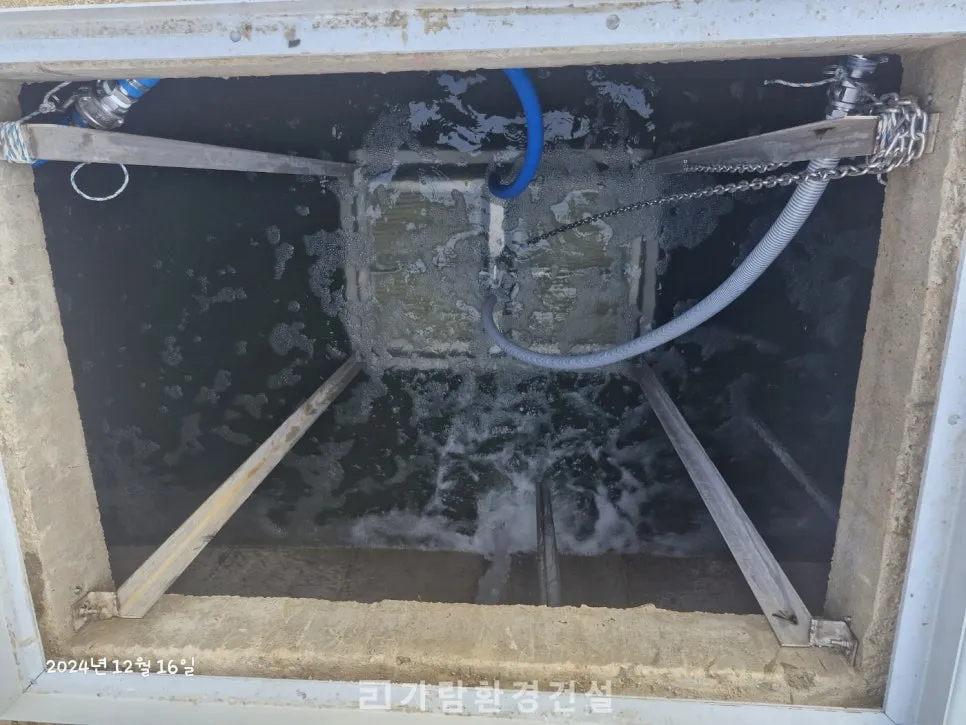

분리막 모듈
MBR 공법의 핵심인 분리막 모듈을 설치하였습니다. 폭기를 통해 막 표면의 오염을 억제합니다.

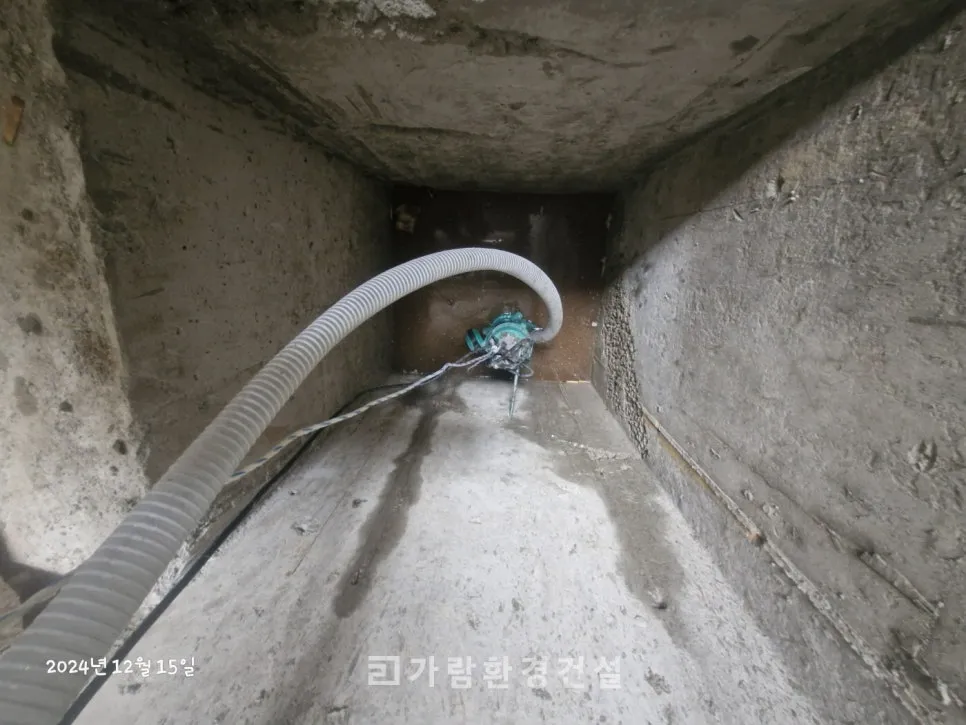

집수정 펌프
처리수를 모아 방류 경로로 이송하는 집수정 펌프입니다.
브로워 및 정량펌프

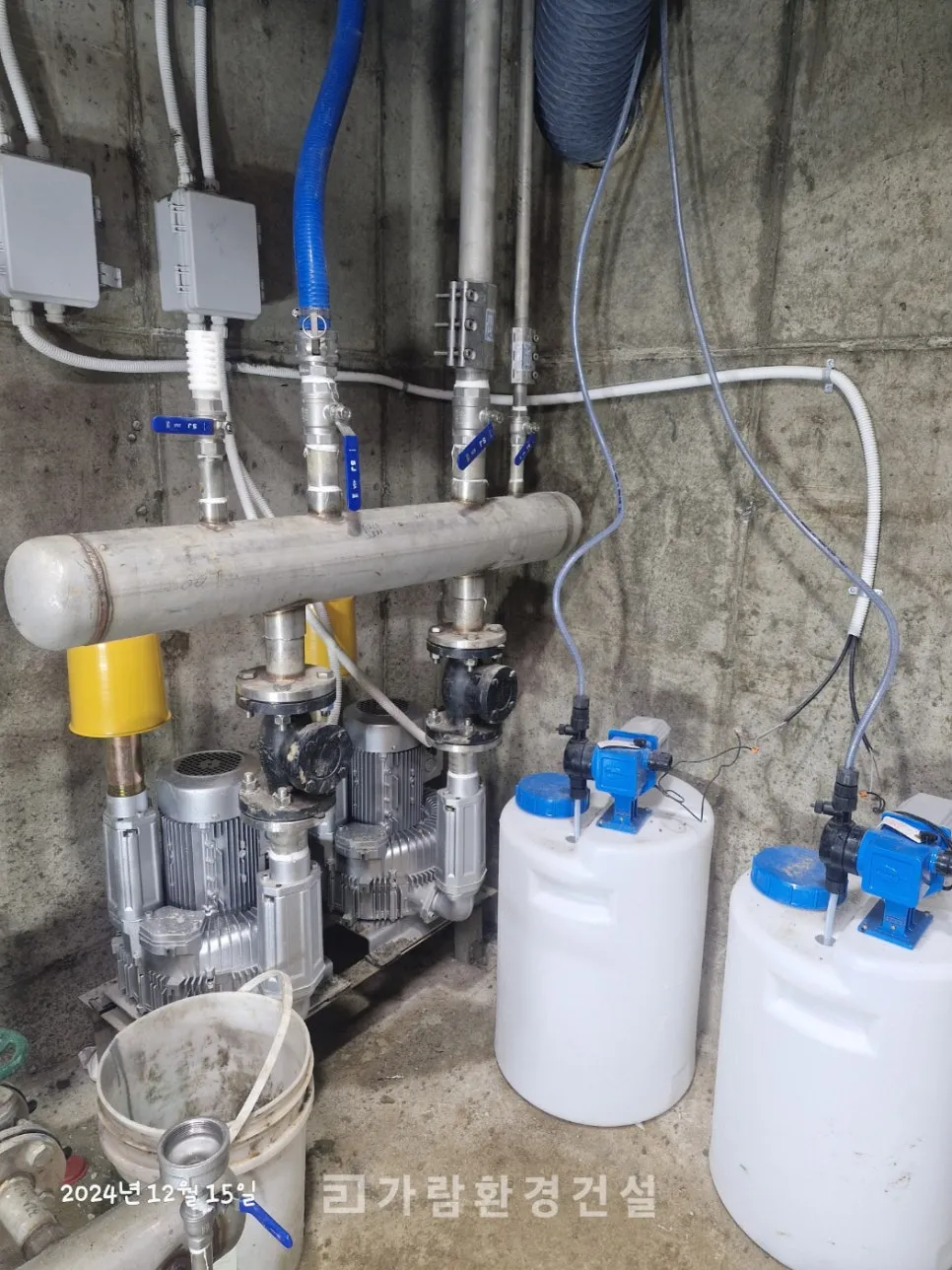

호기조와 분리막조에 공기를 공급하는 브로워와 약품을 정밀하게 투입하는 정량펌프입니다.

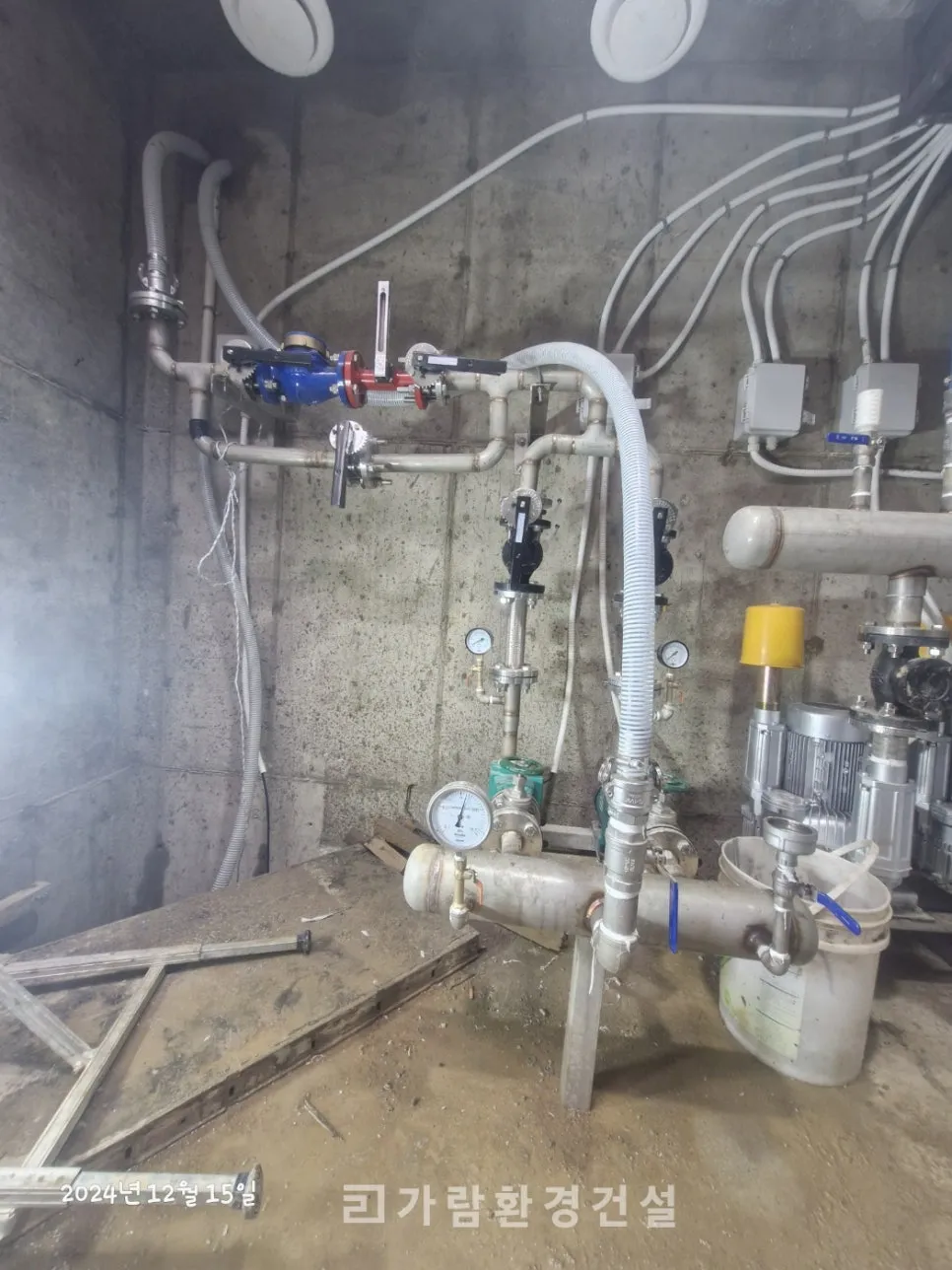

자흡펌프
별도 프라이밍 없이 작동하는 자흡펌프입니다. 처리수를 흡입하여 방류합니다.

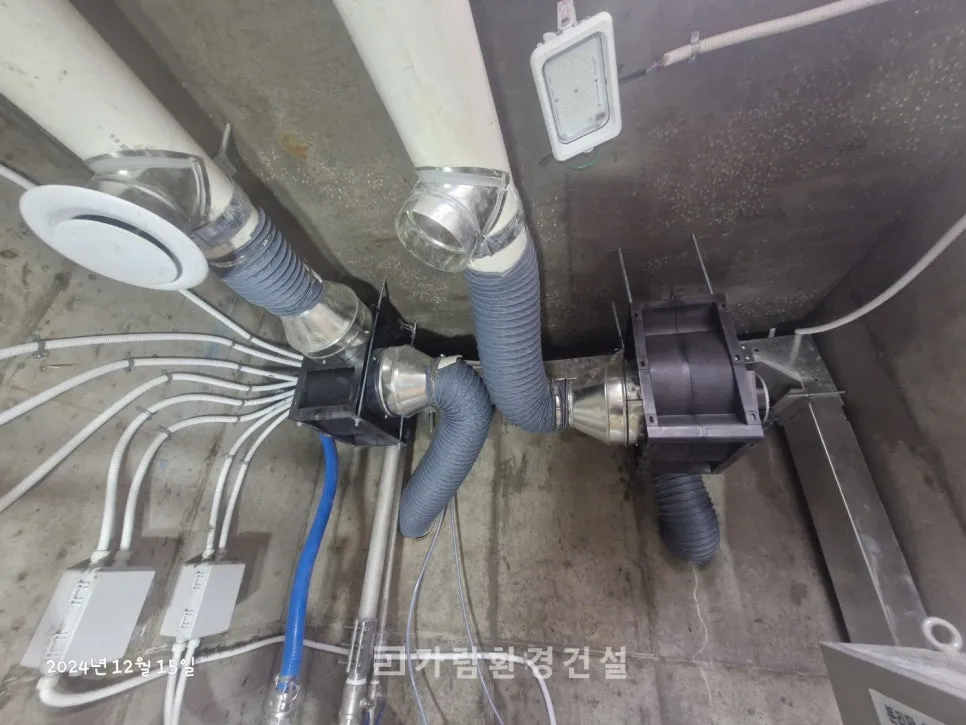

급배기 휀
처리시설 내부의 환기를 위한 급배기 휀입니다.
전기판넬 (제어반)

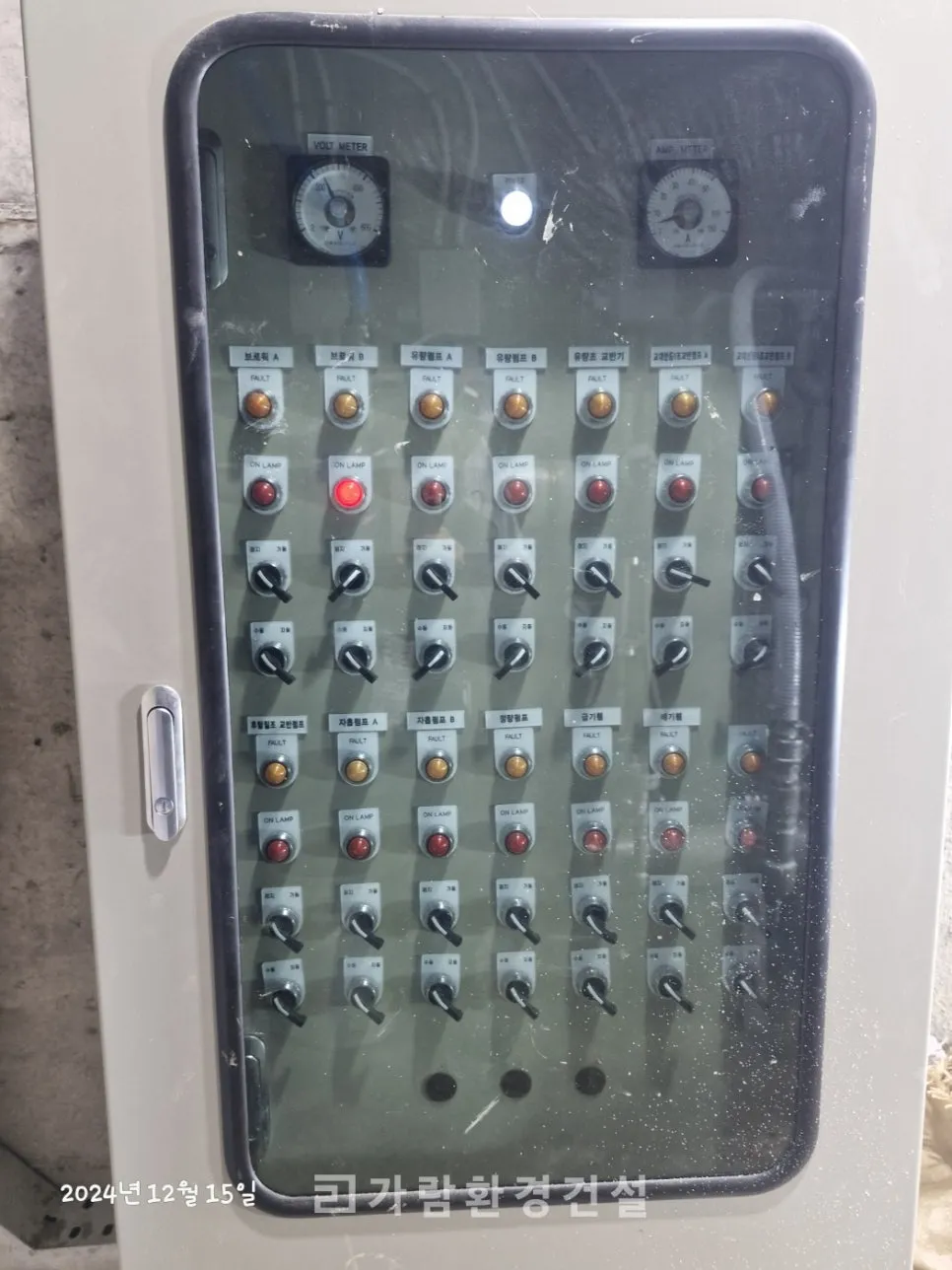

시설 내 모든 장비의 전원 공급과 운전 상태를 통합 관리하는 제어반입니다.

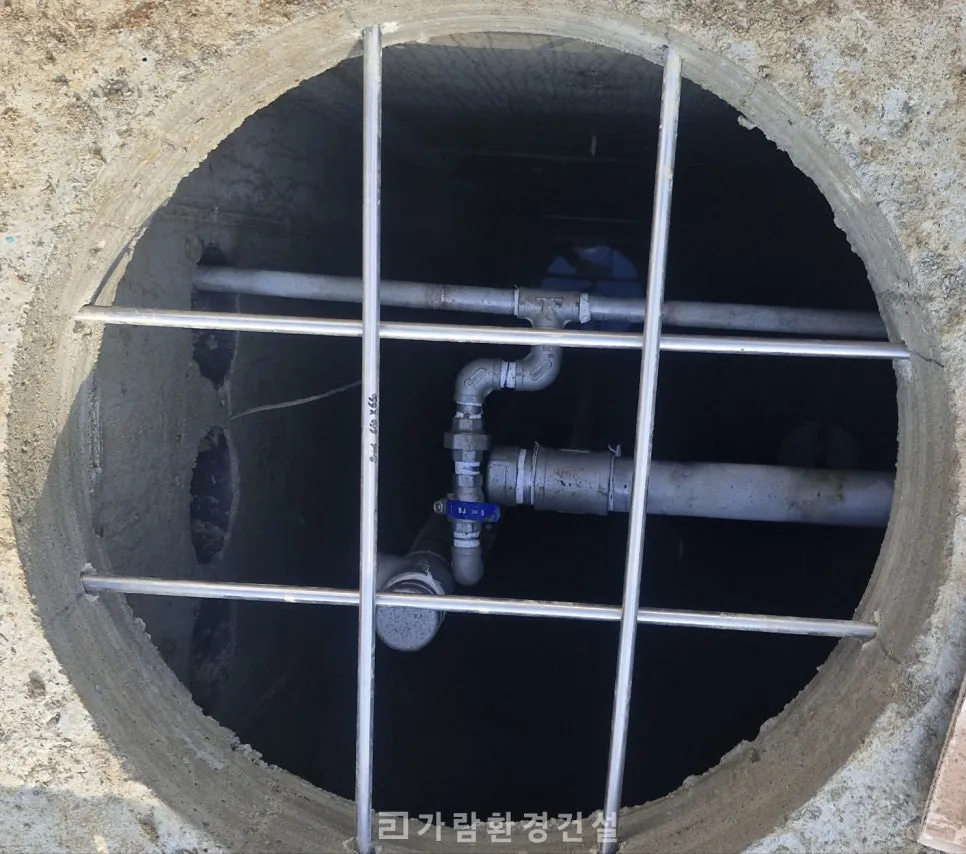

안전망
이물질 유입 방지 및 작업자 보호를 위한 안전망입니다.

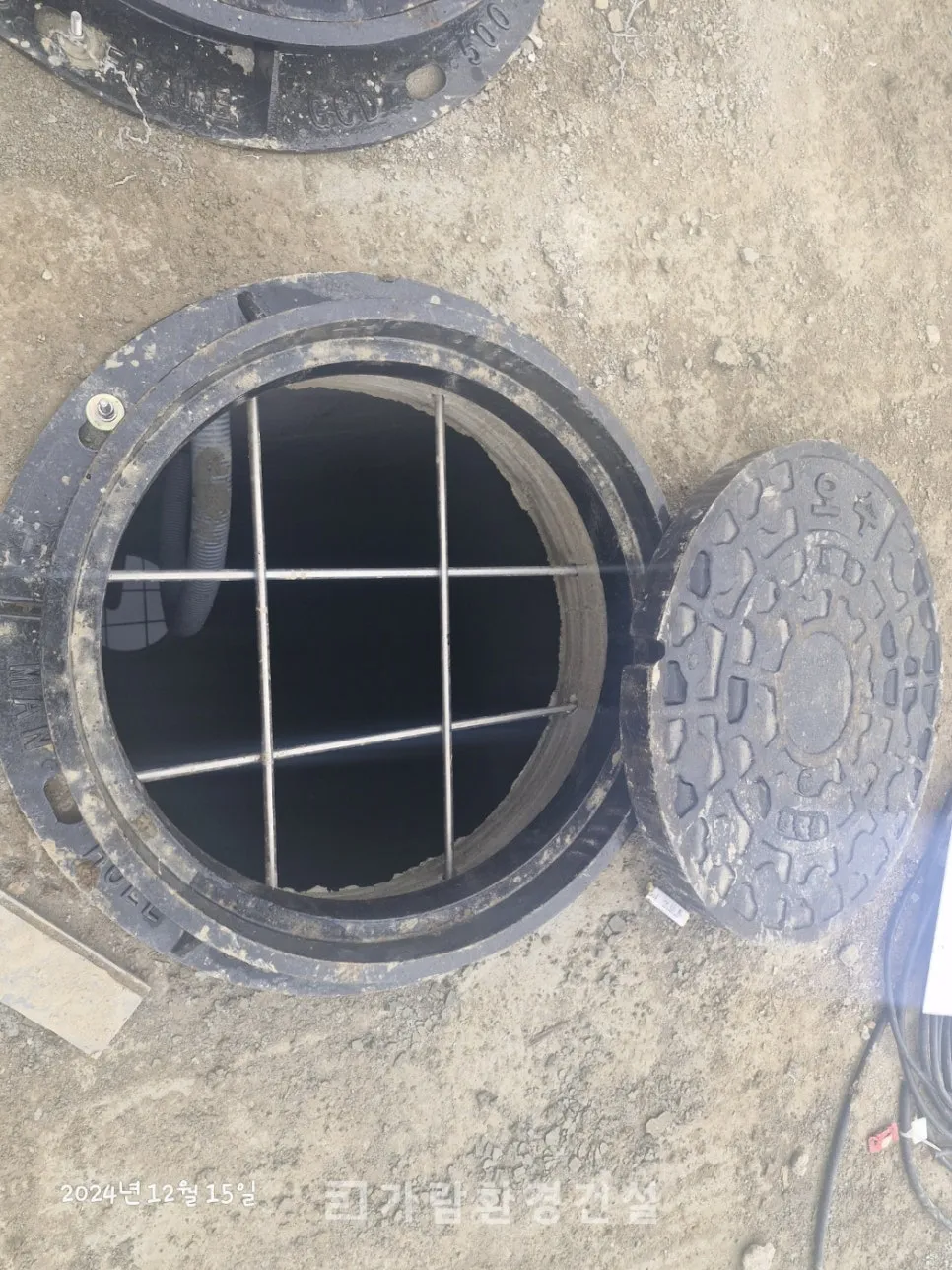

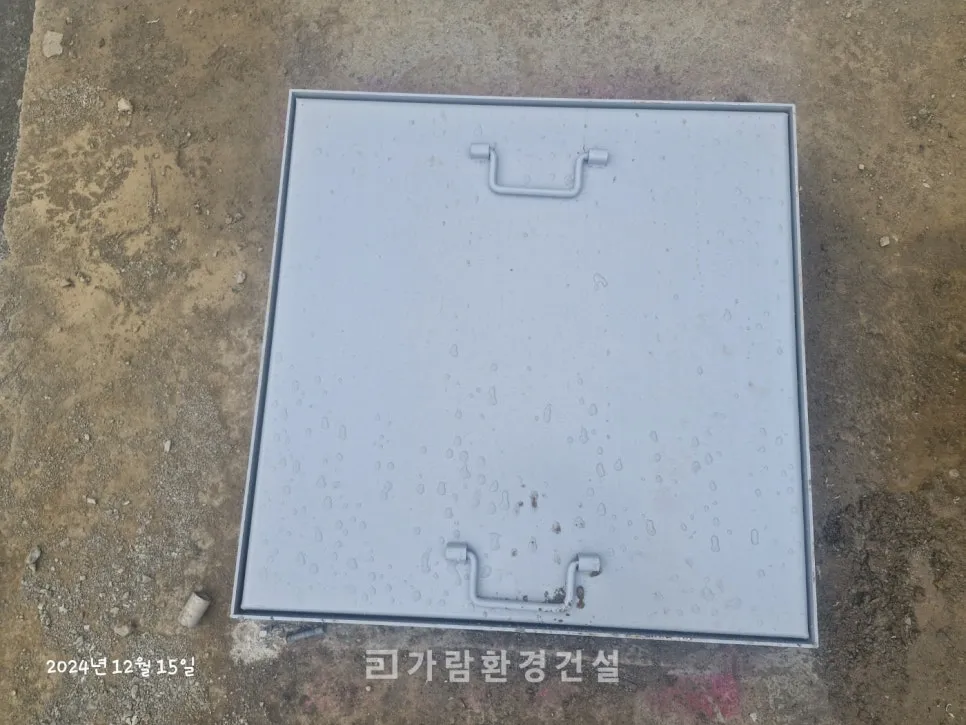

맨홀
지하 처리시설의 점검과 유지보수를 위한 사각맨홀과 원형맨홀입니다.

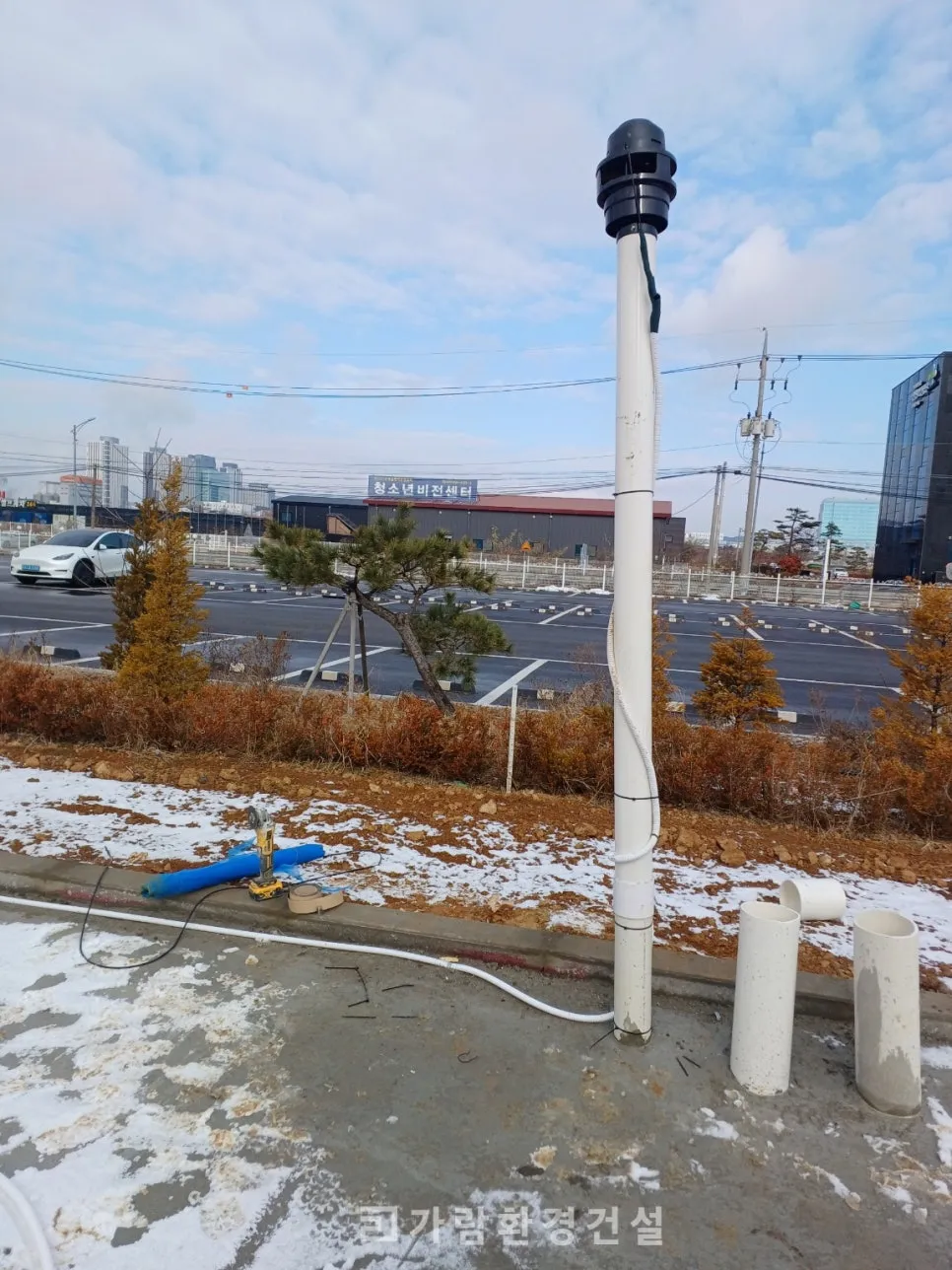

환기구

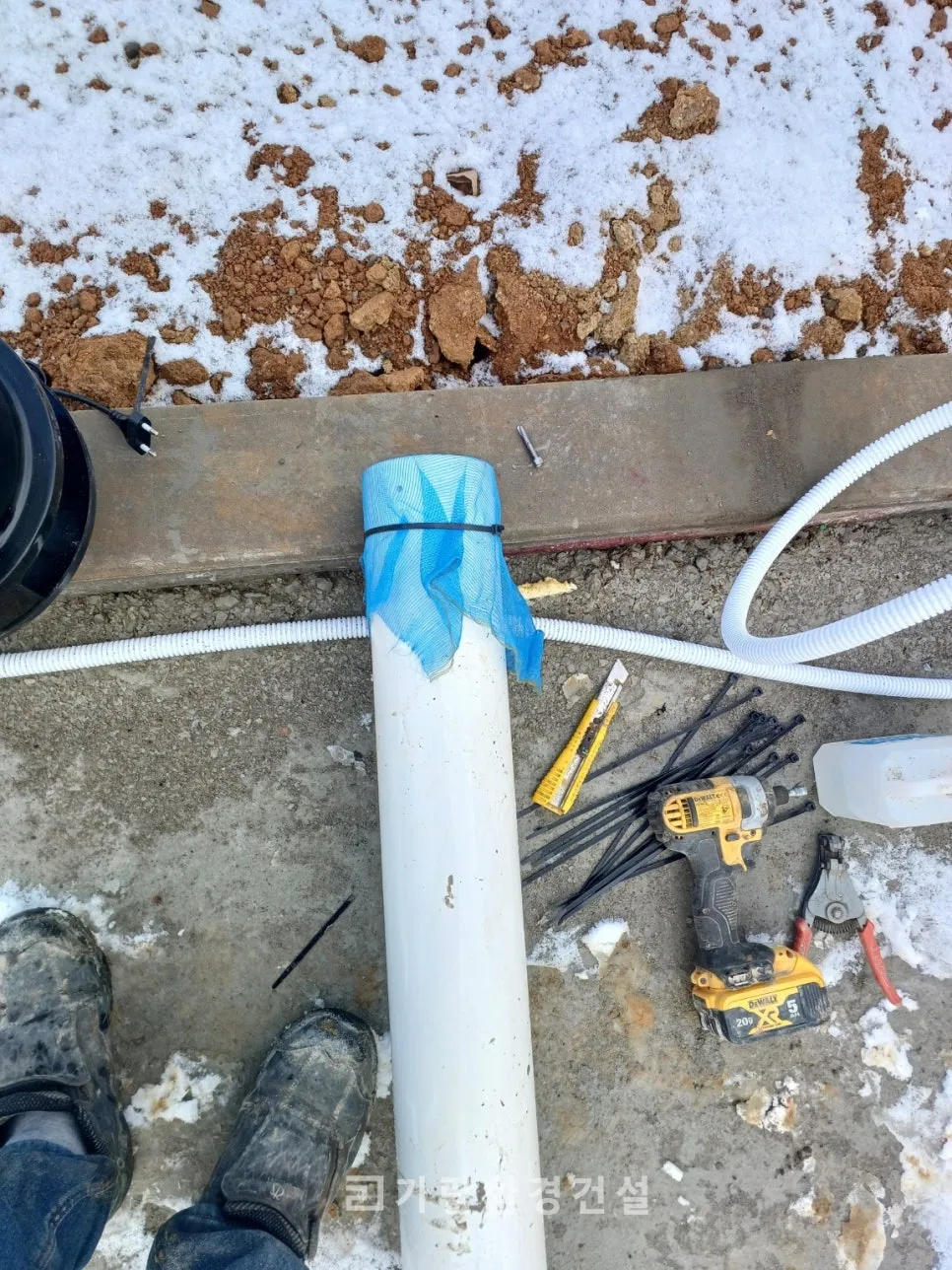

지하 처리시설의 자연 환기를 위한 환기구입니다. 모기장을 설치하여 해충 유입을 방지합니다.
유출배관

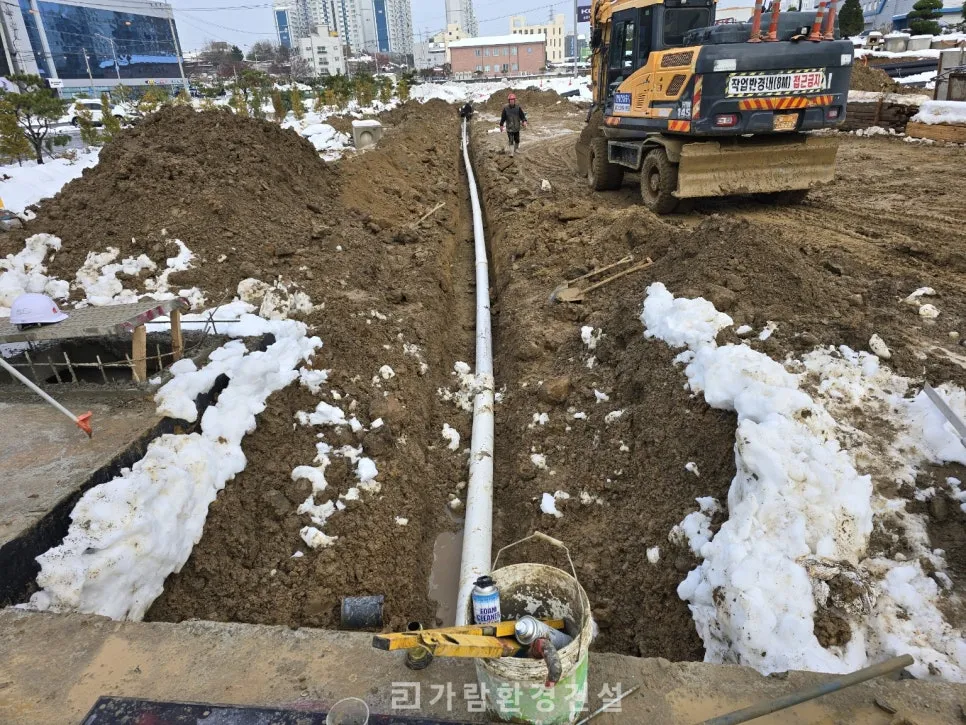

최종 처리가 완료된 방류수를 외부로 배출하는 유출배관입니다.

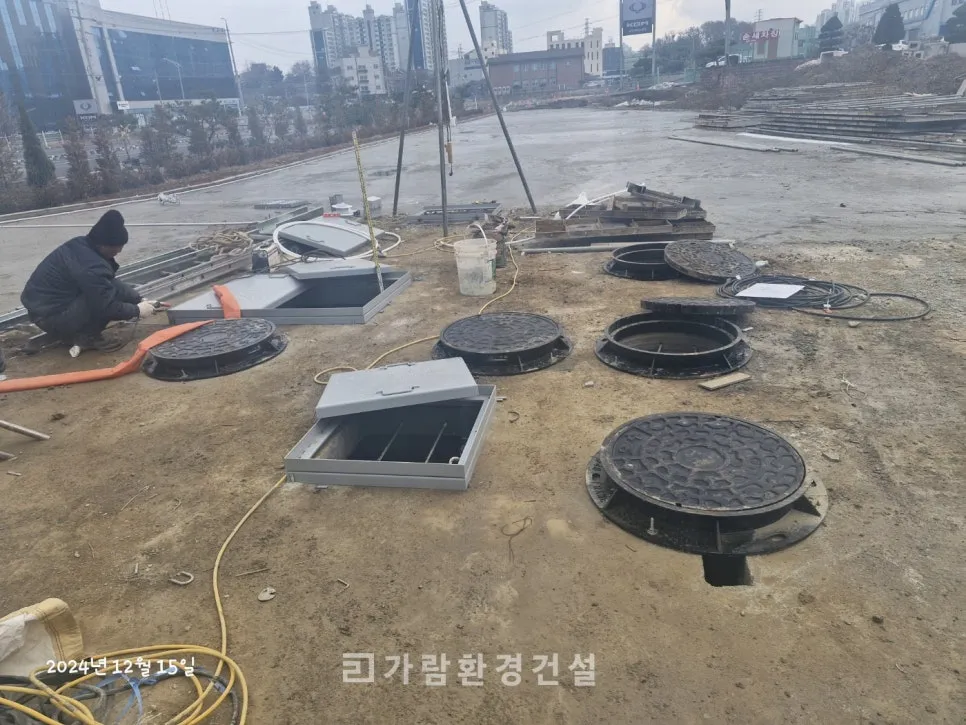

상부 전경
모든 설비 설치가 완료된 처리시설 상부 전경입니다.
