광주 광산구 소촌동에 부패식 오수처리시설을 신규 구축한 공사입니다. 유동상 여재 공법을 적용하여 처리 효율을 높이고, 환기 및 방류 설비까지 전 공정을 시공하였습니다.
관리기함 설치
시설 운영에 필요한 각종 계측·제어 기기를 수납하는 관리기함을 설치하였습니다.

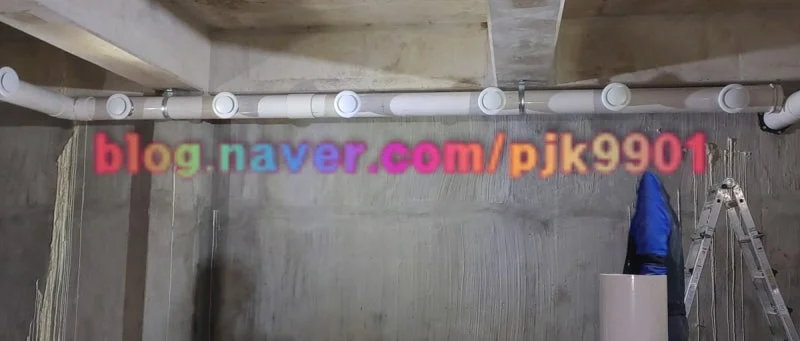

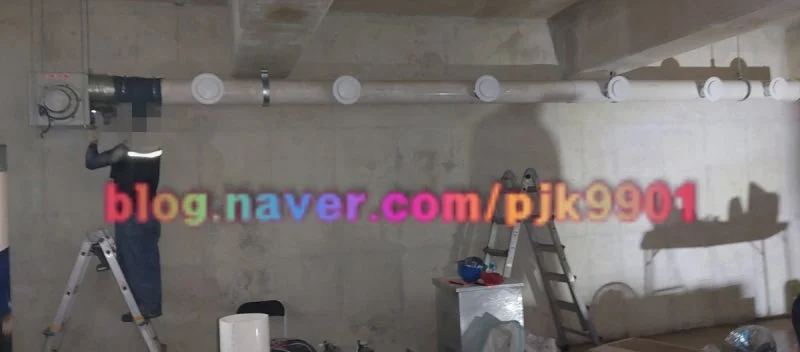

급기 덕트
처리시설 내부로 외부 공기를 공급하는 급기 덕트 파이프와 덕트 설치 작업입니다. 내부 환경 유지를 위한 핵심 설비입니다.

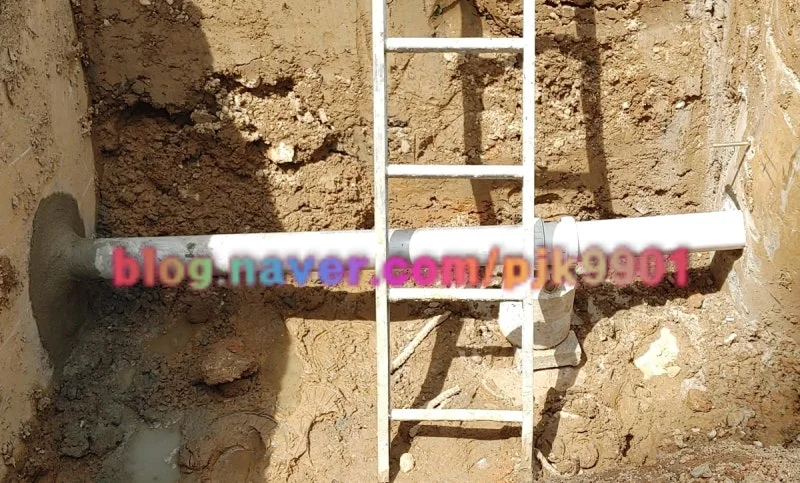

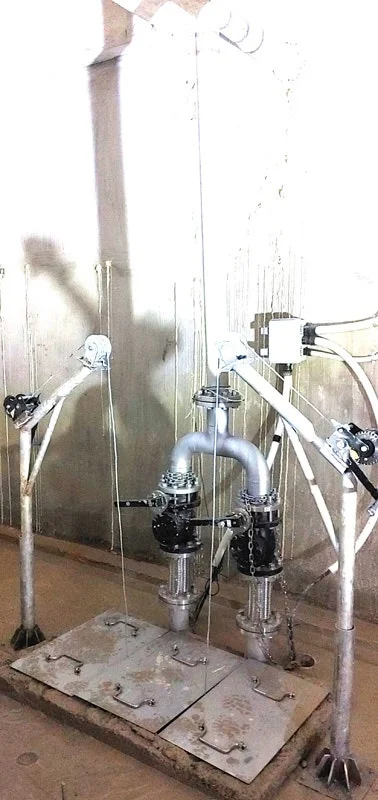

방류 설비
최종 처리수를 외부로 방류하는 방류구와 방류펌프 설치 작업입니다.

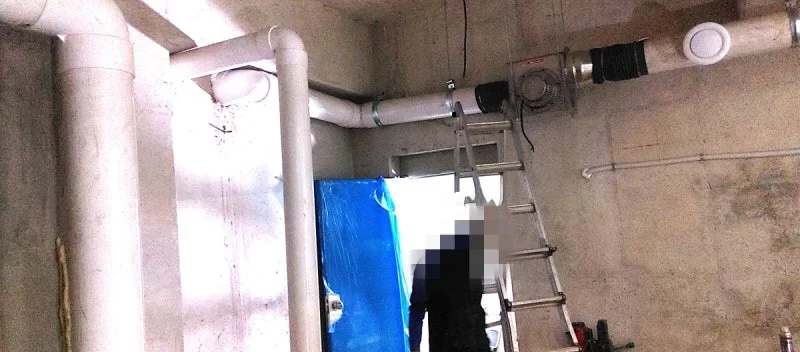

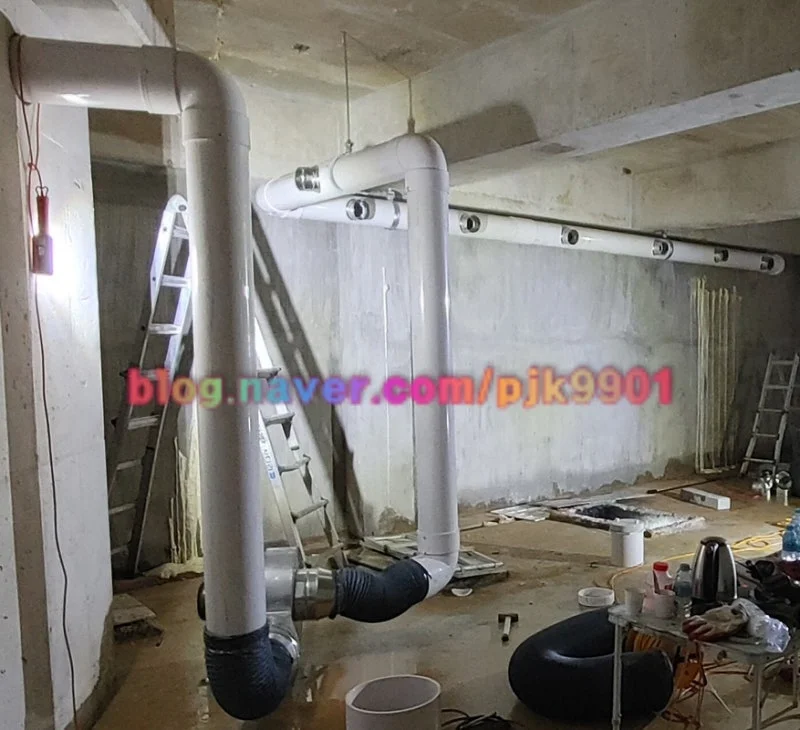

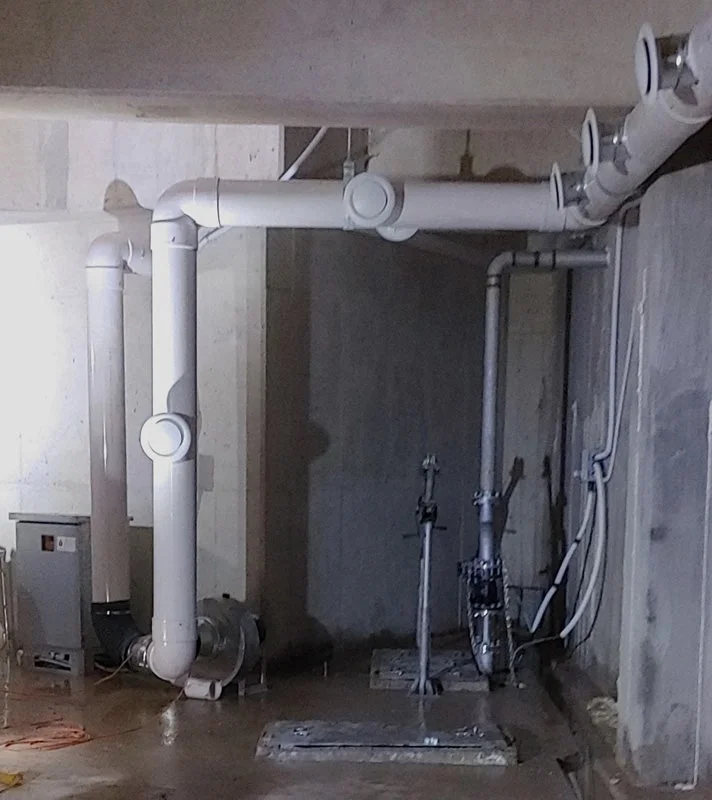

배관 전경
처리 공정별로 연결된 배관 시스템 전경입니다. 각 처리조 간 유체 흐름을 원활히 유지하도록 구성하였습니다.

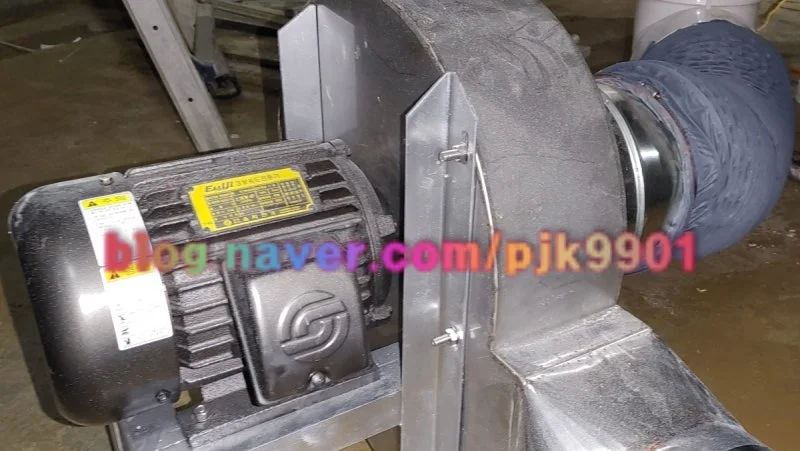

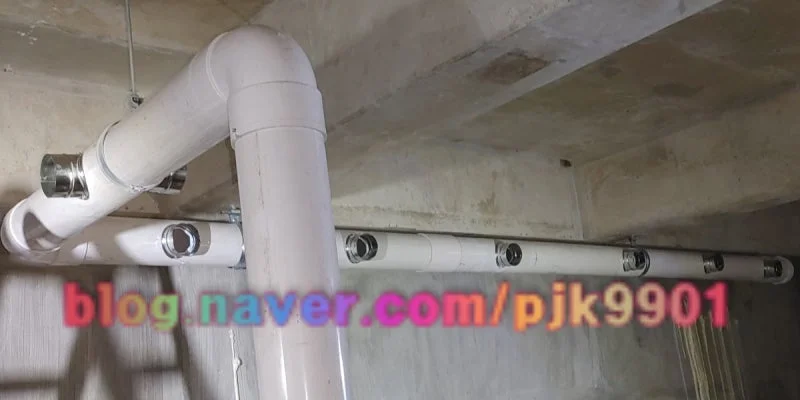

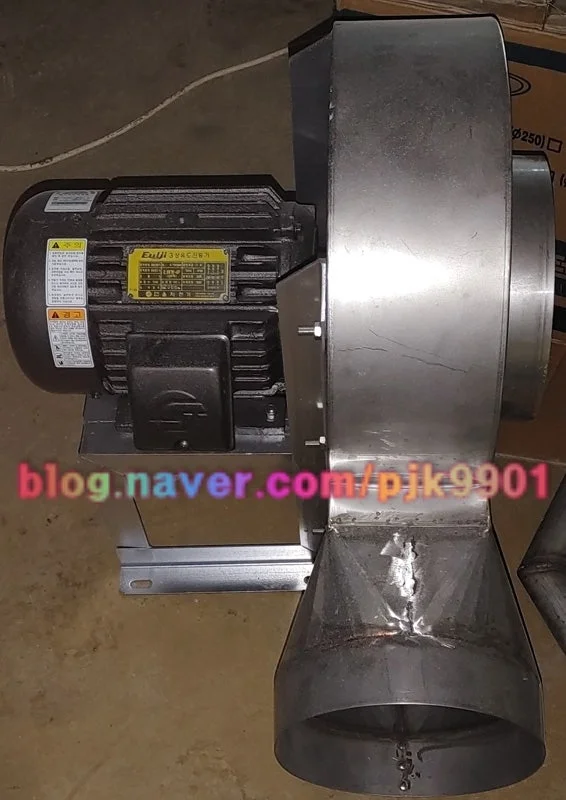

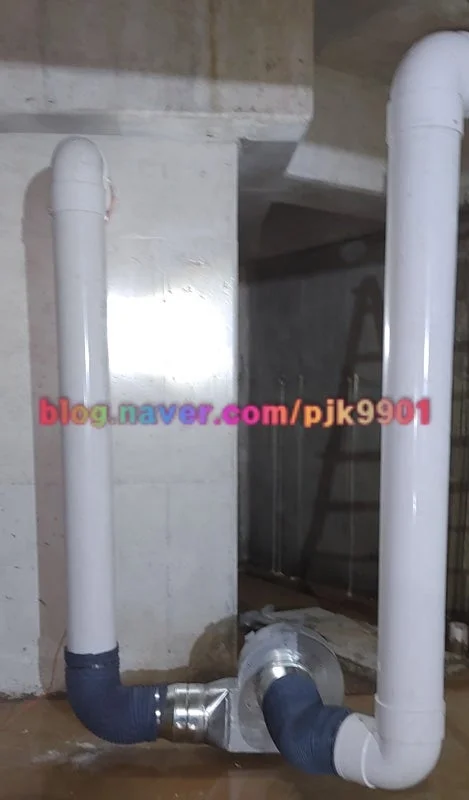

배기 설비
밀폐 처리시설 내부의 오염된 공기를 외부로 배출하는 배기 덕트와 배기팬입니다. 탈취 성능 확보를 위해 복수의 팬을 배치하였습니다.

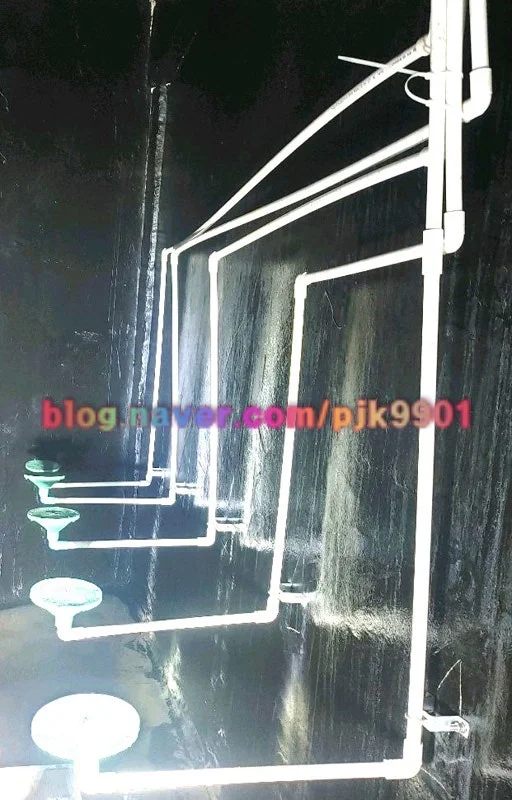

산기관 설치
폭기조 바닥에 설치된 산기관으로, 공기를 미세기포 형태로 분산 공급하여 호기성 분해를 촉진합니다.

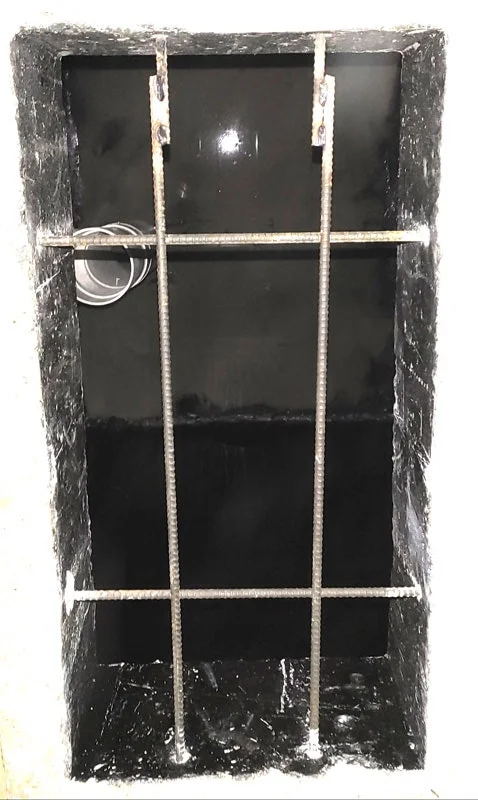

안전망 설치
처리조 상부에 안전망을 설치하여 작업자 추락 및 이물질 유입을 방지하였습니다.

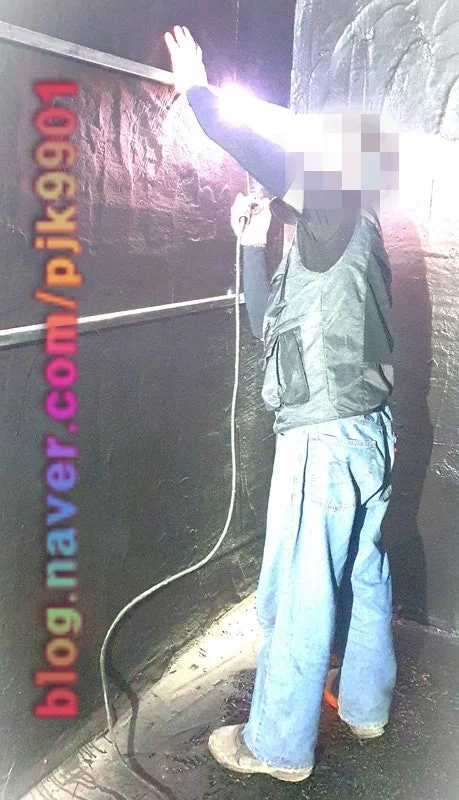

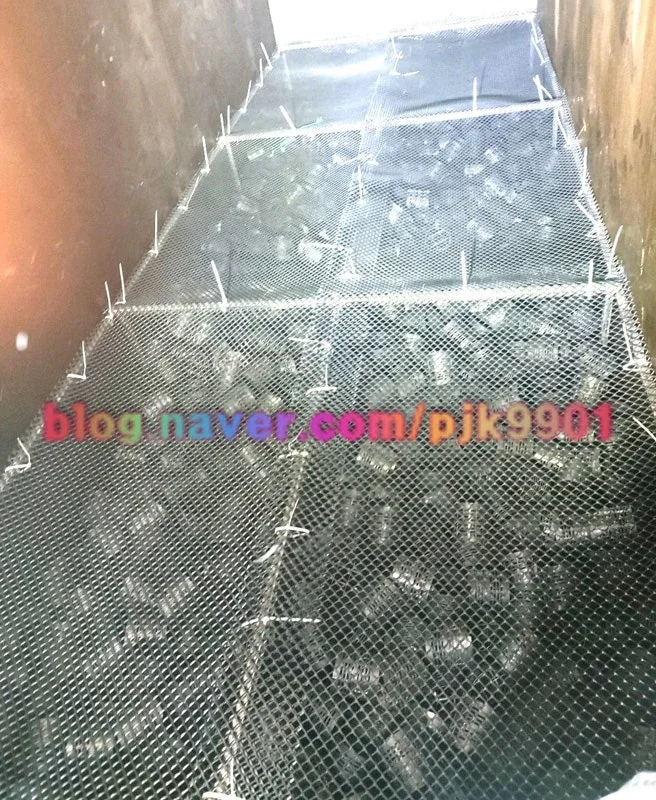

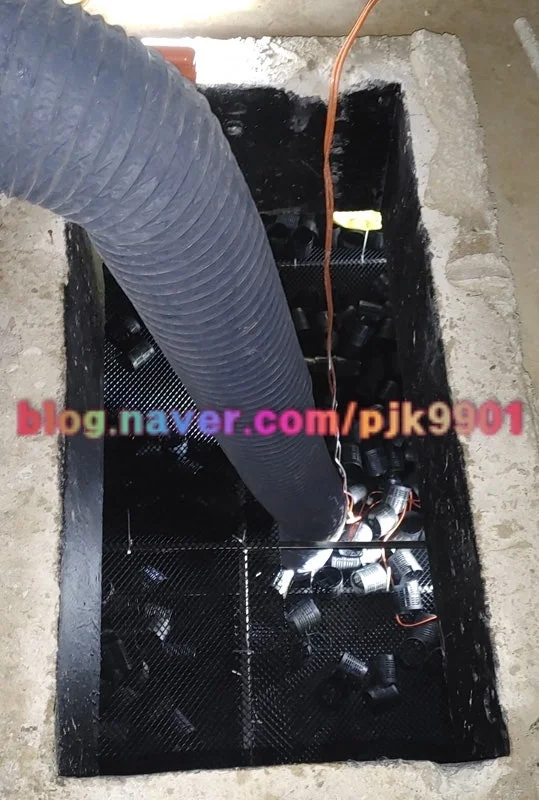

유동상 여재 설치
부유식 미생물 담체인 유동상 여재를 처리조에 설치하는 공정입니다. 여재틀 고정 후 여재를 충진하여 생물막 형성 면적을 극대화합니다.
유입구 설치
외부 오수가 처리시설로 유입되는 유입구를 설치하였습니다.

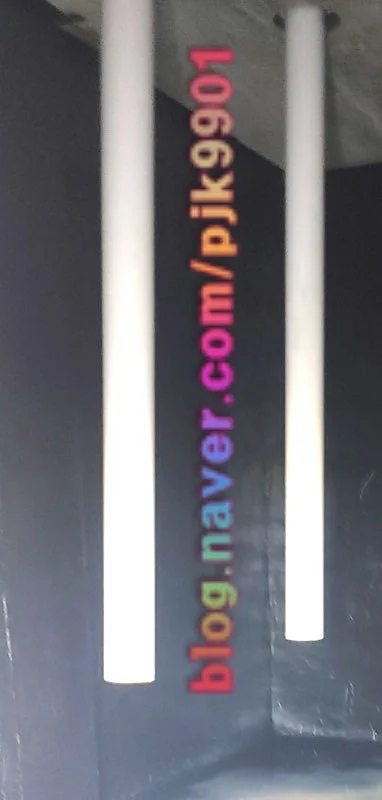

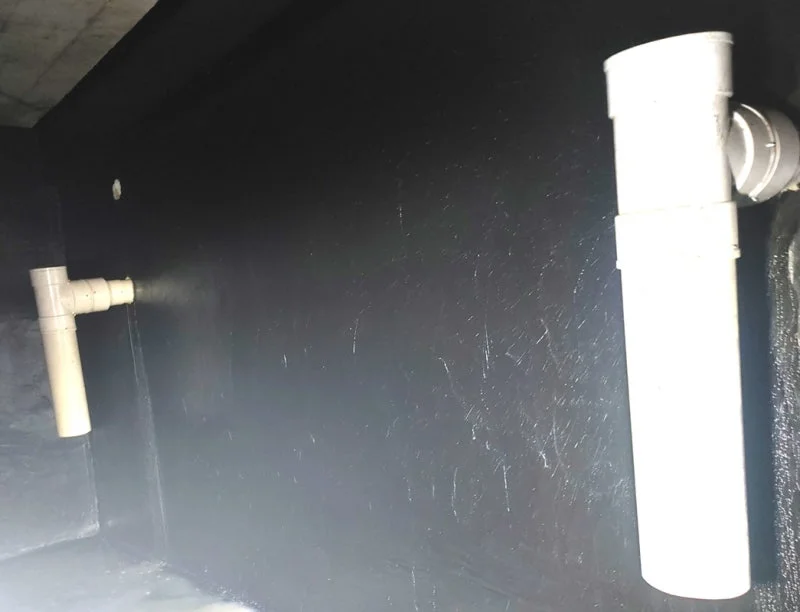

이류관
처리조 간 오수를 이송하는 이류관입니다. 유량 흐름을 안정적으로 유지하도록 구성하였습니다.

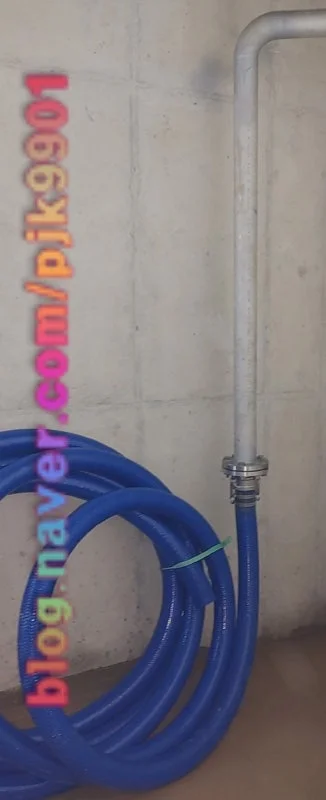

청소용 호스
시설 유지보수 시 조 내부를 세척하기 위한 청소용 호스입니다.

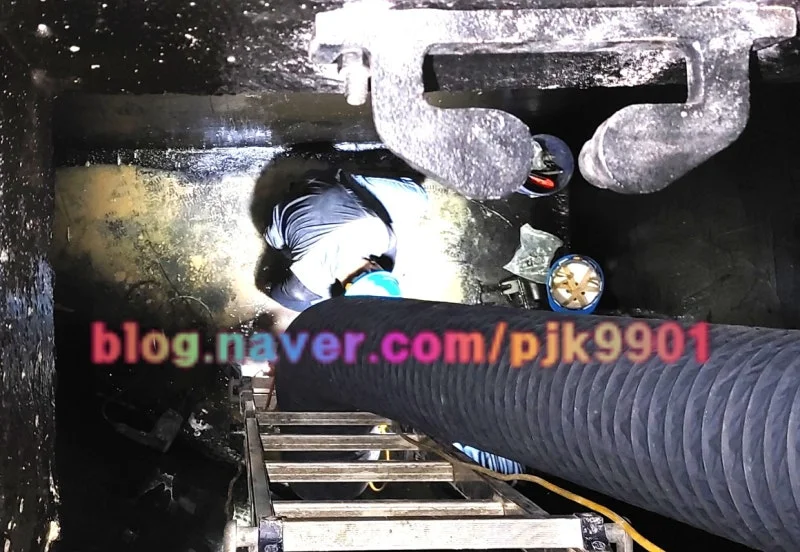

탈착펌프 설치
슬러지 인발 및 순환에 사용되는 탈착펌프를 설치하였습니다.

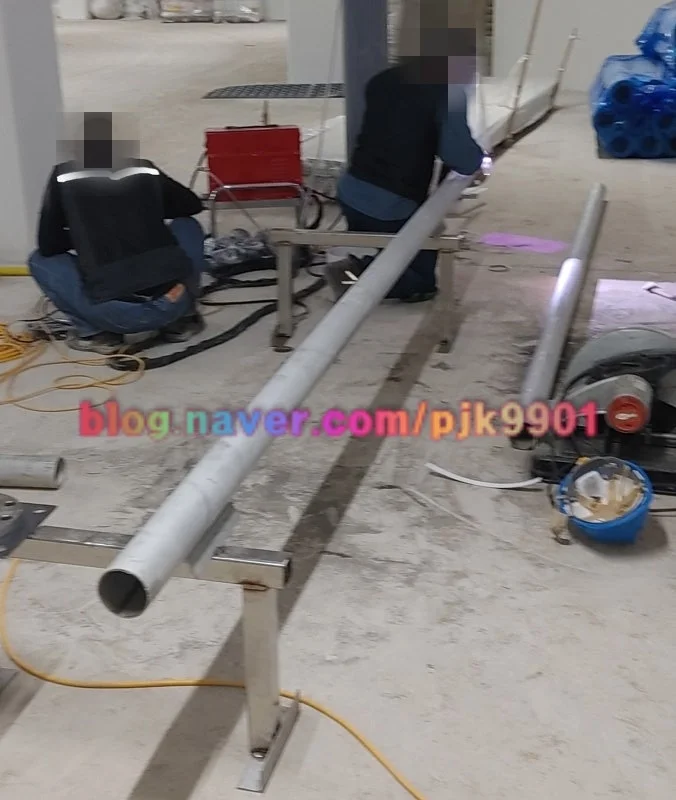

파이프 가공
현장에서 직접 파이프를 가공·절단하여 배관 경로에 맞춤 시공하였습니다.

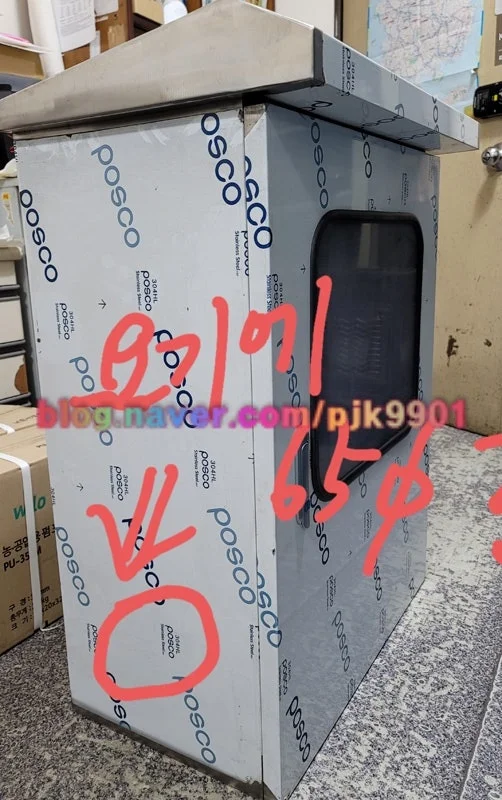

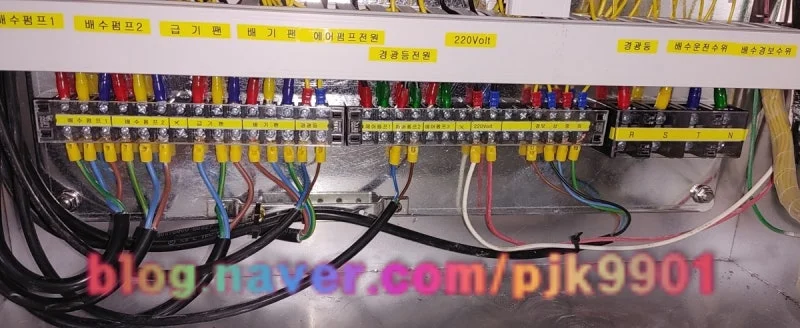

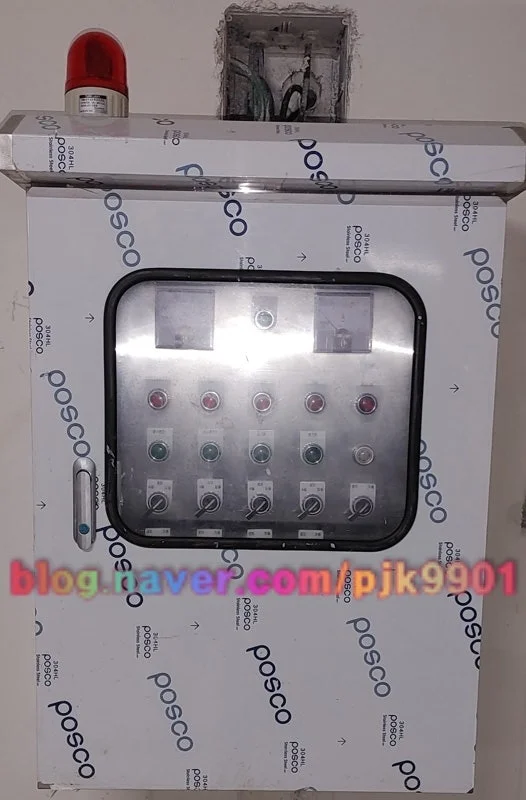

전기제어반
시설 내 모든 기계·전기 설비를 통합 제어하는 전기제어반입니다. 단자 결선부터 외함 설치까지 완료하였습니다.
