장지리에 HBC공법(고정상 접촉산화법)을 적용하여 정화조(개인하수처리시설)를 설치한 시공 현장입니다. 구조물 내부에 급배기, 방류, 폭기, 전기제어 등 전 공정의 설비를 일괄 시공하였습니다.

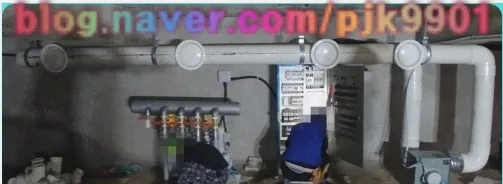

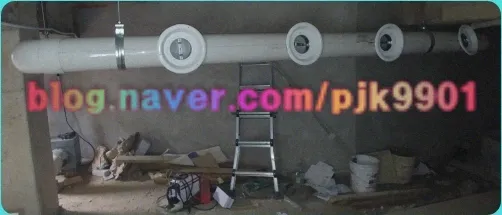

급기덕트 및 배기덕트 설치
정화조 내부의 환기를 담당하는 급기·배기 덕트를 설치하였습니다. 급기덕트는 외부의 신선한 공기를 내부로 유입하고, 배기덕트는 처리 과정에서 발생하는 오염 가스를 외부로 배출합니다. 독립 이중 구조로 설치하여 내부 환기 효율을 높였습니다.

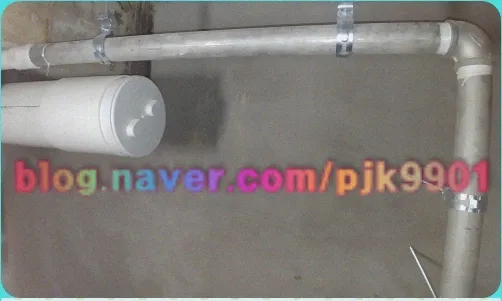

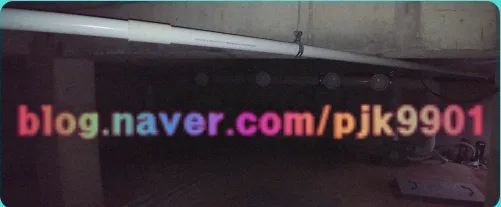

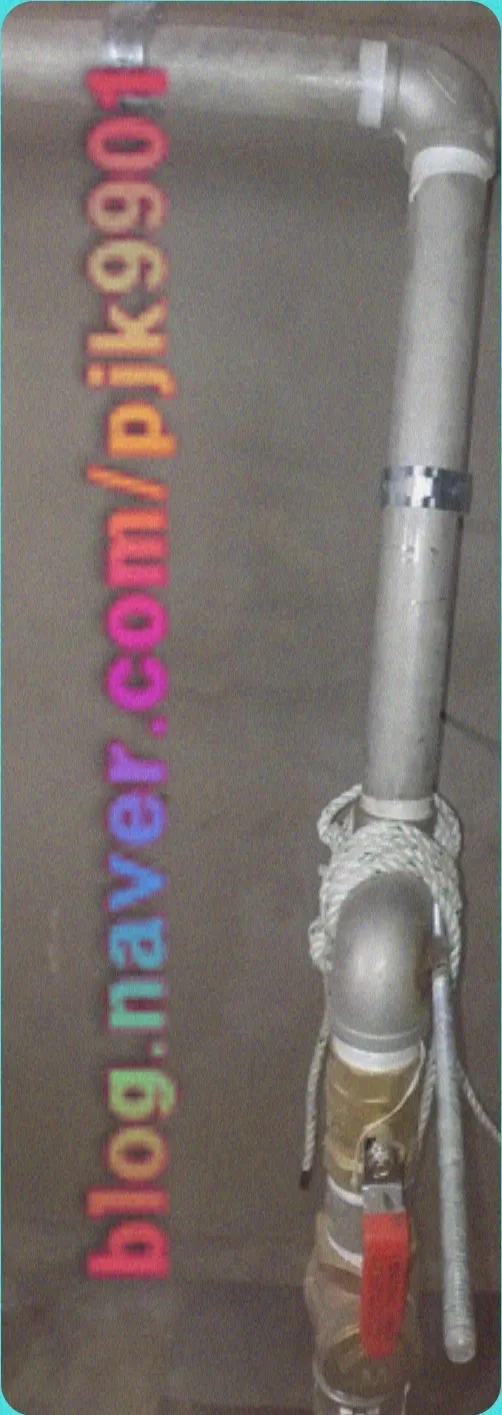

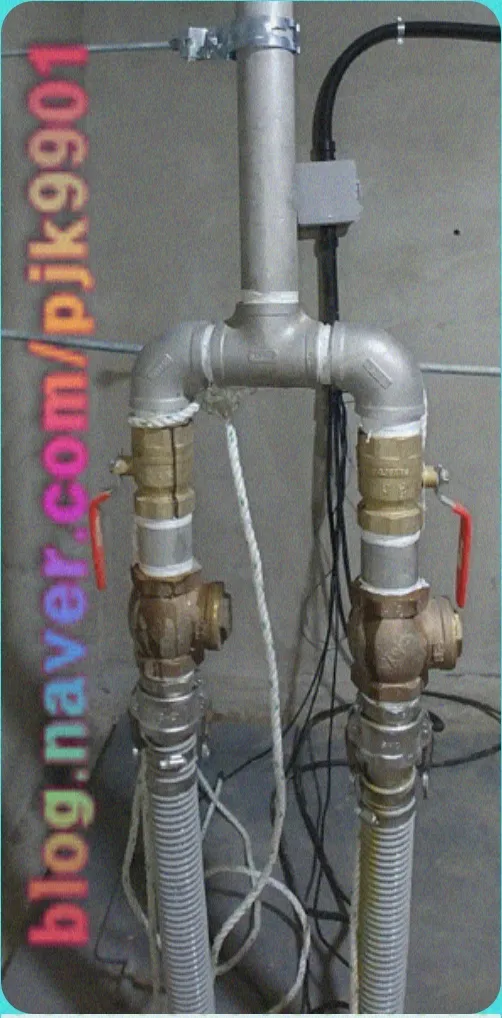

방류배관
처리가 완료된 방류수를 외부로 배출하는 방류배관입니다. 구조체 관통부에서 방류구까지 배관 경로와 구배를 설계하여 안정적인 방류수 이송을 확보하였으며, 접합부를 밀실하게 처리하여 누수를 방지하였습니다.

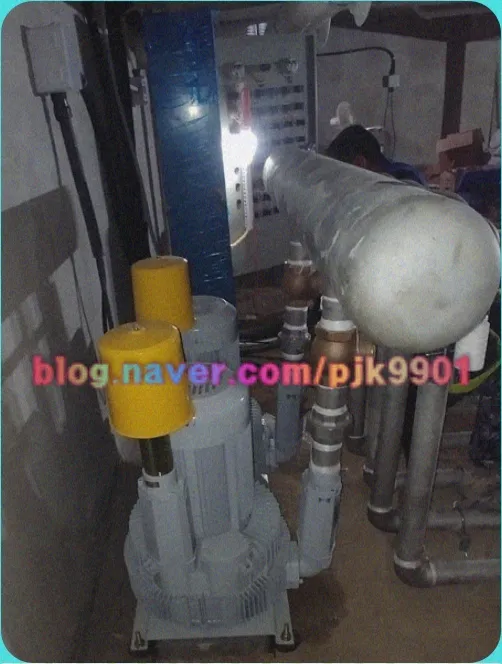

브로워 설치
폭기조에 공기를 공급하는 브로워를 설치하였습니다. HBC공법에서 미생물의 활성과 여재 표면의 생물막 유지에 필수적인 산소를 안정적으로 공급하는 핵심 장비입니다.

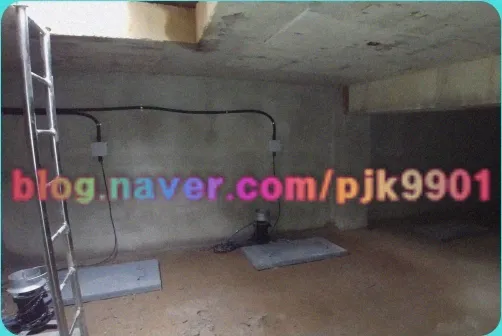

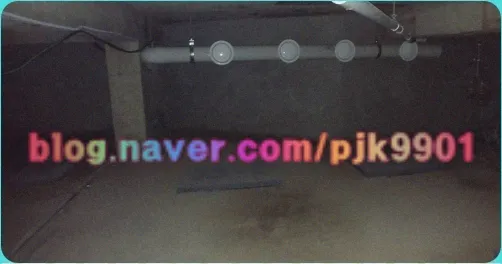

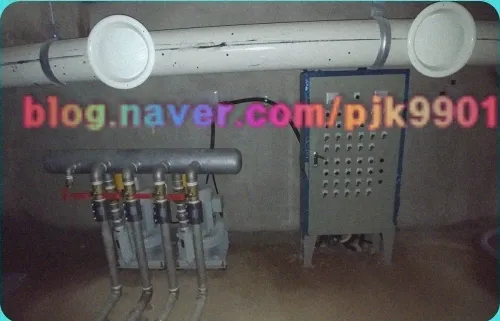

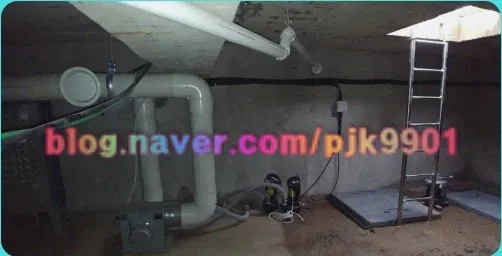

실내 전경
기계실과 처리조가 배치된 정화조 내부 전경입니다. 배관, 기계설비, 전기 케이블이 체계적으로 정리되어 운전 시 동선 확보와 장비 접근이 용이합니다.

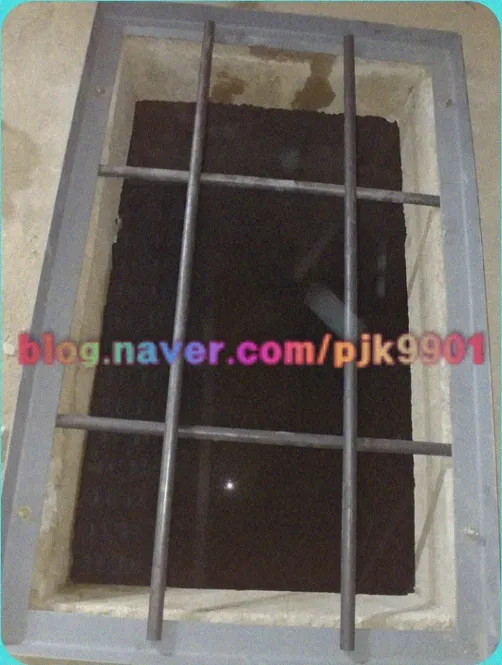

안전망
맨홀 개구부에 설치된 안전망입니다. 점검·유지보수 시 작업자의 추락을 방지하며, 외부 이물질의 유입도 차단합니다.

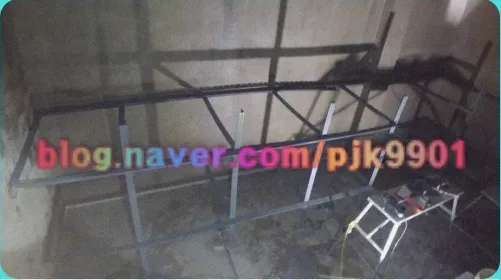

앵글 설치
여재틀과 설비 지지대로 사용되는 앵글을 현장 규격에 맞게 제작·설치하였습니다. 여재를 안정적으로 고정하여 미생물 부착면을 균일하게 유지하는 역할을 합니다.

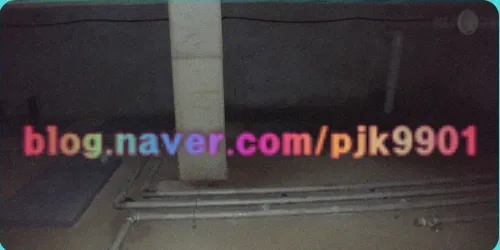

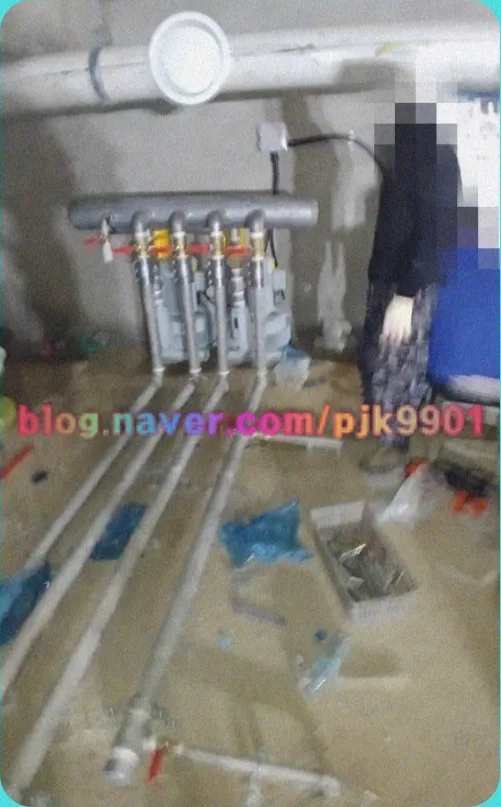

에어배관
브로워에서 공급되는 공기를 각 폭기조에 분배하는 에어배관입니다. 산기관과 연결되어 폭기조 전체에 균일한 공기량을 공급하여 생물학적 처리 효율을 높입니다.

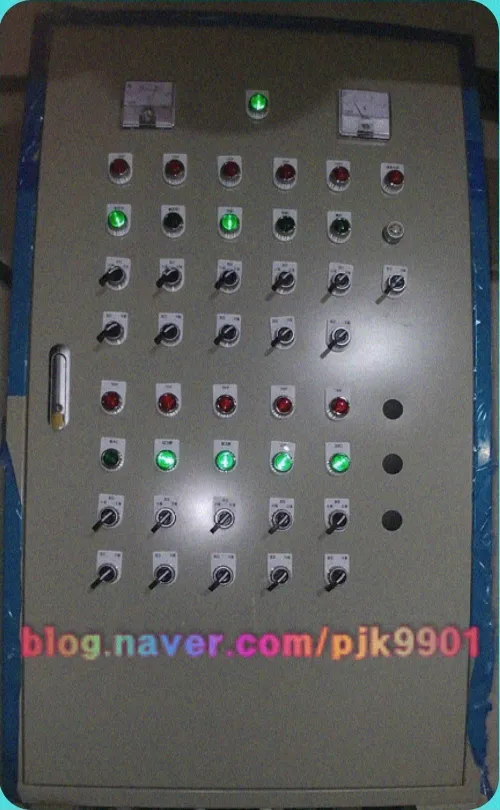

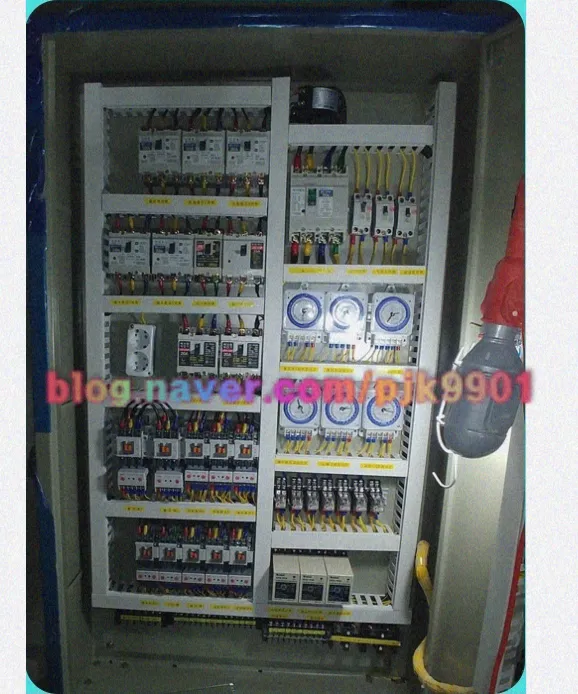

전기판넬 (제어반)
시설 내 전체 장비의 전원 공급과 운전을 관리하는 제어반입니다. 내부에 차단기와 계전기가 배치되어 있으며, 외부 판넬에서 운전 현황을 확인하고 이상 시 즉각 대응할 수 있습니다.
해더 제작
폭기조에 공기를 분배하는 해더 배관을 현장 규격에 맞게 제작한 작업입니다. 브로워에서 나온 공기가 해더를 거쳐 각 산기관에 균일하게 분배됩니다.
