경기 고덕 요양병원 신축 현장의 HBC공법 오수처리시설 설치 공사입니다. 600톤 처리 용량의 시설을 설계하고 전 공정을 시공하였습니다.
전기제어반 내부

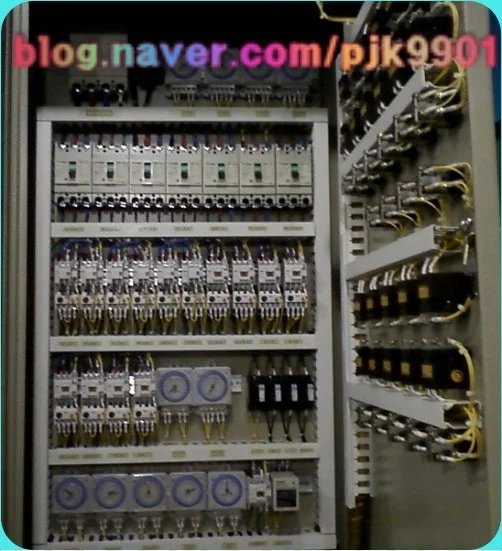

시설 자동 운전을 위한 전기제어반 내부입니다. 차단기, 전자접촉기, 배선 등이 설치되어 있습니다.
전기제어반 조작패널

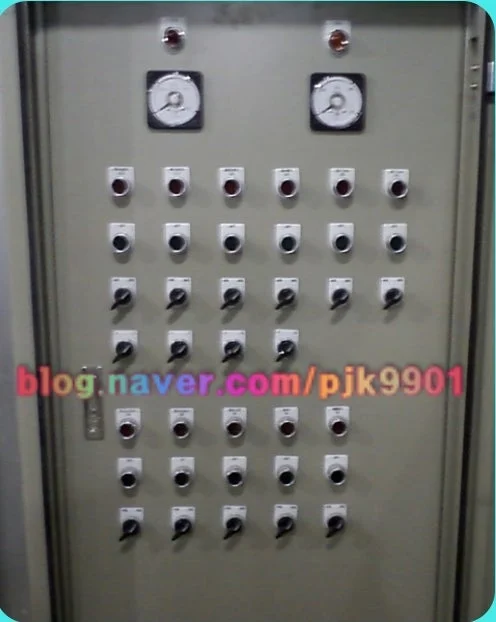

전기제어반 외부 조작패널입니다. 전압·전류 게이지와 각 공정별 조작 스위치가 배치되어 있습니다.
접촉폭기조

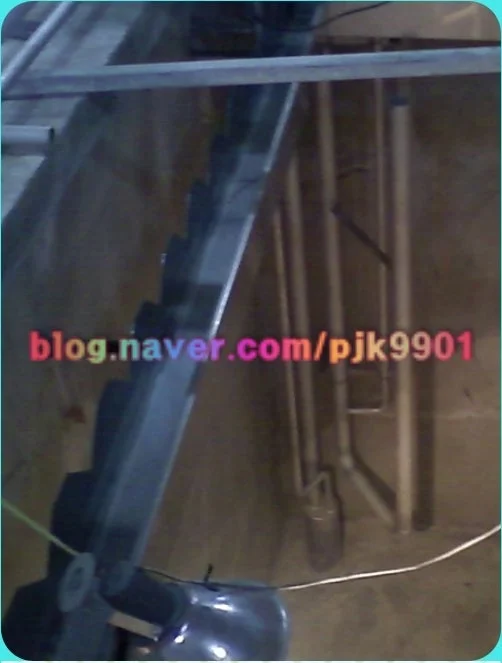

HBC 공법의 핵심 공정인 접촉폭기조입니다. 동절기 기준 오수 체류시간을 적절히 선택하여 낮은 온도에서도 안정적인 처리 효율을 유지합니다.
배관 시공
각 처리 공정을 연결하는 배관 시공입니다.

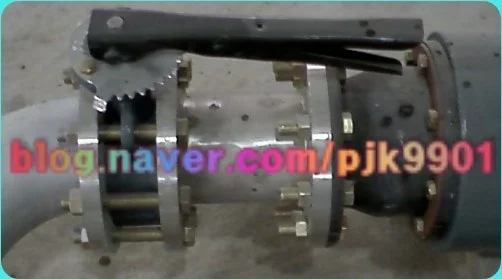

기계 설비
펌프, 브로워 등 주요 기계 설비입니다.
준공 전경

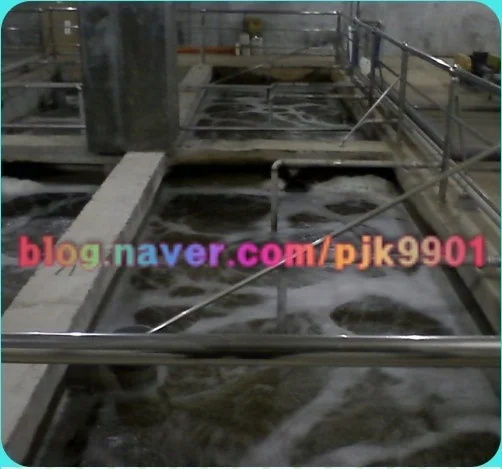

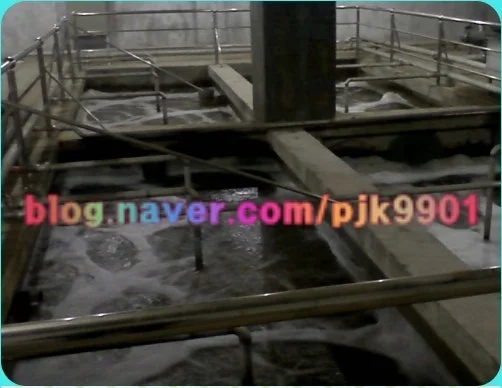

모든 공정 완료 후 준공 전경입니다. HBC 공법 적용으로 현재까지 요양병원에서 발생하는 폐수가 안정적으로 처리되고 있습니다.
처리 성능

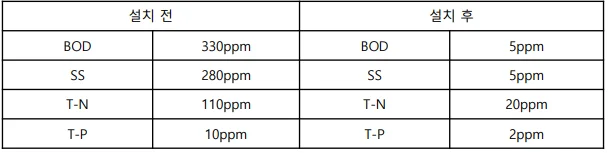

설치 전후 수질 데이터 비교표입니다. BOD 330ppm에서 5ppm으로, SS 280ppm에서 5ppm으로 대폭 개선되었습니다.
처리 계통도

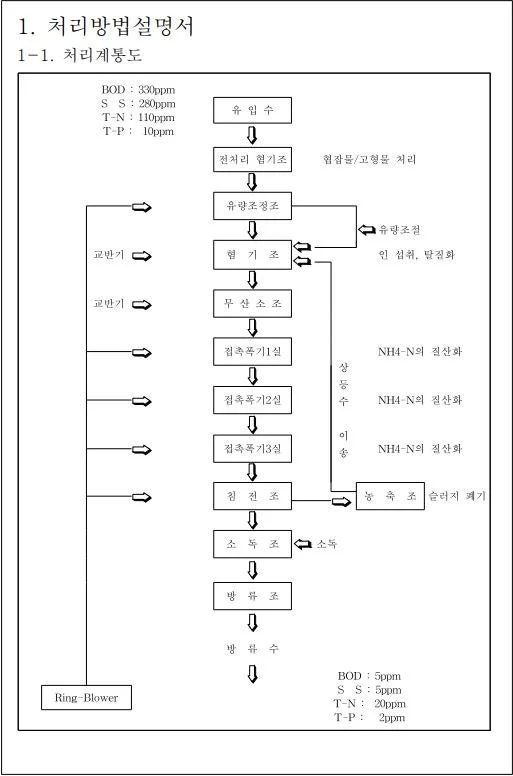

HBC 공법 처리 계통도입니다. 전처리 혐기조부터 접촉폭기, 침전, 소독, 방류까지 전체 처리 흐름을 나타냅니다.
