경기도 파주시에 HBC공법(고정상 접촉산화법)을 적용하여 정화조를 설치한 시공 현장입니다. HBC공법은 미생물막과 수중의 유기물이 반복 접촉하여 오염물질을 제거하는 생물학적 처리 방식으로, 구조물 내부에 기계·전기 설비를 일괄 시공하였습니다.

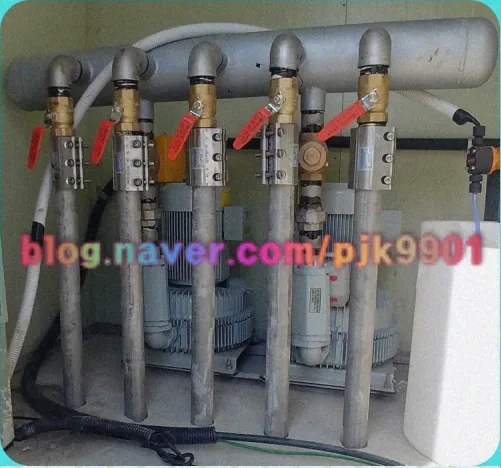

브로워 설치
폭기조에 공기를 공급하는 핵심 장비인 브로워를 설치하였습니다. 미생물의 활성에 필요한 산소를 안정적으로 공급하며, 산기관을 통해 조 내부에 균일하게 공기를 분산시킵니다.

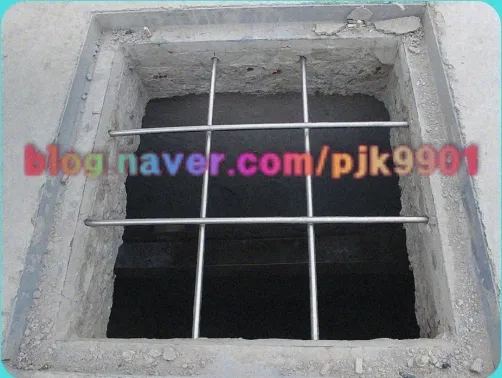

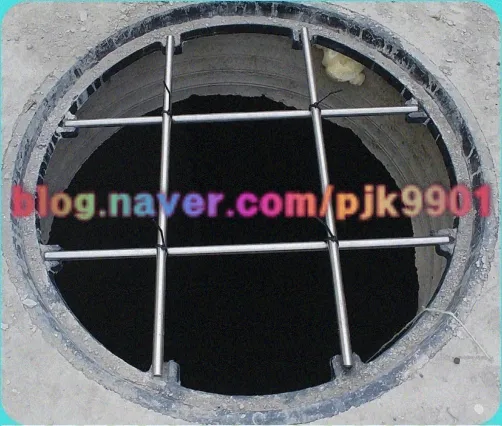

맨홀 및 안전망
정화조 상부에 사각 맨홀과 원형 맨홀을 설치하고, 각 맨홀 개구부에 안전망을 부착하였습니다. 점검·유지보수 시 작업자의 출입을 용이하게 하면서 추락 사고를 예방합니다.

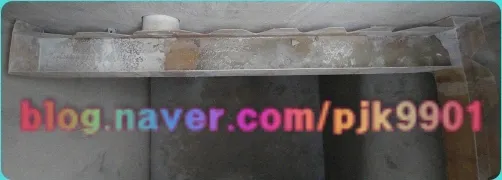

웨어 설치
처리조 내에서 월류수를 균일하게 배출하는 웨어를 설치하였습니다. 웨어의 수평 정밀도를 확보하여 처리수가 편류 없이 고르게 월류하도록 조정하였습니다.

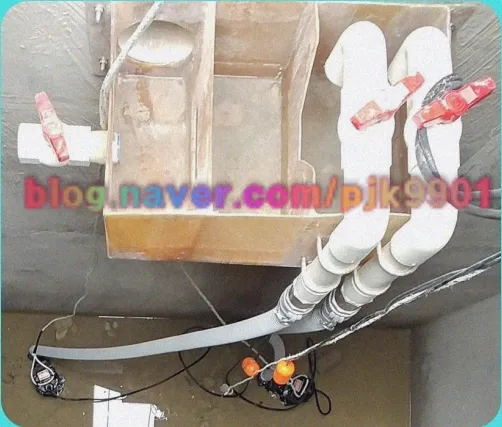

유량펌프 설치
유량조의 오수를 후속 처리 공정으로 이송하는 펌프입니다. 유입 유량에 따라 자동 제어되어 안정적인 처리 유량을 유지합니다.

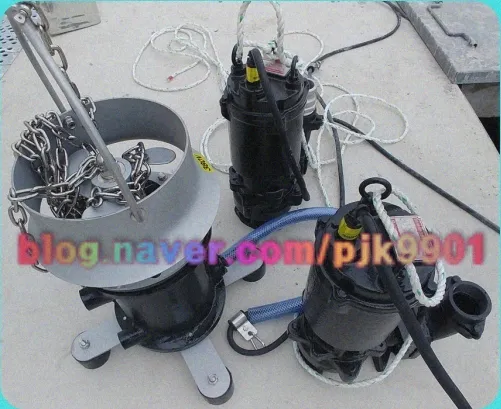

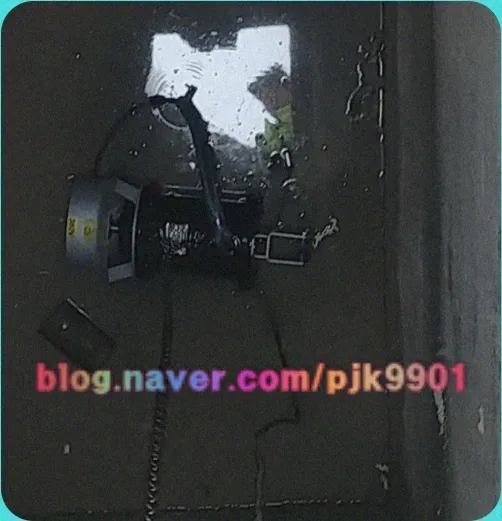

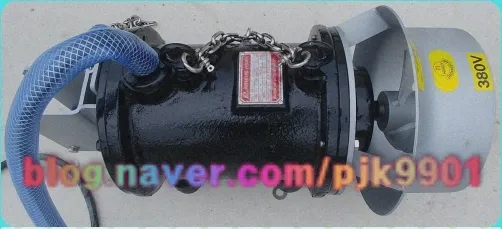

교반기
무산소조와 혐기조에 상향식 및 횡향식 교반기를 설치하였습니다. 조 내부의 오수와 활성슬러지를 균일하게 혼합하여 질소·인 제거 반응이 원활하게 일어나도록 하며, 슬러지 침전을 방지합니다.

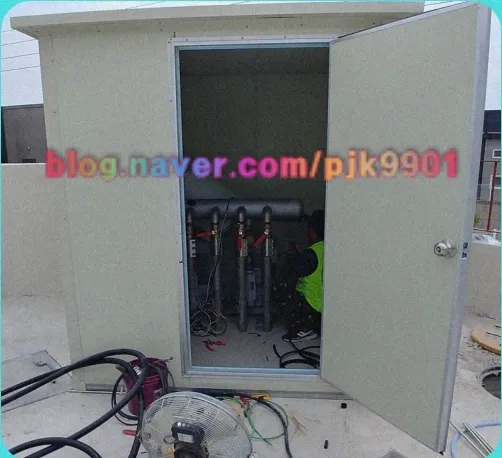

기계실
브로워, 펌프류, 밸브, 배관 등 핵심 설비가 집중 배치된 기계실입니다. 장비 간 간격과 배치를 최적화하여 운전 중 점검과 유지보수가 용이한 구조로 시공하였습니다.

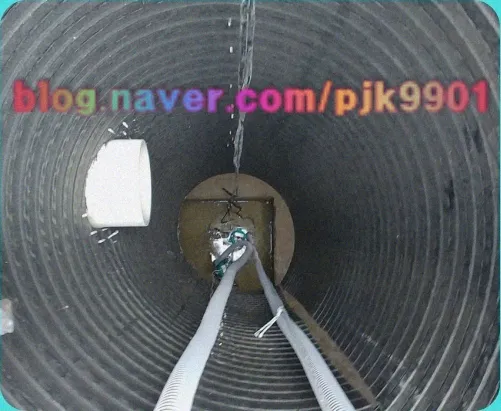

반송펌프
생물반응조 내 활성슬러지를 순환시키는 반송펌프입니다. 적정량의 슬러지를 반송하여 생물학적 처리 효율을 유지하고, 안정적인 미생물 농도를 확보합니다.

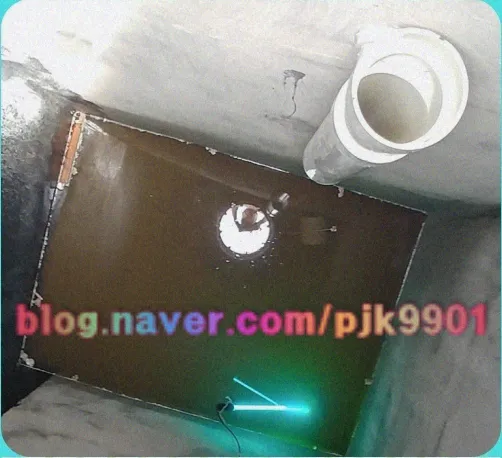

UV램프 설치
방류 전 처리수를 자외선으로 소독하는 UV램프를 설치하였습니다. 화학 약품 없이 자외선 조사만으로 병원성 미생물을 사멸시켜 안전한 방류수 수질을 확보합니다.

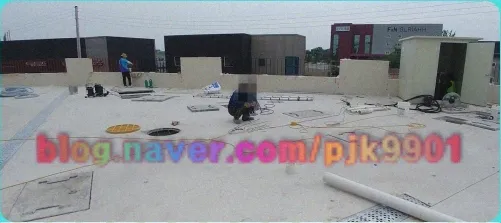

시공 완료 전경
모든 설비 설치가 완료된 정화조 상부 전경입니다. 맨홀, 환기구, 안전시설이 정리되어 운영 준비가 완료된 상태입니다.

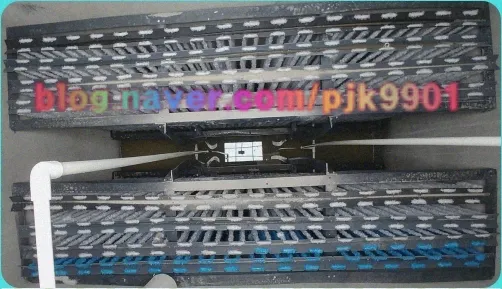

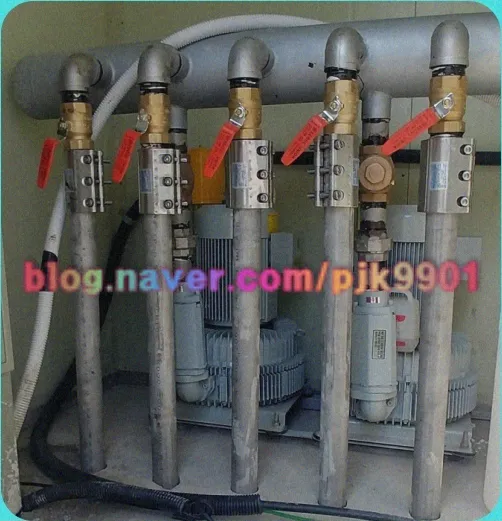

폭기조 내부 및 해더작업
폭기조 내부에 설치된 산기관과 여재, 그리고 공기 분배용 해더 배관입니다. 해더에서 분기된 산기관이 폭기조 전체에 균일하게 공기를 공급하여 미생물의 활성을 유지합니다.

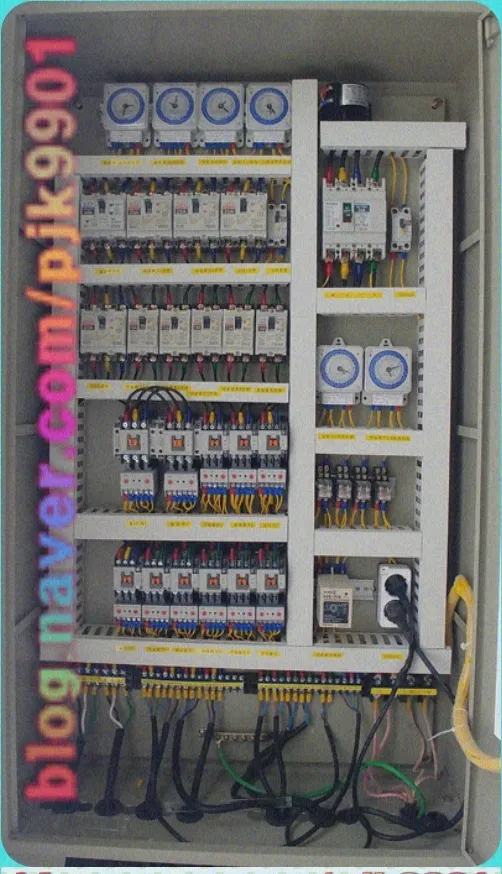

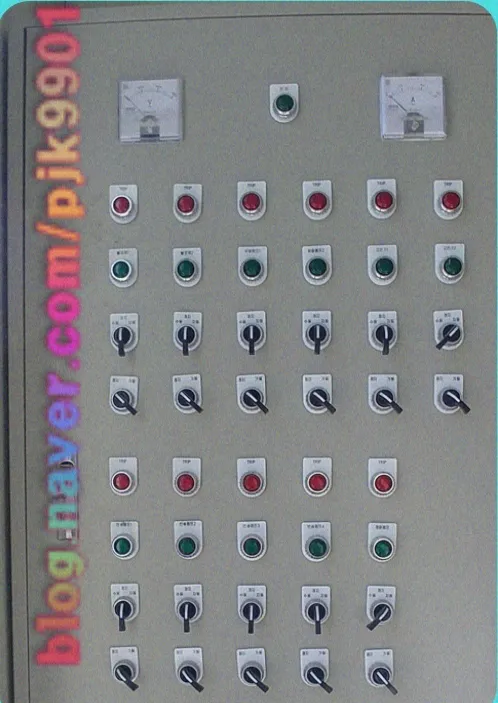

전기판넬 (제어반)
시설 내 모든 장비의 전원 공급과 운전을 통합 관리하는 제어반입니다. 내부에는 차단기, 계전기, PLC가 체계적으로 배치되어 있으며, 외부 판넬에서 운전 상태를 실시간으로 모니터링할 수 있습니다.

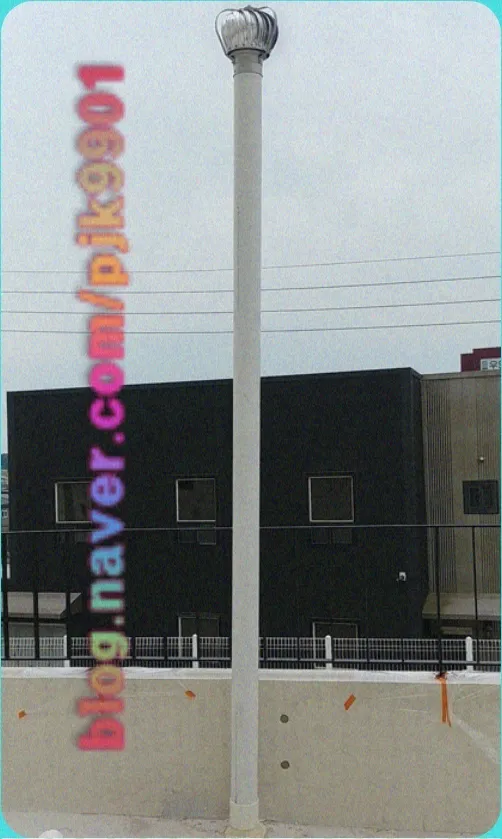

환기구
정화조 내부의 환기를 담당하는 환기구입니다. 처리 과정에서 발생하는 가스를 외부로 배출하고 신선한 공기를 유입시켜, 내부 장비의 부식을 방지하고 작업 환경을 개선합니다.

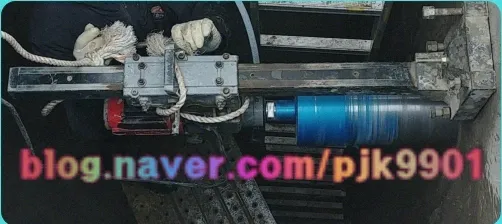

코아작업
구조물 벽체에 배관 관통부를 형성하는 코아 천공 작업입니다. 유입·방류 배관과 전기 케이블이 구조물을 관통하는 지점을 정밀하게 천공하여, 이후 배관 연결과 방수 처리가 원활하게 이루어지도록 합니다.
