경기도 용인시 처인구 남동에 HBC공법(고정상 접촉산화법, Hanging Bio-Contactor)을 적용하여 오수처리시설을 시공한 현장입니다. 미생물을 여재에 부착시켜 폐수 내 유기물을 산화·분해하는 생물학적 처리 방식으로, 전처리부터 방류까지 전 공정의 설비를 설치하였습니다.

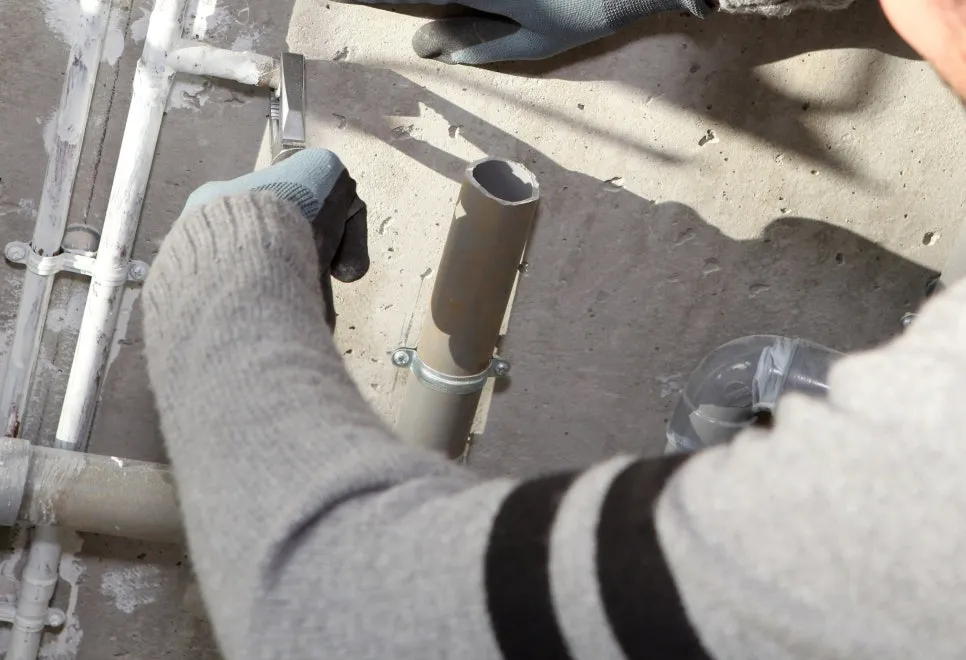

배관 시공
오수처리시설 내부 배관을 클램프로 고정하는 시공 작업입니다. PVC 배관을 콘크리트 구조물에 견고하게 부착하여 처리수의 안정적인 이송 경로를 확보합니다.

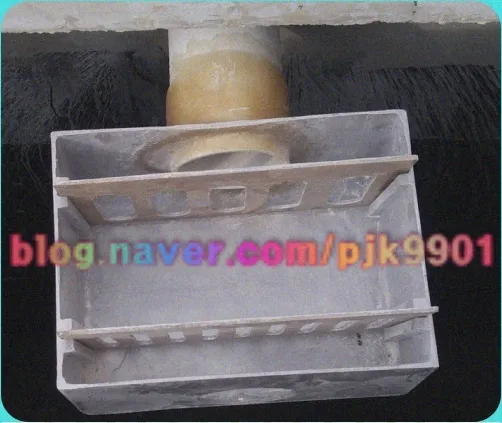

스크린
유입수에 포함된 협잡물을 1차로 걸러내는 전처리 장치입니다. 대형 이물질을 제거하여 후단 처리 공정의 안정적인 운전을 보장하고 배관 막힘을 예방합니다.

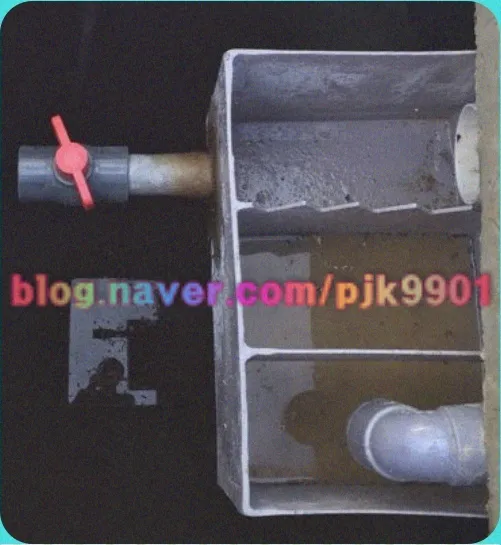

계량조 내부
유입 오수의 유량을 측정하고 일시 저류하는 계량조의 내부입니다. 유입량 변동에 대응하여 후단 공정에 일정한 유량을 공급하는 완충 역할을 수행합니다.

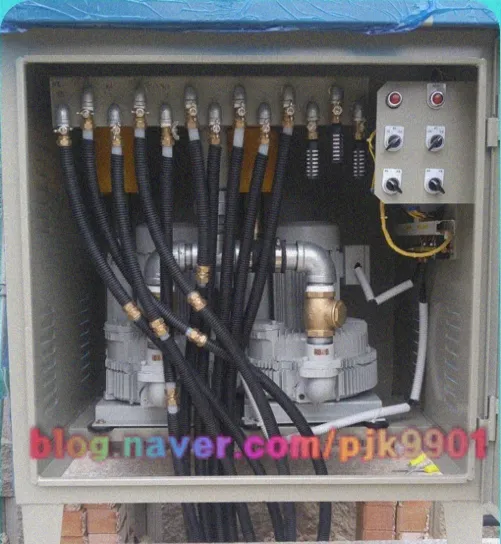

기계실 내부
브로워, 펌프, 밸브 등 핵심 기계설비가 집중 배치된 기계실입니다. 각 장비의 정비와 교체가 용이하도록 배치하였으며, 배관과 전기 케이블을 체계적으로 정리하였습니다.

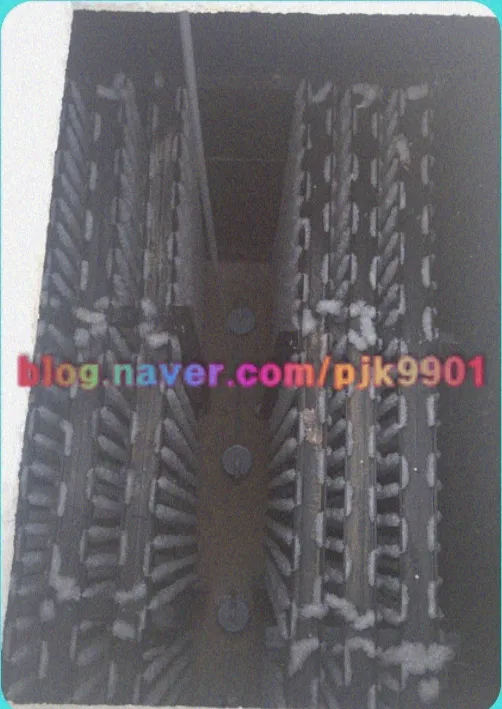

폭기조 내부
미생물이 유기물을 분해하는 생물학적 처리의 핵심 공간인 폭기조 내부입니다. 산기관을 통해 공기가 균일하게 공급되어 호기성 미생물의 활성을 유지하고, 여재에 부착된 생물막이 오수 내 오염물질을 분해합니다.

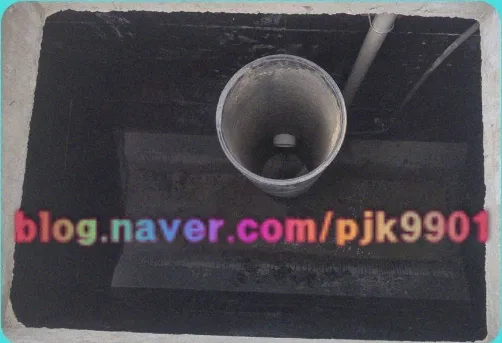

침전조 내부
폭기조에서 처리된 오수를 정치시켜 슬러지를 침전 분리하는 침전조입니다. 상부의 맑은 처리수는 방류되고, 하부에 가라앉은 슬러지는 반송 또는 잉여 처리됩니다.

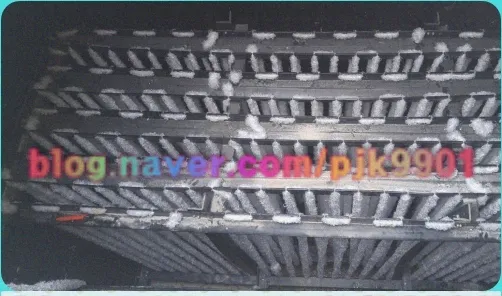

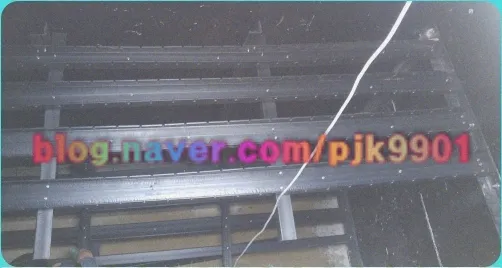

여재틀 및 여재 작업
HBC공법의 핵심인 여재틀과 여재 설치 작업입니다. 여재는 미생물이 부착·성장할 수 있는 접촉면을 제공하는 매체로, 여재틀에 고정되어 물에 떠내려가지 않고 미생물이 안정적으로 부착·생존할 수 있는 환경을 조성합니다.

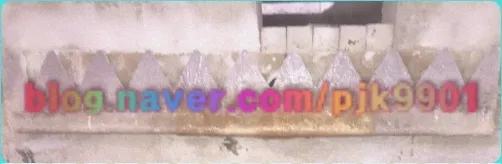

웨어
처리조에서 월류수를 균일하게 배출하는 웨어입니다. 수평을 정밀하게 조정하여 처리수가 편류 없이 고르게 월류하도록 설치하였습니다.

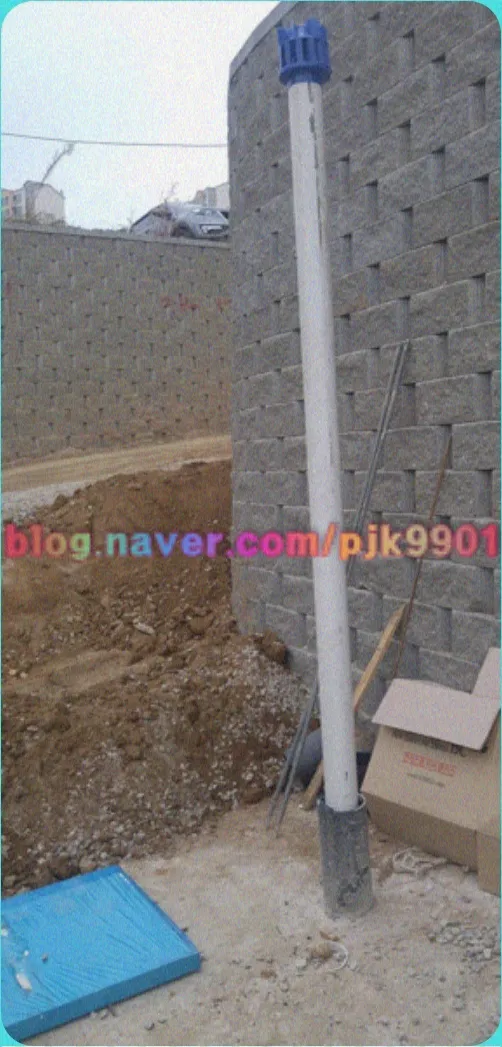

환기구
정화조 내부의 환기를 담당하는 환기구입니다. 처리 과정에서 발생하는 가스를 배출하고 외부 공기를 유입시켜 내부 환경을 유지합니다.

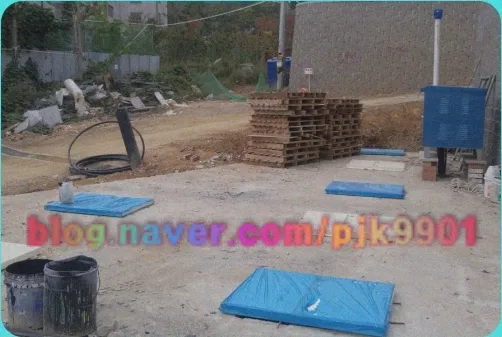

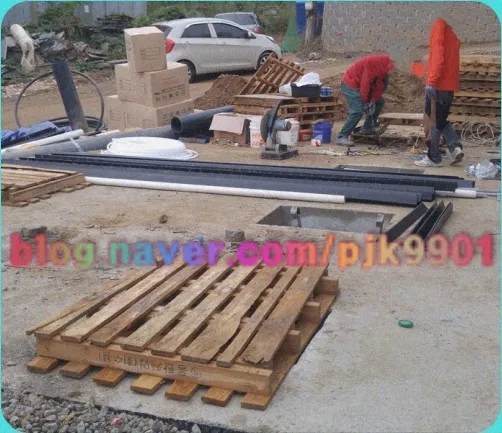

작업 광경 및 상부 전경
시공 과정의 전체적인 작업 광경과 유입배관, 완공된 오수처리시설 상부 전경입니다. 맨홀, 환기구, 배관이 정리되어 운영 준비가 완료된 모습을 확인할 수 있습니다.
