화성시 팔탄면 물류센터 300톤 HBC공법 구조체 시공 | 시공사례

화성시 팔탄면 물류센터 300톤 구조체 시공 현장

경기도 화성시 팔탄면 물류센터에 일 처리용량 300톤 규모의 오수처리 구조체를 시공한 현장입니다. 대규모 물류시설에서 발생하는 오수를 처리하기 위해 HBC공법을 적용하였으며, 구조물 시공의 전 과정을 수행하였습니다.

터파기

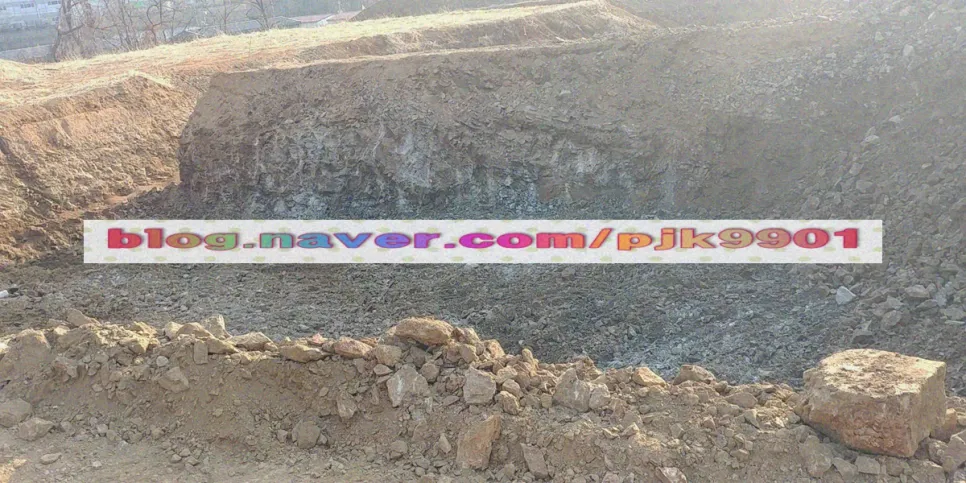

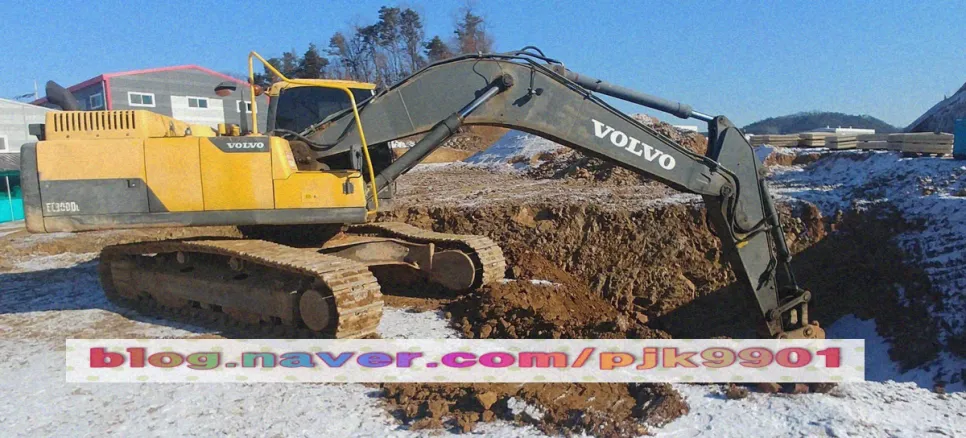

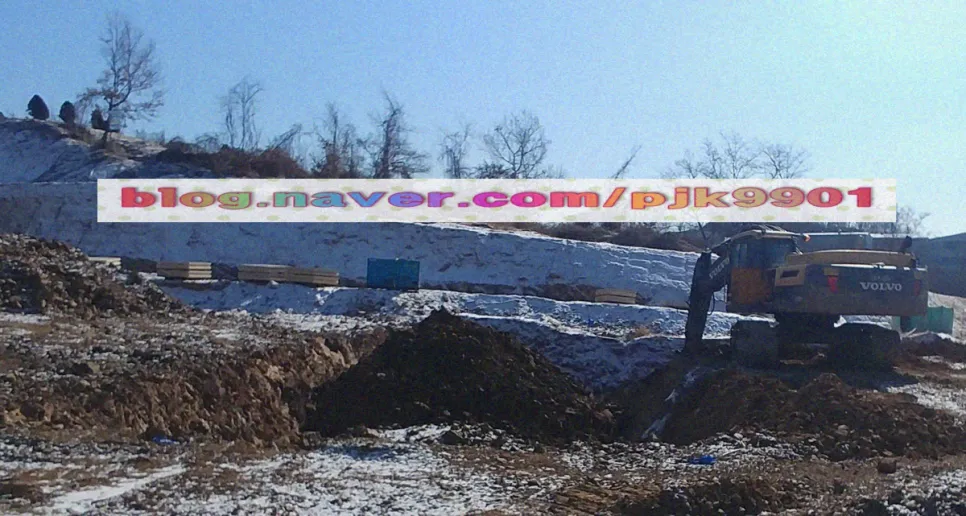

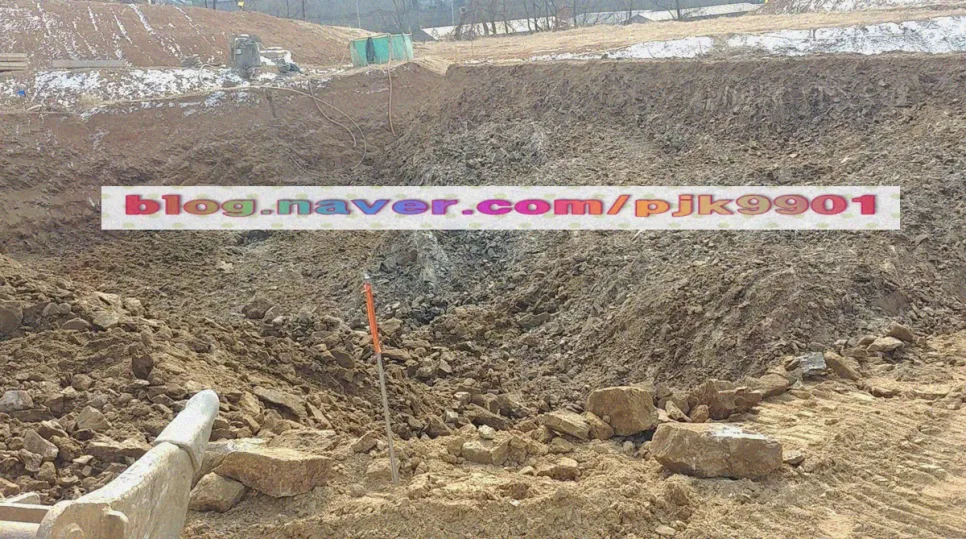

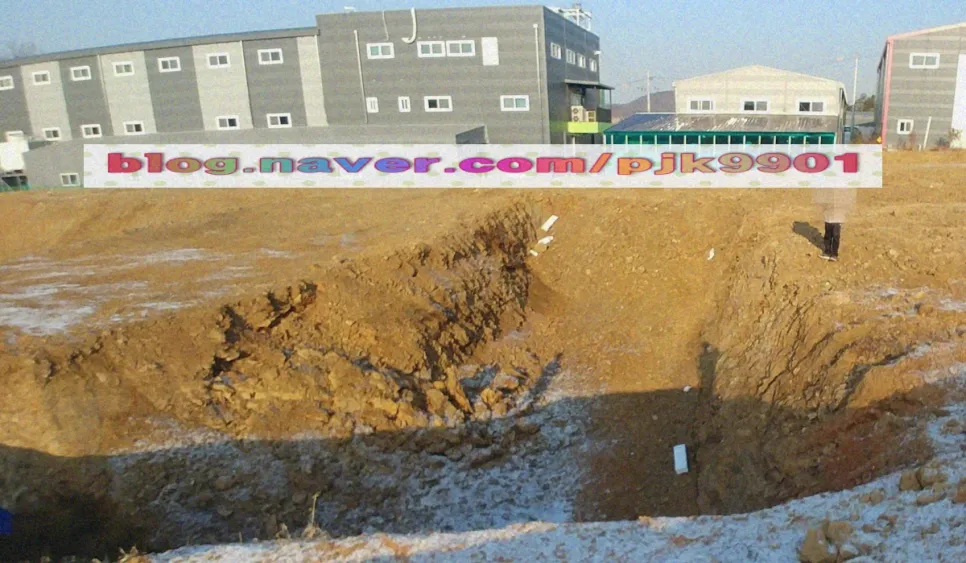

터파기 현장 굴삭기 투입 터파기 굴착면 및 물류센터 전경 굴삭기 터파기 작업 진행 터파기 완료 후 굴착면 근경 터파기 완료 전경

300톤 규모의 대형 오수처리 구조물을 매설하기 위한 터파기 작업입니다. 굴삭기를 투입하여 설계 깊이와 면적에 맞게 지반을 굴착하였으며, 흙막이와 배수를 병행하여 안전한 작업 환경을 확보하였습니다.

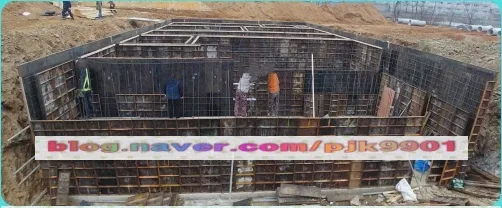

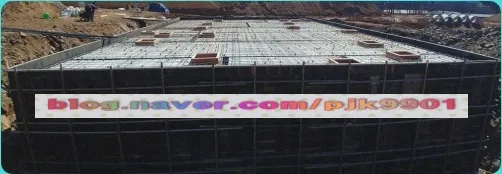

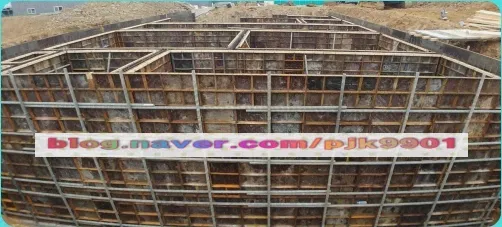

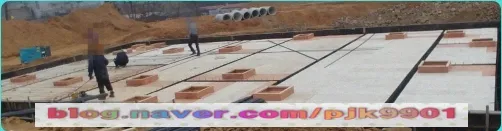

거푸집 및 철근 조립 상부 전경 거푸집 내부 철근 배근 전경 구조물 상판 위 거푸집 내부 작업 거푸집 설치 완료 구조물 전경

콘크리트 구조물의 형상을 잡아주는 거푸집을 조립·설치하는 공정입니다. 300톤급 대형 구조체의 벽체와 격벽을 형성하기 위해 거푸집을 정밀하게 배치하였으며, 콘크리트 타설 시 측압에 견딜 수 있도록 견고하게 지지하였습니다.

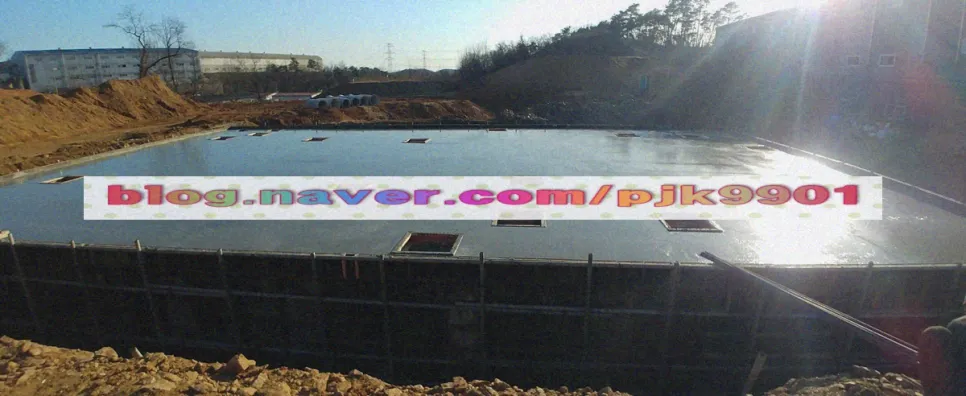

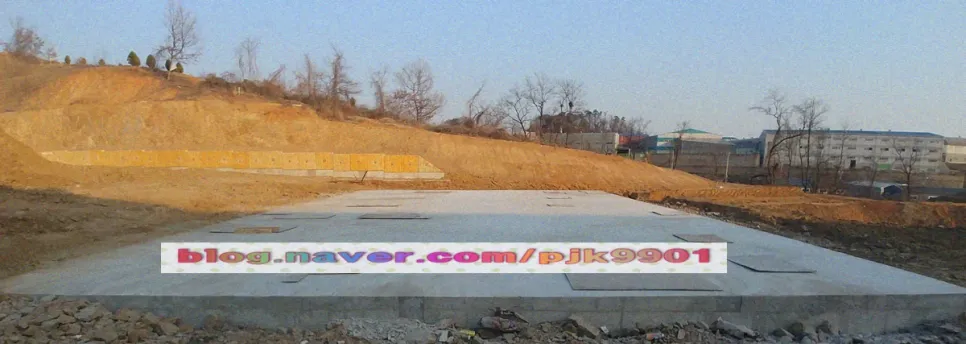

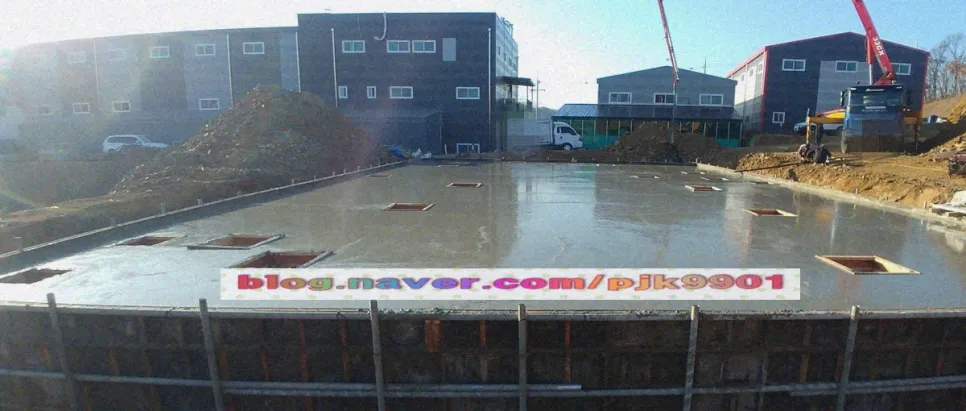

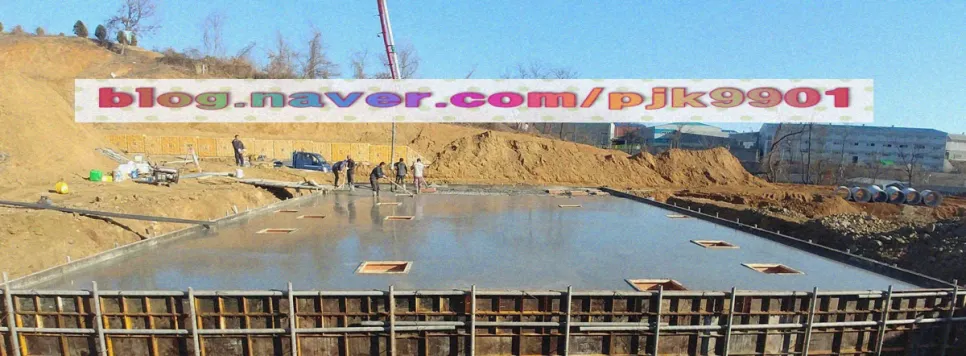

바닥 콘크리트 타설 현장 상부 슬래브 타설 완료 전경 상부 슬래브 타설 완료 측면 전경 구조물 완성 전경

거푸집 내부에 콘크리트를 타설하여 구조체를 형성하는 핵심 공정입니다. 레미콘 차량을 투입하여 벽체와 바닥 슬래브에 콘크리트를 연속 타설하였으며, 바이브레이터로 진동 다짐하여 밀실한 콘크리트 품질을 확보하였습니다.

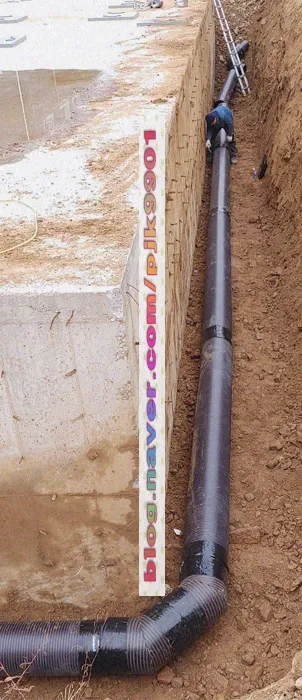

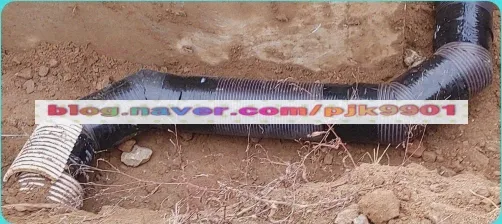

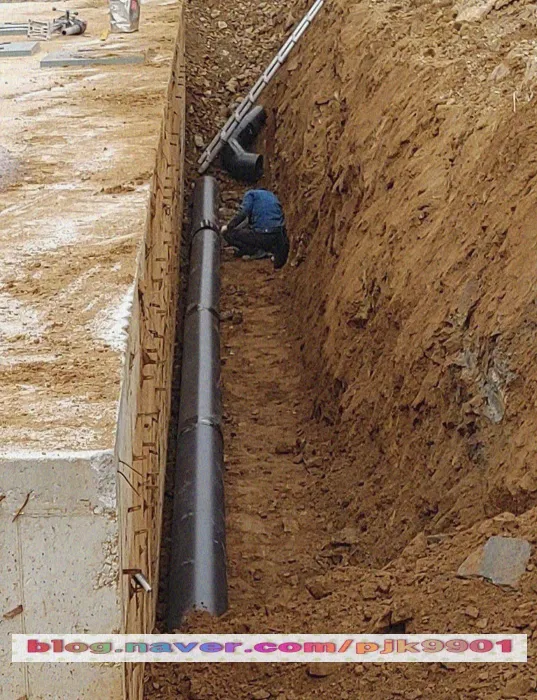

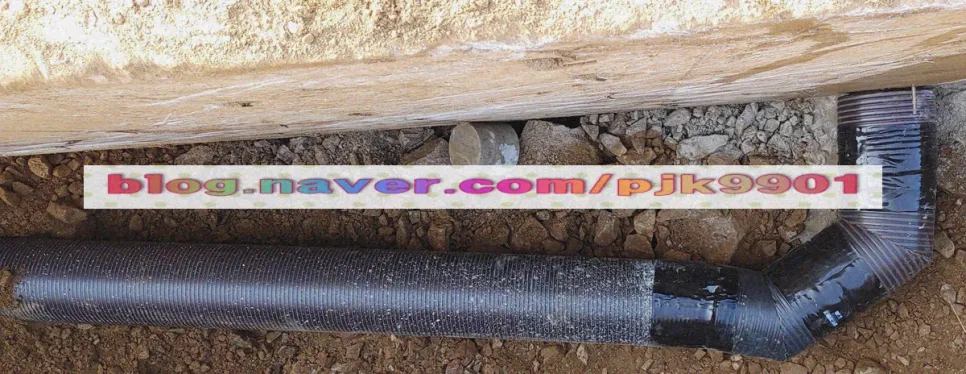

유입배관 주름관 연결부 구조물 측면 대구경 유입배관 시공 유입배관 트렌치 내 시공 전경 유입배관 구조물 관통부 연결

물류센터에서 발생하는 오수를 정화조로 유입시키는 배관을 시공하였습니다. 구조물 관통부에 배관을 정확하게 연결하고, 적정 구배를 확보하여 오수가 자연유하로 원활하게 유입되도록 설계하였습니다.

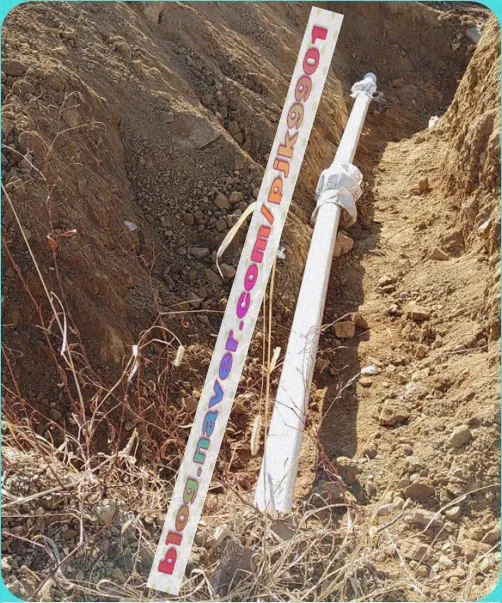

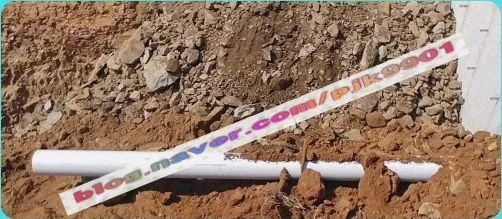

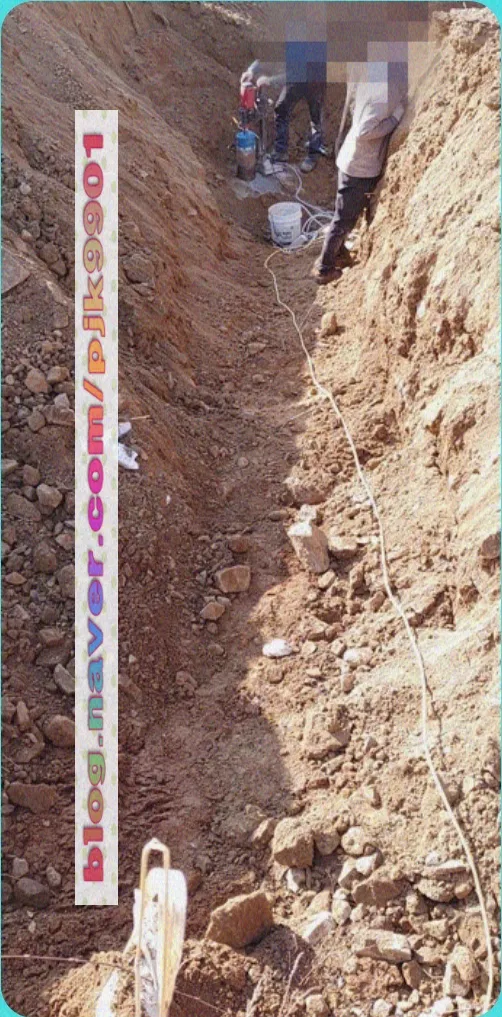

방류배관 트렌치 작업 현장 방류배관 매설 전경 방류배관 구조물 연결부

처리가 완료된 방류수를 외부로 배출하는 방류배관입니다. 구조체에서 방류구까지 배관 경로를 설계하고, 누수 없이 안정적으로 방류수가 이송되도록 접합부를 밀실하게 처리하였습니다.

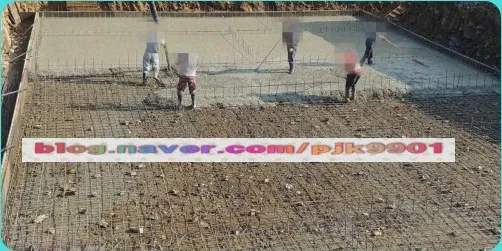

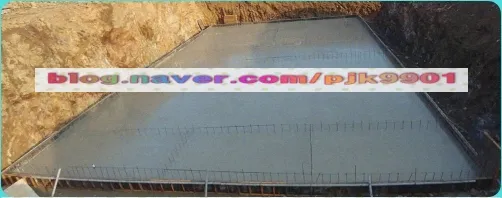

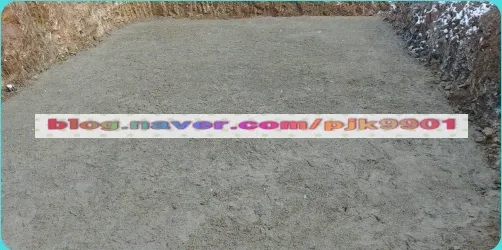

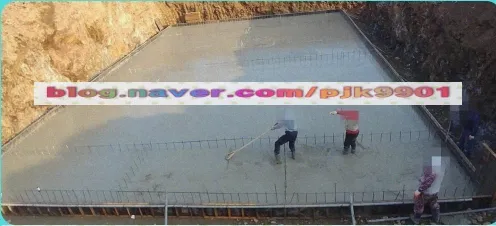

바닥 철근 배근 위 콘크리트 타설 바닥버림 콘크리트 표면 바닥 콘크리트 타설 작업 중 바닥 콘크리트 타설 완료면

구조물 하부의 기초를 형성하는 바닥버림 콘크리트와 바닥 슬래브 타설 공정입니다. 지반 위에 버림 콘크리트를 타설하여 평탄한 기초면을 조성한 뒤, 방수층과 철근을 배치하고 바닥 콘크리트를 타설하여 구조물의 견고한 하부 기반을 완성하였습니다.
